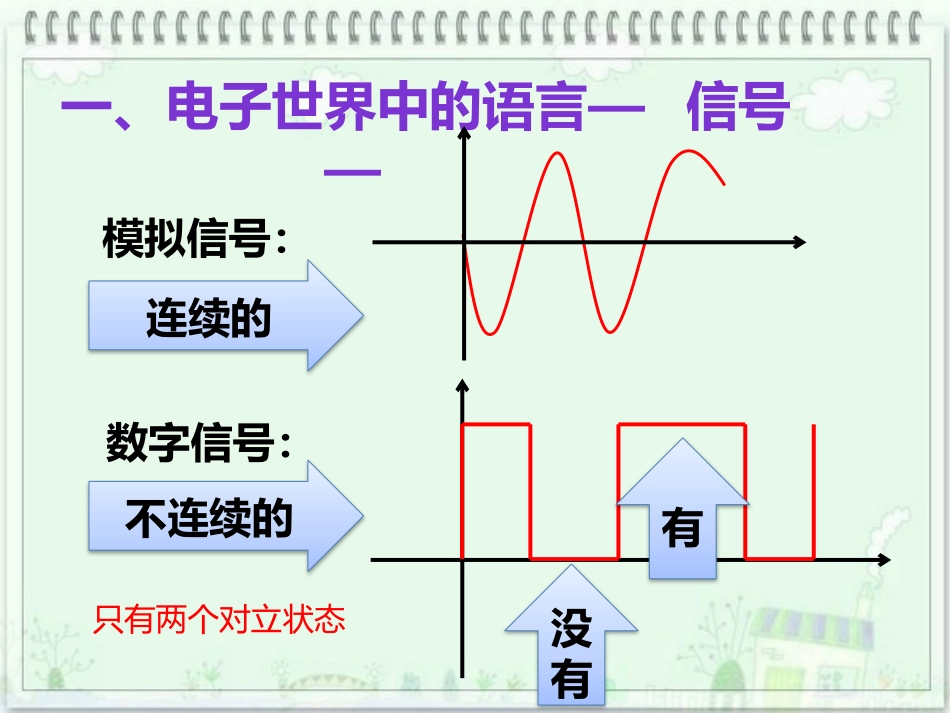

第二章恒定电流2.11简单的逻辑电路2.11simplelogicalcircuit一、电子世界中的语言——信号模拟信号：数字信号：连续的不连续的没有有只有两个对立状态一、电子世界中的语言——信号模拟信号：数字信号：电压信号不随时间连续变化，只有两个对立状态电压信号随时间连续变化模拟电路：可以处理模拟信号的电路数字电路：可以处理数字信号的电路逻辑电路：有逻辑功能的数字电路门：可以进行最基本简单的逻辑判断的电子元件二、数字电路中最基本逻辑电路——门电路（一）门电路所谓的“门”，就是一种开关，在一定条件下它允许信号通过，如果条件不满足，信号就被挡在门外.门电路是一种有一个或多个输入端，只有一个输出端的开关电路.条件结果ABY（二）“与”门电路条件结果AB断断熄断通熄通断熄通通亮Y总结：如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系我们可以举出哪些“与”逻辑关系的例子？（二）“与”门电路1.“与”门电路：具有与逻辑关系的电路，简称“与”门设：开关“通”为1，“断”为0；灯泡“亮”为1，“暗”为0。2.“与”门电路符号：AYB&输入输出ABY0000101001113.“与”门电路真值表：4.“与”门电路特点：有0则0，同1为15.“与”门的集成电路：74HC08的管脚图6.“与”门电路实验：P74条件结果ABY（三）“或”门电路断断熄断通亮通断亮通通亮总结：如果几个条件中，只要有一个条件得到满足，某事件就会发生，我们把这种关系叫做“或”逻辑关系×BAL条件结果我们可以举出哪些“或”逻辑关系的例子？（三）“或”门电路1.“或”门电路：具有或逻辑关系的电路，简称“或”门设：开关“通”为1，“断”为0；灯泡“亮”为1，“暗”为0。2.“或”门电路符号：输入输出ABY0000111011113.“或”门电路真值表：4.“或”门电路特点：有1则1，同0为0AYB≥15.“或”门的集成电路：74HC04的管脚图6.“或”门电路实验：P75≥1≥1≥1≥1（四）“非”门电路总结：输出状态与输入状态相反的逻辑关系，叫做“非”逻辑关系条件结果AY条件结果AY通断熄亮输入输出AY0110（四）“非”门电路1.“非”门电路：具有非逻辑关系的电路，简称“非”门2.“非”门电路符号：3.“非”门电路真值表：4.“非”门电路特点：输1则0，输0则1AY1输入输出AY01105.“非”门的集成电路：74LS32的管脚图6.“非”门电路实验：例题、如图，一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。（1）要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？RXRt+5V电铃0V火警报警装置PDAY1例题、如图，一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。（2）为什么温度高时电铃会被接通？RXRt+5V电铃0V火警报警装置PDAY1例题、如图，一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。（3）为了提高该电路的灵敏度，即报警温度调的稍底些，R的值应大一些还是小一些？RXRt+5V电铃0V火警报警装置PDAY1三、集成电路2.11简单的逻辑电路小结作业P77~78习题
