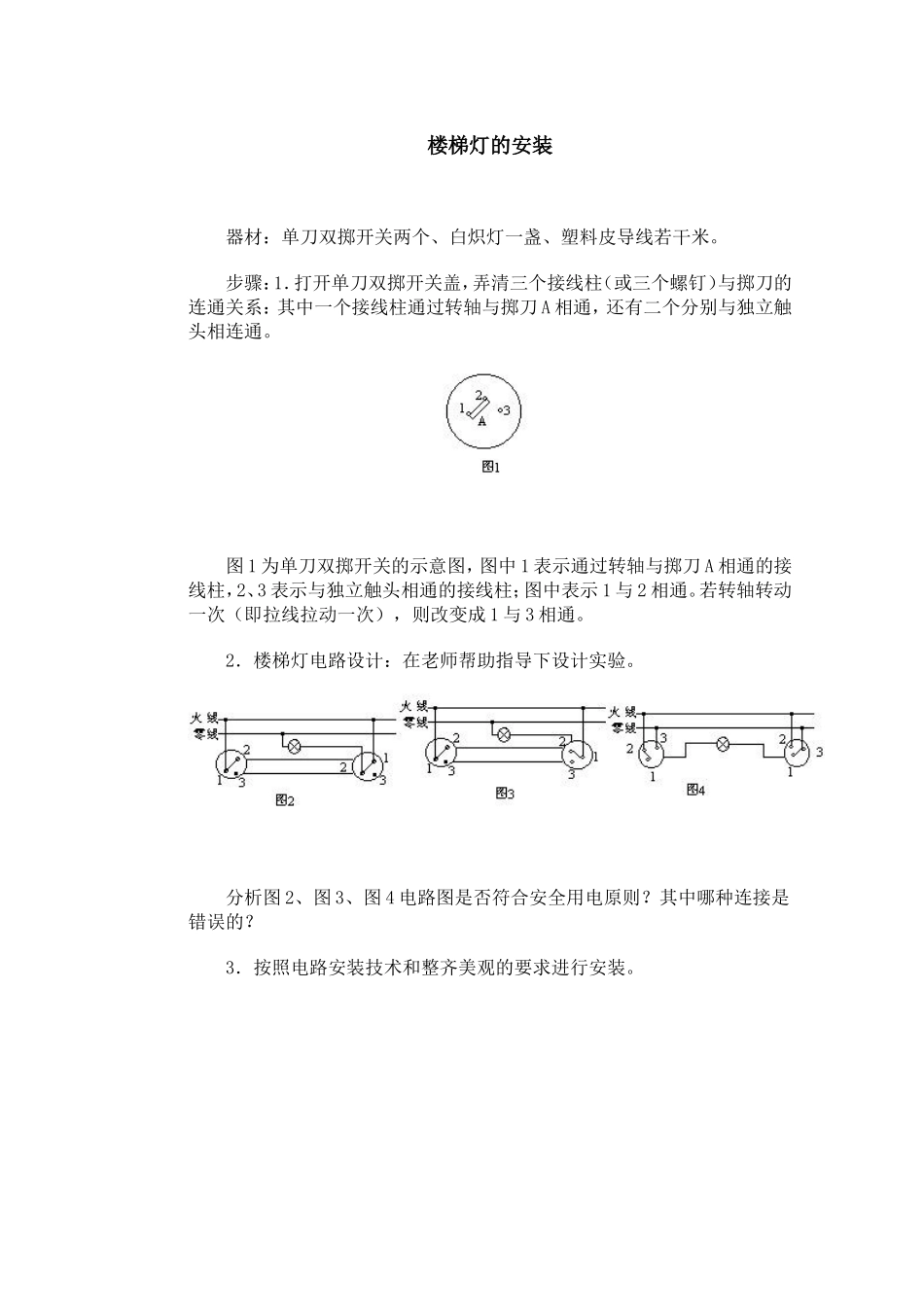

楼梯灯的安装器材：单刀双掷开关两个、白炽灯一盏、塑料皮导线若干米。步骤：1．打开单刀双掷开关盖，弄清三个接线柱（或三个螺钉）与掷刀的连通关系：其中一个接线柱通过转轴与掷刀A相通，还有二个分别与独立触头相连通。图1为单刀双掷开关的示意图，图中1表示通过转轴与掷刀A相通的接线柱，2、3表示与独立触头相通的接线柱；图中表示1与2相通。若转轴转动一次（即拉线拉动一次），则改变成1与3相通。2．楼梯灯电路设计：在老师帮助指导下设计实验。分析图2、图3、图4电路图是否符合安全用电原则？其中哪种连接是错误的？3．按照电路安装技术和整齐美观的要求进行安装。
