电流和电路 (2)VIP免费

电流和电路 (2)_第1页
1/20
电流和电路 (2)_第2页
2/20
电流和电路 (2)_第3页
3/20

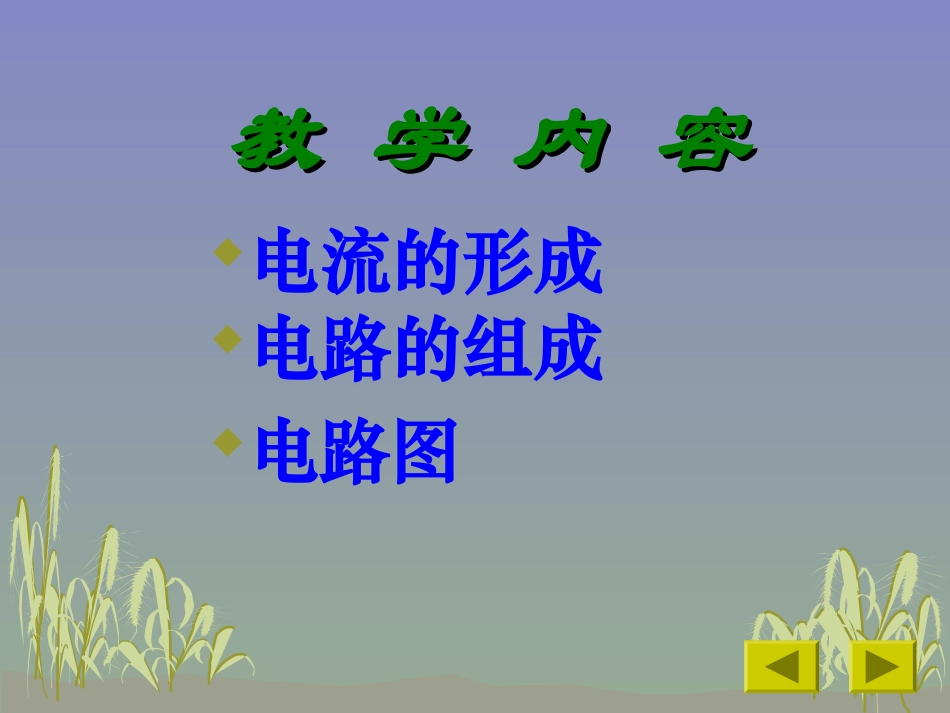

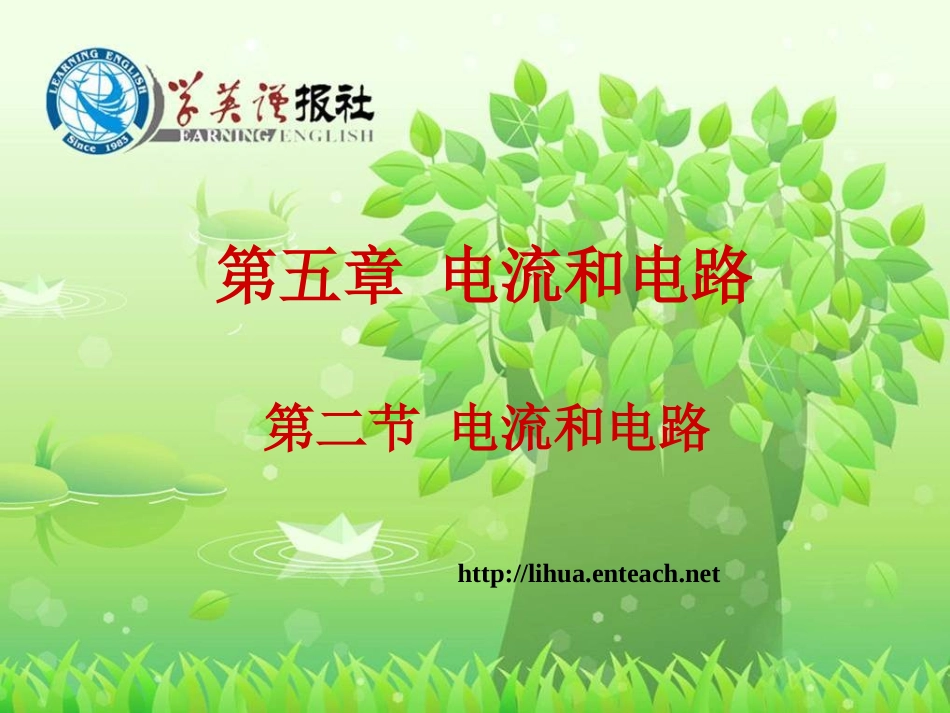

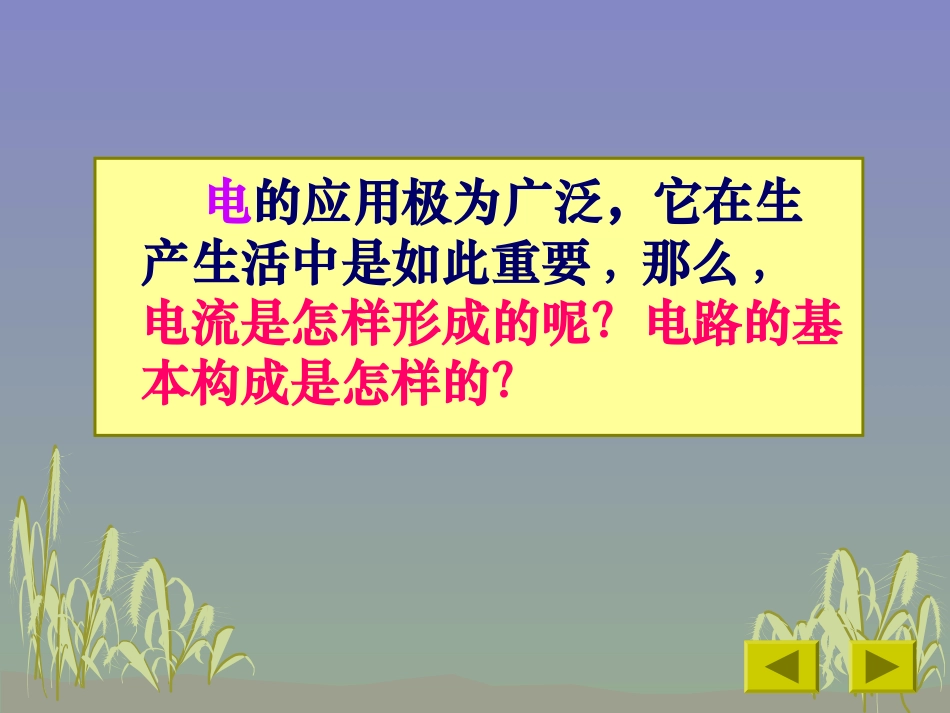

http://lihua.enteach.net第二节电流和电路第五章电流和电路教学内容教学内容电流的形成电路的组成电路图电的应用极为广泛,它在生产生活中是如此重要,那么,电流是怎样形成的呢?电路的基本构成是怎样的?怎样连接,可以控制灯泡?短路这样连接对吗?学生讨论这样连接对吗?断路学生讨论正确连接方法通路[思考并小结]:怎样正确连接电路?此时电流是怎样形成的?学生讨论小结:正确连接电路时应注意的问题:①不能短路②连接电路时开关应断开③检查连接无误后方可闭合开关一、电流:1、形成:电荷的定向移动金属里有大量自由电子,它们可以自由移动。平时它们运动的方向杂乱无章,接上电池之后,它们就受到了推动力,出现了定向移动,于是形成了电流。2、电流的方向规定正电荷的定向移动方向为电流的方向.正极用电器负极二、电路的构成:电源、用电器、导线、开关1、构成一个完整电路的条件是什么?控制电路通断2、产生持续电流的条件:电源、电路闭合。三、电路图:我们用符号来表示物体将电路画出来的就是电路图。两节电池不画成+电灯泡相交不相连的导线相交并且相连的导线元件位置安排要适当,分布要均匀,元件不要画在拐角处。整个电路图最好呈长方形,有棱有角,导线要横平竖直。画电路图的要求▲电路图的三种状态:通路:开关闭合、处处连通的电路短路:不经过用电器而直接跟电源两极相连的电路,短路时会损坏电源和导线。断路:也叫开路,开关断开,或在某处断开的电路。1、下图所示各电路元件为电路提供电能的是,消耗电能的是。MABCDCA、B、D同步练习2、下面正确的电路图是()。DBACC3、画出下面左图的电路图。1.下列电路完整无缺的是()(A)(B)(C)(D)D试一试2.如图所示,若断开开关S2、闭合开关S1,则电路是()路;若只闭合开关S2,则电路是()路;若断开开关S1、S2,则电路是()路。S1S2通短开

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

电流和电路 (2)
