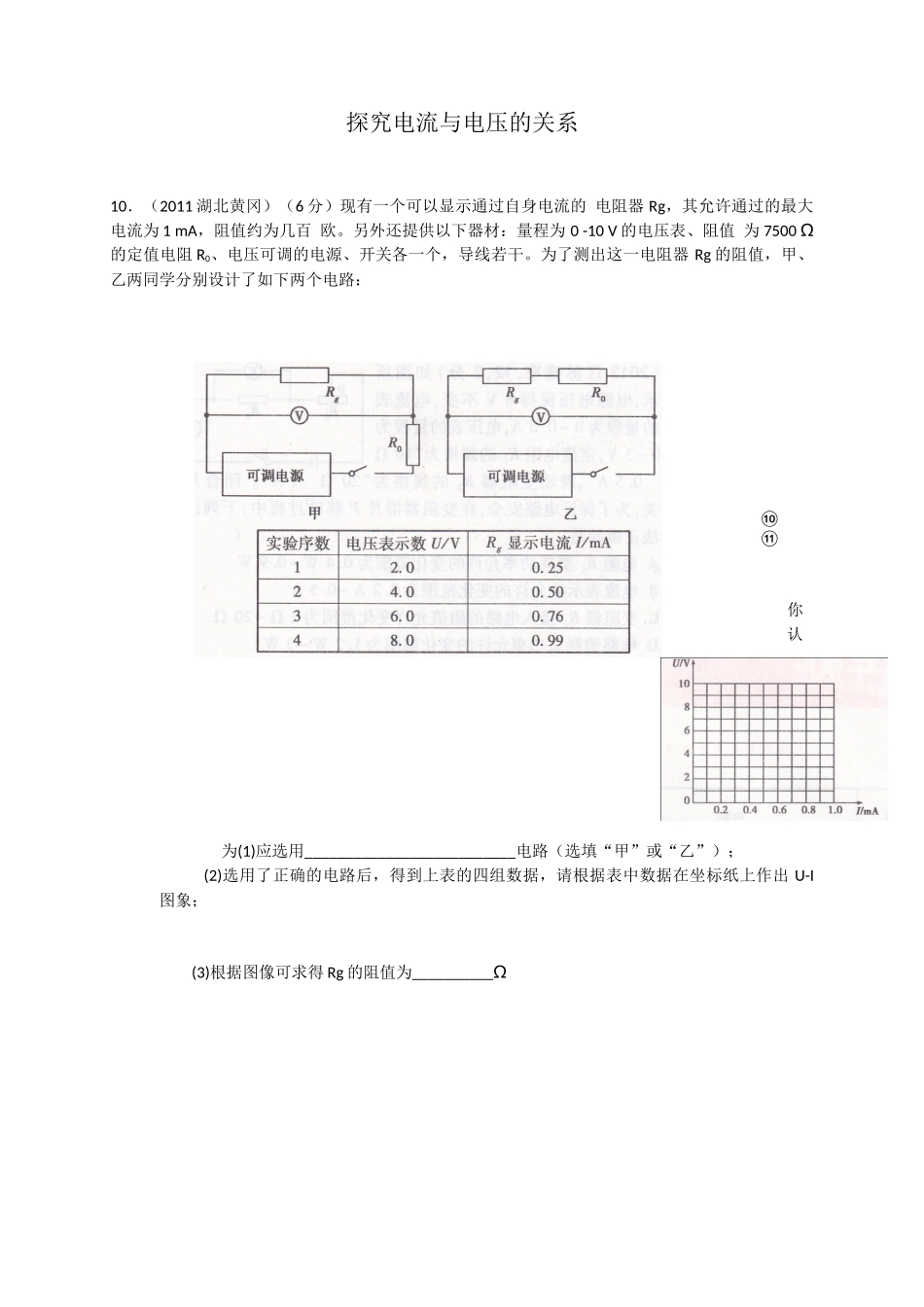

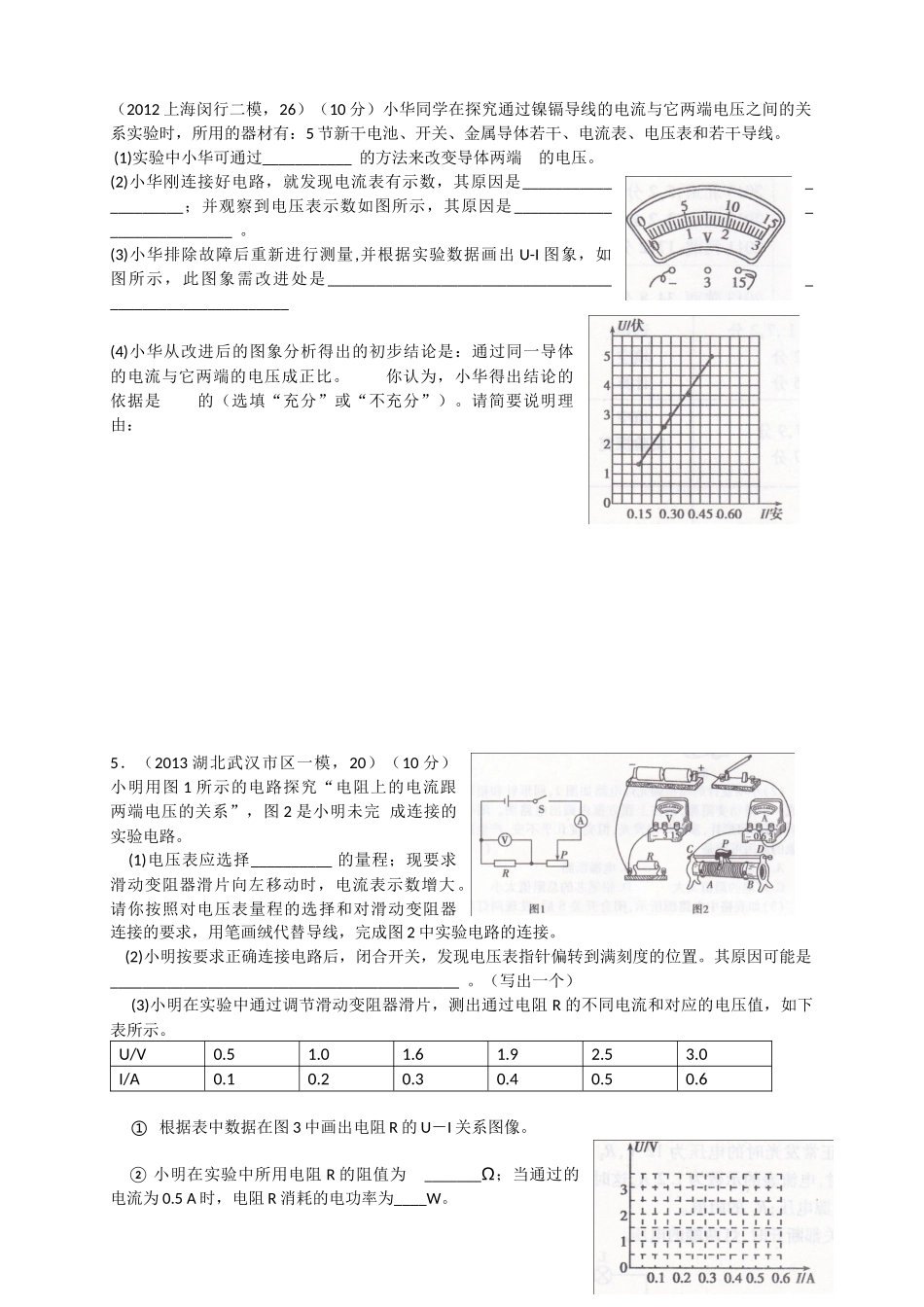

探究电流与电压的关系10．（2011湖北黄冈）（6分）现有一个可以显示通过自身电流的电阻器Rg，其允许通过的最大电流为1mA，阻值约为几百欧。另外还提供以下器材：量程为0-10V的电压表、阻值为7500Ω的定值电阻R0、电压可调的电源、开关各一个，导线若干。为了测出这一电阻器Rg的阻值，甲、乙两同学分别设计了如下两个电路：⑩⑪你认为(1)应选用__________________________电路（选填“甲”或“乙”）；(2)选用了正确的电路后，得到上表的四组数据，请根据表中数据在坐标纸上作出U-I图象；(3)根据图像可求得Rg的阻值为__________Ω（2012上海闵行二模，26）（10分）小华同学在探究通过镍镉导线的电流与它两端电压之间的关系实验时，所用的器材有：5节新干电池、开关、金属导体若干、电流表、电压表和若干导线。(1)实验中小华可通过___________的方法来改变导体两端的电压。(2)小华刚连接好电路，就发现电流表有示数，其原因是_____________________；并观察到电压表示数如图所示，其原因是____________________________。(3)小华排除故障后重新进行测量,并根据实验数据画出U-I图象，如图所示，此图象需改进处是__________________________________________________________(4)小华从改进后的图象分析得出的初步结论是：通过同一导体的电流与它两端的电压成正比。你认为，小华得出结论的依据是的（选填“充分”或“不充分”）。请简要说明理由：5．（2013湖北武汉市区一模，20）（10分）小明用图1所示的电路探究“电阻上的电流跟两端电压的关系”，图2是小明未完成连接的实验电路。(1)电压表应选择__________的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大。请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画绒代替导线，完成图2中实验电路的连接。(2)小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置。其原因可能是___________________________________________。（写出一个）(3)小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值，如下表所示。U/V0.51.01.61.92.53.0I/A0.10.20.30.40.50.6①根据表中数据在图3中画出电阻R的U－I关系图像。②小明在实验中所用电阻R的阻值为_______Ω；当通过的电流为0.5A时，电阻R消耗的电功率为____W。(1)如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动：_____________________________________________________________________________________________________________________1、（2013湖北武汉，13，3分）下列图象中，能正确表示定值电阻上的电流与两端电压关系的是()5．（2013天津，9，2分）某同学在探究“电阻上的电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点间分别接入定值电阻R1、R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U一I，关系图象，如图乙所示。若将R1、R2组成并联电，当通过R1的电流为1A时，通过R2的电流为()A．0.5AB．1AC．2AD．3A10、（2013甘肃兰州，32，3分）某同学利用如图所示的电路探究“电流与电压、电阻的关系”。实验开始时，滑动变阻器的作用是___________。在探究通过导体的电流与导体两端电压关系时，应保持_______不变；在探究通过导体的电流与导体电阻关系时，滑动变阻器的作用是_______________。6．（2012山东青岛一模，7）如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该()A．保持R2滑片的位置不变B．保持R2两端的电压不变C。保持R1不变，调节R2滑片到不同的适当位置D．保持电路中电流不变18.(2013·山东德州)在“电阻上的电流跟两端电压的关系”的实验中,小莉将实物连接成如图甲所示的电路.(1)根据实物图请在图乙虚方框中画出对应的电路图.(2)实验室,调节滑动变阻器,测出电阻R两端的电压和对应的电流值如下表所示.由表中数据可知,小莉实验时所选用电阻R的阻值为Ω,分析实验数据可以得出的结论是:....
