学生实验探究电流与电压电阻的关系VIP免费

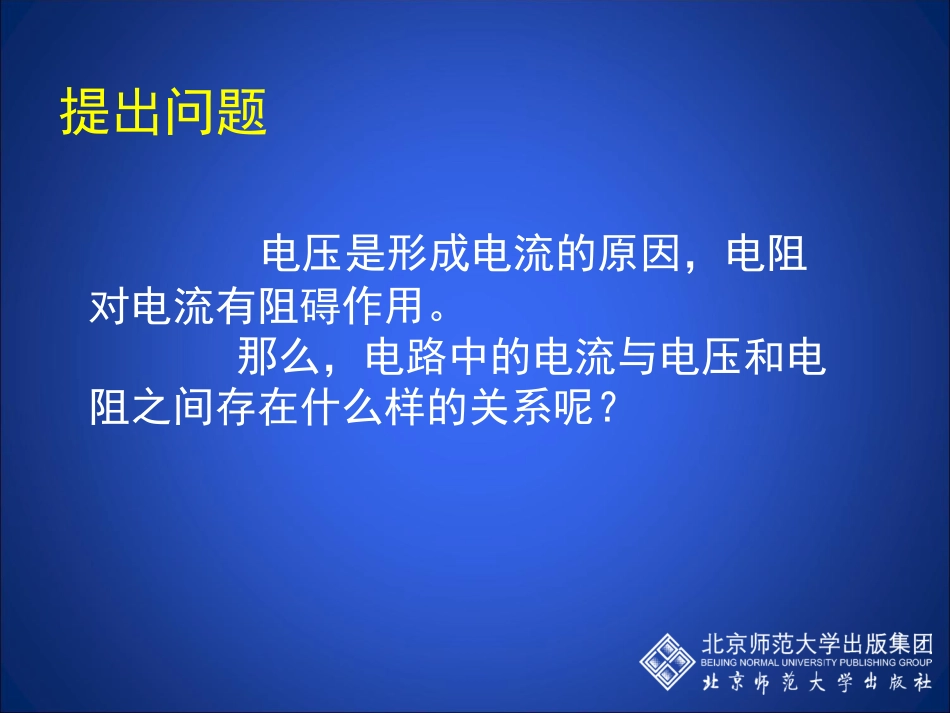

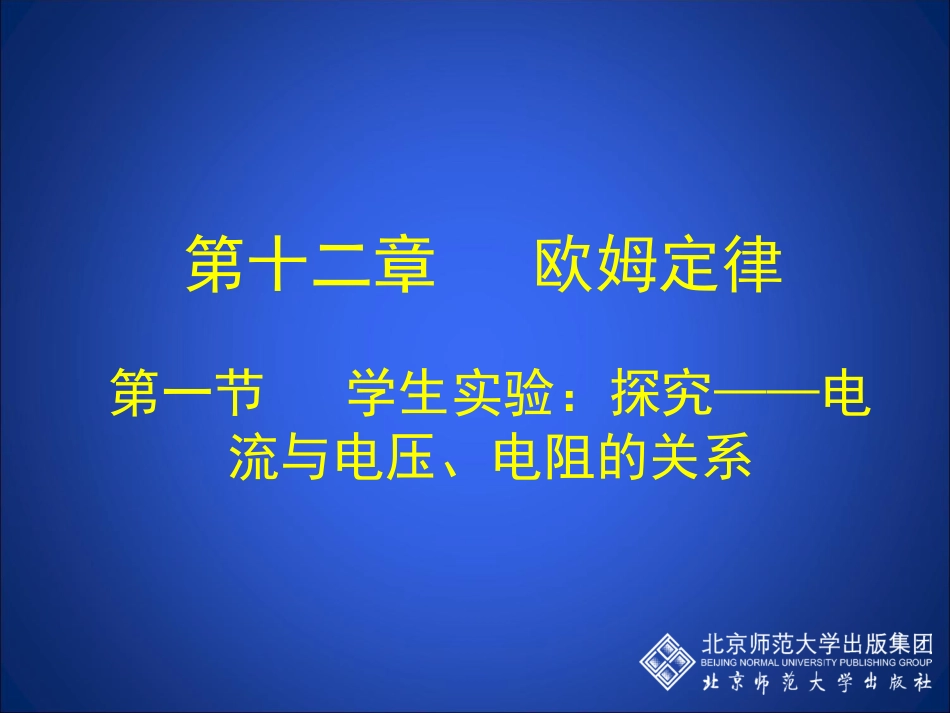

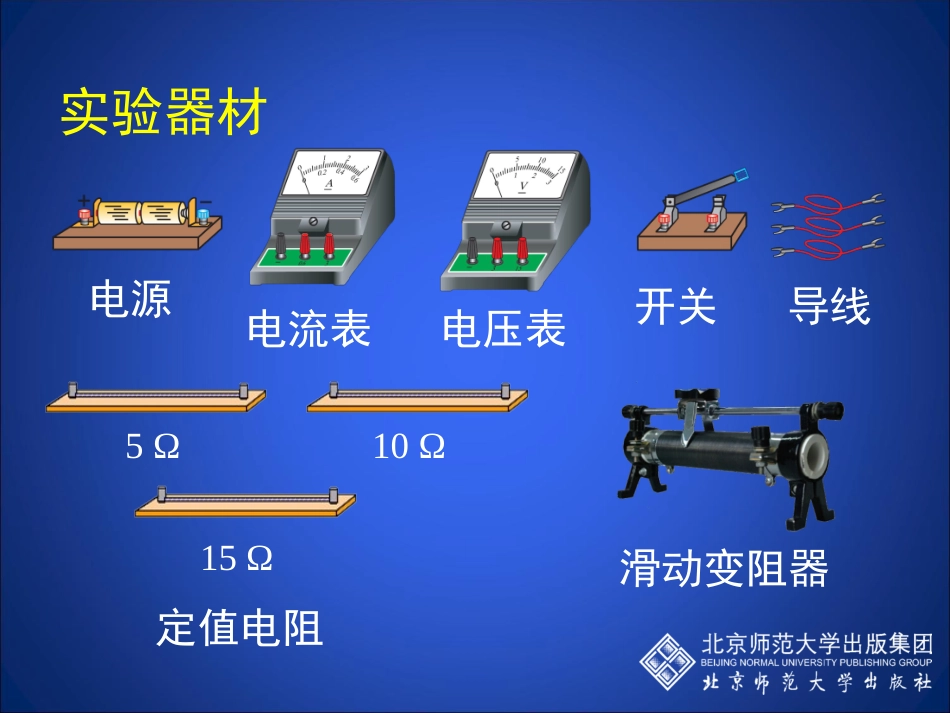

第一节学生实验：探究——电流与电压、电阻的关系第十二章欧姆定律电压是形成电流的原因，电阻对电流有阻碍作用。那么，电路中的电流与电压和电阻之间存在什么样的关系呢？提出问题电压表电流表滑动变阻器定值电阻电源开关5Ω10Ω15Ω导线实验器材实验原理图AV探究电流与电压、电阻的关系控制变量法探究电流与电压的关系探究电流与电阻的关系保持电阻不变，移动滑动变阻器，使两端电压成整数倍地变化移动滑片，保持电压不变，换用不同电阻，使电阻成整数倍地变化电阻/Ω电压/V电流/A10123电压/V电阻/Ω电流/A251015收集数据•在电阻一定时，导体中的电流跟这段导体两端的电压成正比。•在导体两端电压一定时，导体中的电流跟导体的电阻成反比。实验结论通过导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。•公式I=U/R•U表示导体两端的电压，单位为V•R表示这段导体的电阻，单位为Ω•I表示通过导体的电流，单位为A欧姆定律•U、I、R应指同一导体或同一部分电路•U、I、R的单位应统一，采用国际单位•欧姆定律只适用于部分电路或纯电阻电路(即不含电源、电动机等的电路)•1.由I=U/R可变换为U=IR和R=U/I，即在U、I、R三个物理量中，知道其中任意两个物理量就可以求出另一个物理量。•2.运用电压表、电流表可进行电阻的测量。欧姆定律的应用1.某段电阻两端的电压为12V，通过的电流是0.9A，欲使通过的电流为0.3A，则在其两端应加的电压为___V。2.电源电压保持不变，当电路接入6Ω电阻时，电路中的电流为0.2A。如改接12Ω电阻时，电路中的电流为___A。基础练习3.一个定值电阻两端的电压是3V时，通过它的电流是0.4A，如果加在它两端的电压是6V时，是否可以用量程0～0.6A的电流表测量通过这个定值电阻的电流A.可以B.不可以C.无法确定基础练习4.从欧姆定律可以导出公式R=U/I，此公式说明（）A.当电压增大一倍时，电阻增大一倍B.当电流增大一倍时，电阻减半C.电阻是导体本身的性质，即使电压为零，电阻阻值也不变D.导体的电阻等于这段导体两端的电压与通过这段导体的电流的比基础练习
