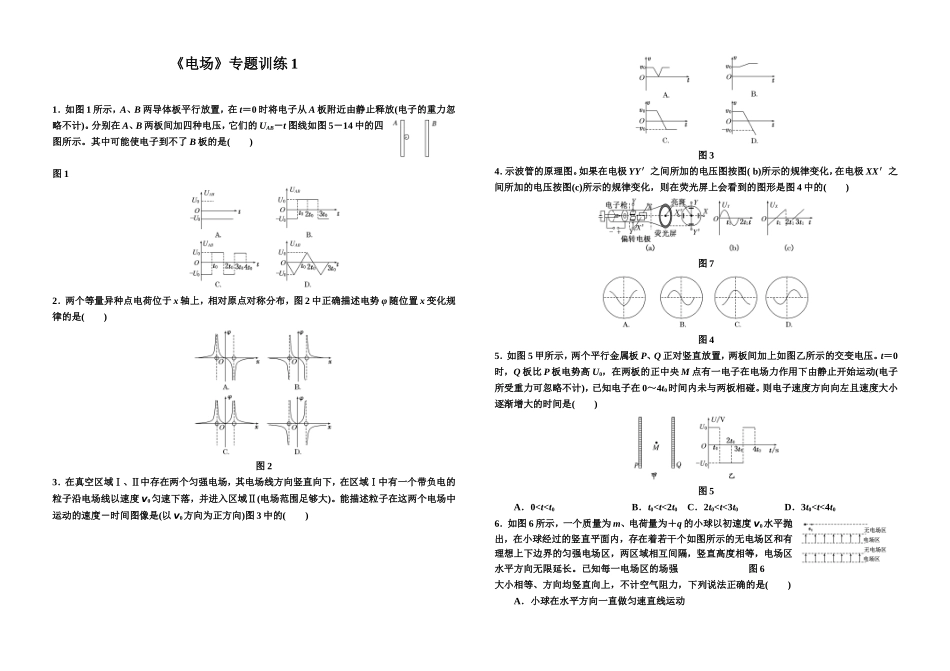

《电场》专题训练11．如图1所示，A、B两导体板平行放置，在t＝0时将电子从A板附近由静止释放(电子的重力忽略不计)。分别在A、B两板间加四种电压，它们的UAB－t图线如图5－14中的四图所示。其中可能使电子到不了B板的是()图12．两个等量异种点电荷位于x轴上，相对原点对称分布，图2中正确描述电势φ随位置x变化规律的是()图23．在真空区域Ⅰ、Ⅱ中存在两个匀强电场，其电场线方向竖直向下，在区域Ⅰ中有一个带负电的粒子沿电场线以速度v0匀速下落，并进入区域Ⅱ(电场范围足够大)。能描述粒子在这两个电场中运动的速度－时间图像是(以v0方向为正方向)图3中的()图34．示波管的原理图。如果在电极YY′之间所加的电压图按图(b)所示的规律变化，在电极XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是图4中的()图7图45．如图5甲所示，两个平行金属板P、Q正对竖直放置，两板间加上如图乙所示的交变电压。t＝0时，Q板比P板电势高U0，在两板的正中央M点有一电子在电场力作用下由静止开始运动(电子所受重力可忽略不计)，已知电子在0～4t0时间内未与两板相碰。则电子速度方向向左且速度大小逐渐增大的时间是()图5A．0
