电路图与实物图互画练习(一)(二)VIP免费

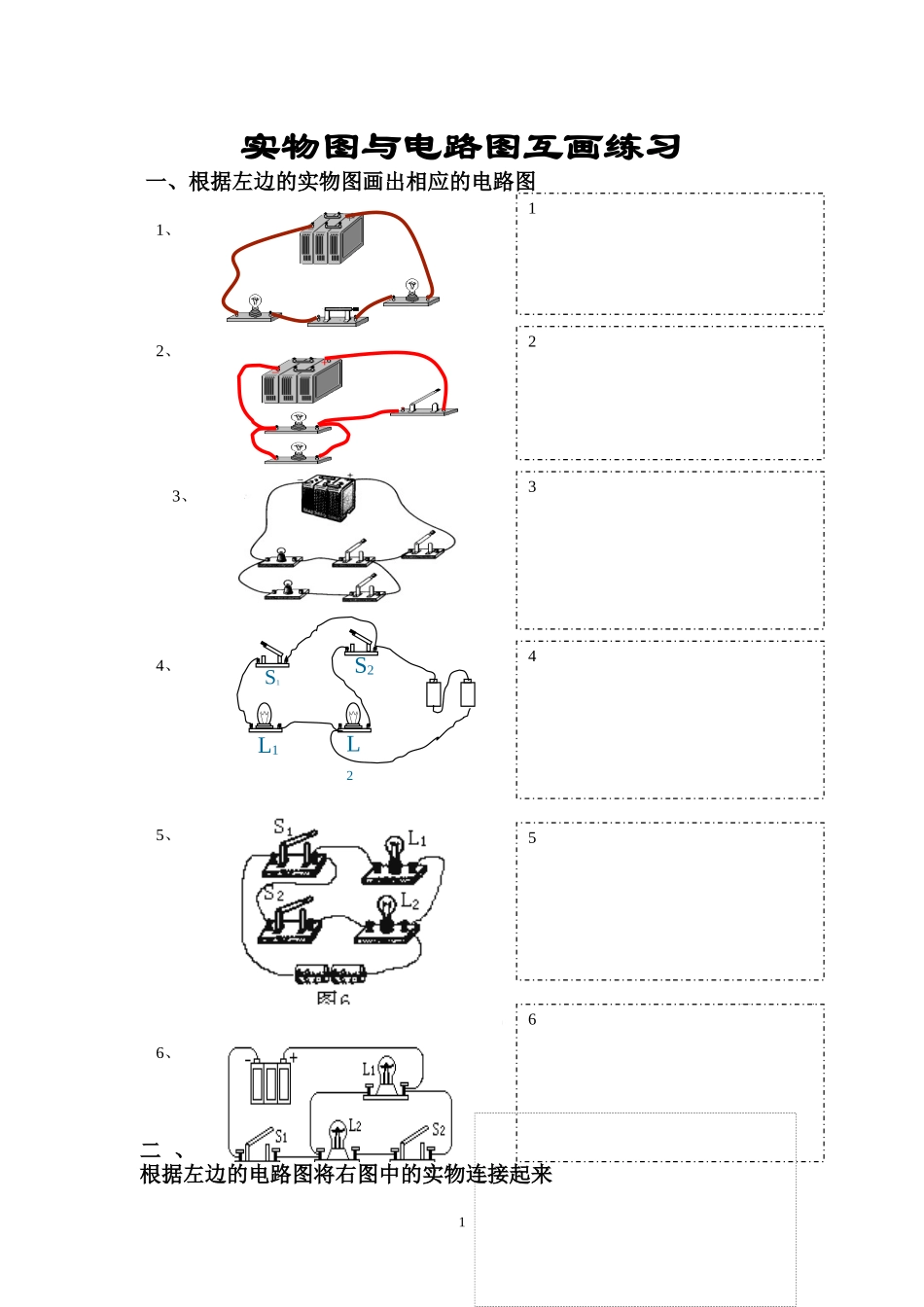

电路图与实物图互画练习(一)(二)_第1页
1/4

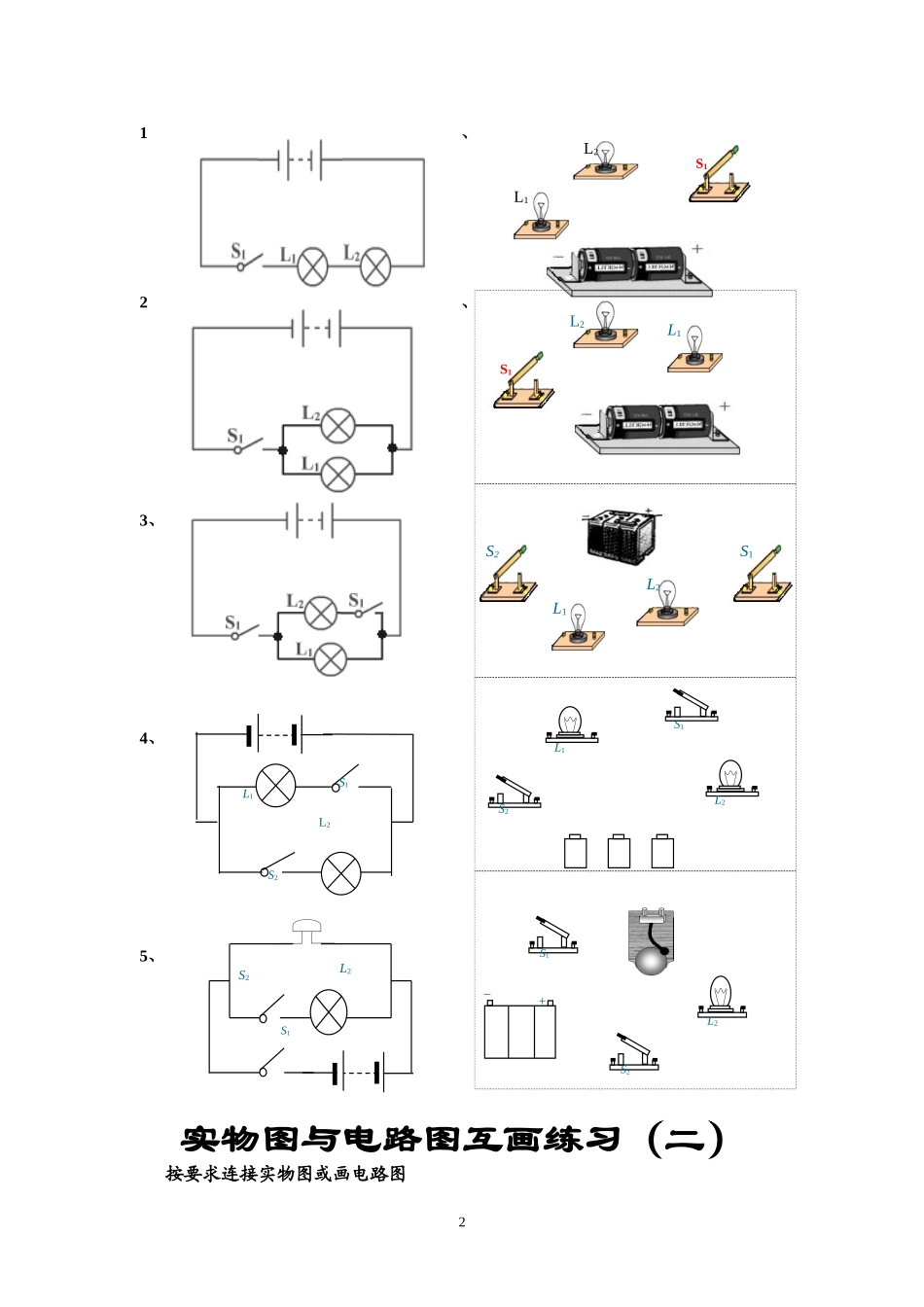

电路图与实物图互画练习(一)(二)_第2页
2/4

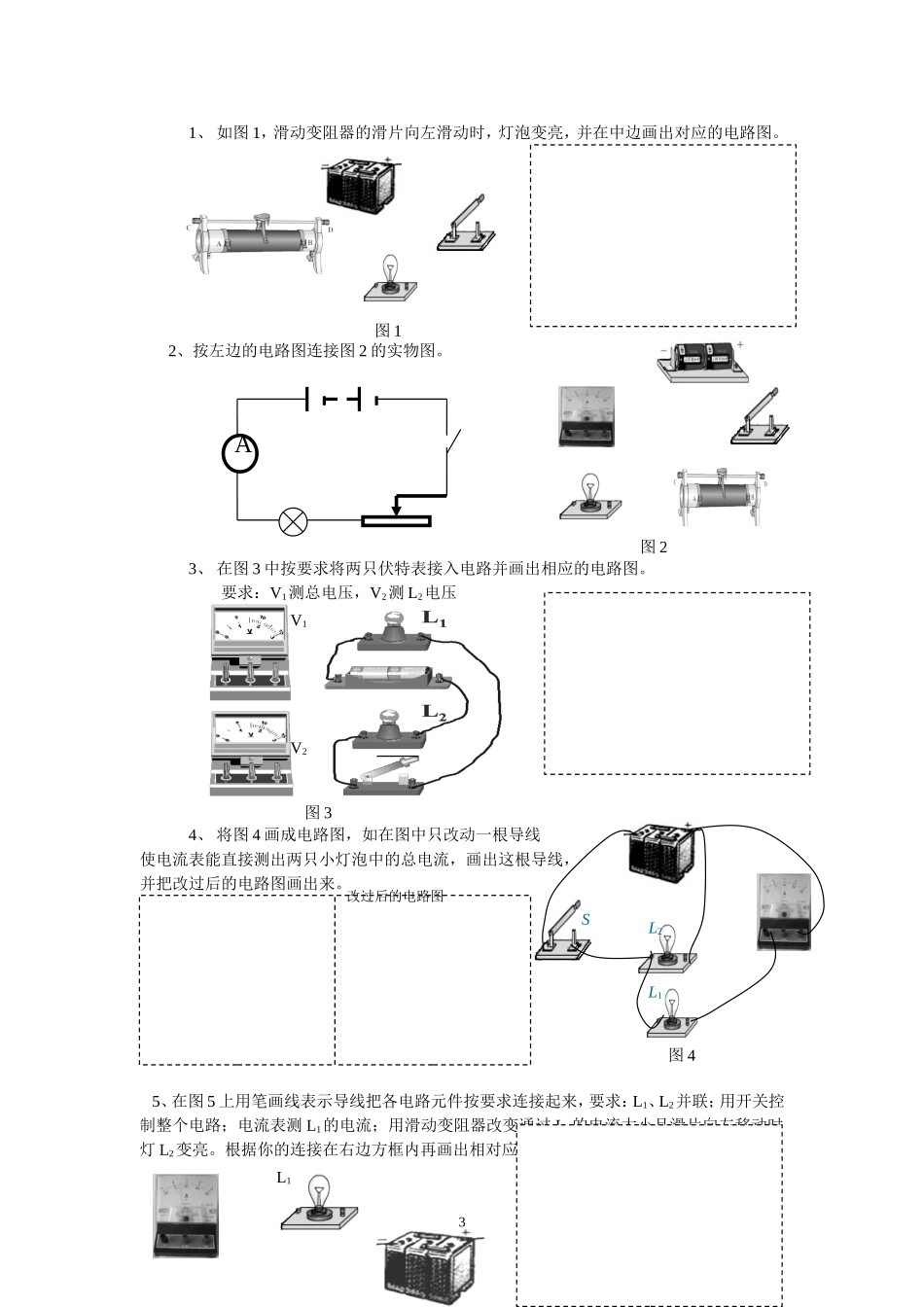

电路图与实物图互画练习(一)(二)_第3页
3/4
实物图与电路图互画练习一、根据左边的实物图画出相应的电路图1、2、3、4、5、6、二、根据左边的电路图将右图中的实物连接起来1L1L2S2S11234561、2、3、4、5、实物图与电路图互画练习(二)按要求连接实物图或画电路图2L1L2S1L1L2S2S1L1L2S1L1S1L2S2L2L1S2S1L2S2S1+_S1L2S21、如图1,滑动变阻器的滑片向左滑动时,灯泡变亮,并在中边画出对应的电路图。2、按左边的电路图连接图2的实物图。3、在图3中按要求将两只伏特表接入电路并画出相应的电路图。要求:V1测总电压,V2测L2电压4、将图4画成电路图,如在图中只改动一根导线使电流表能直接测出两只小灯泡中的总电流,画出这根导线,并把改过后的电路图画出来。5、在图5上用笔画线表示导线把各电路元件按要求连接起来,要求:L1、L2并联;用开关控制整个电路;电流表测L1的电流;用滑动变阻器改变通过L2的电流大小且滑片向左移动时灯L2变亮。根据你的连接在右边方框内再画出相对应的电路图。3图1A图2图3V1V2SL1L2改过后的电路图图4L16、在下列电路图中的圆圈内填入合适的电表,并按此电路图用笔画线将图6中的实物连接起来7、根据伏安法测量小灯泡电阻的原理将下列实验器材连接成电路,并画出相应的电路图。8、将下列图7和图8的实物连接图画成电路图4L2图5RR′图6LS图7图8图7电路图图8电路图
