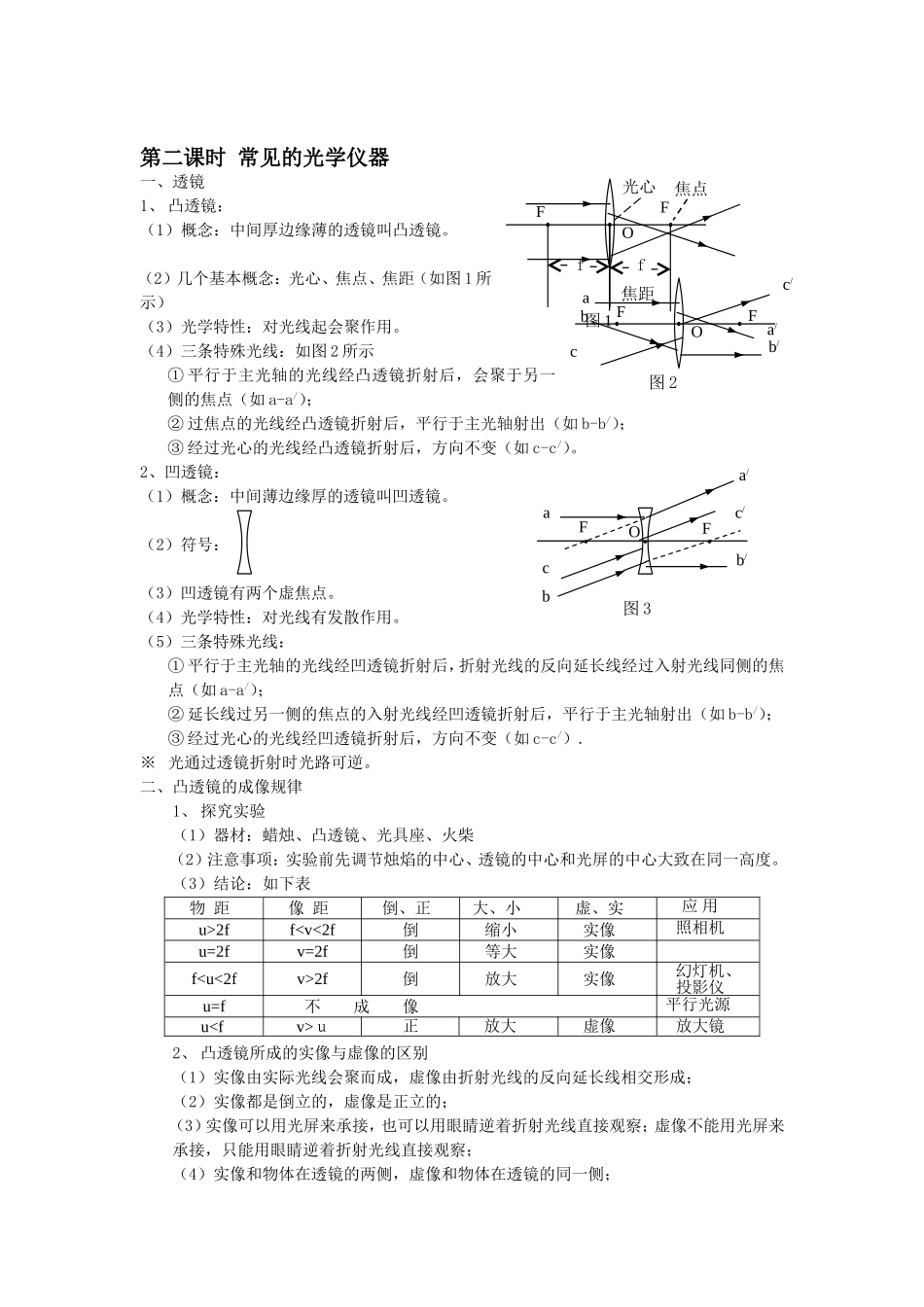

常见的光学仪器_第1页
1/18

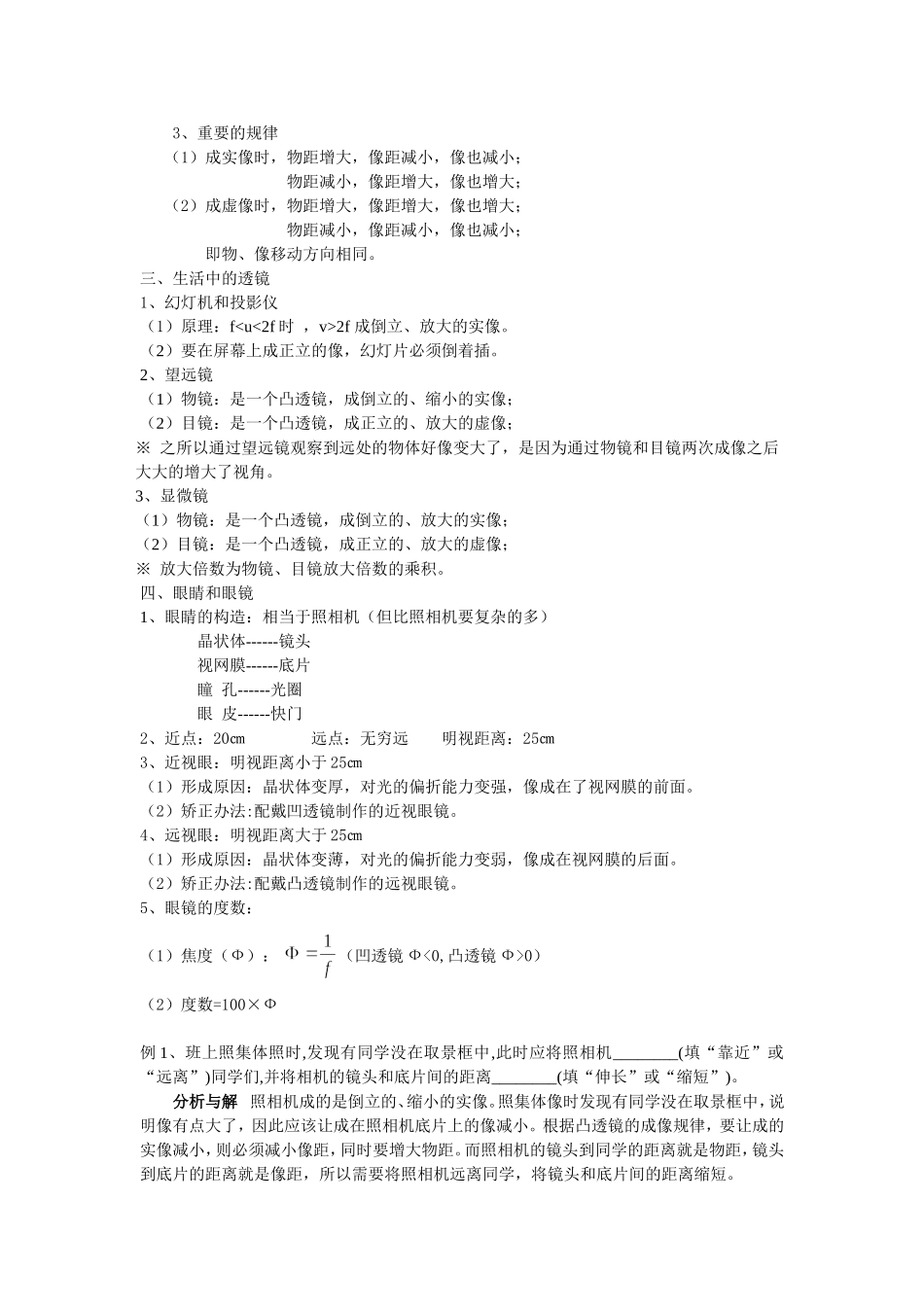

常见的光学仪器_第2页
2/18

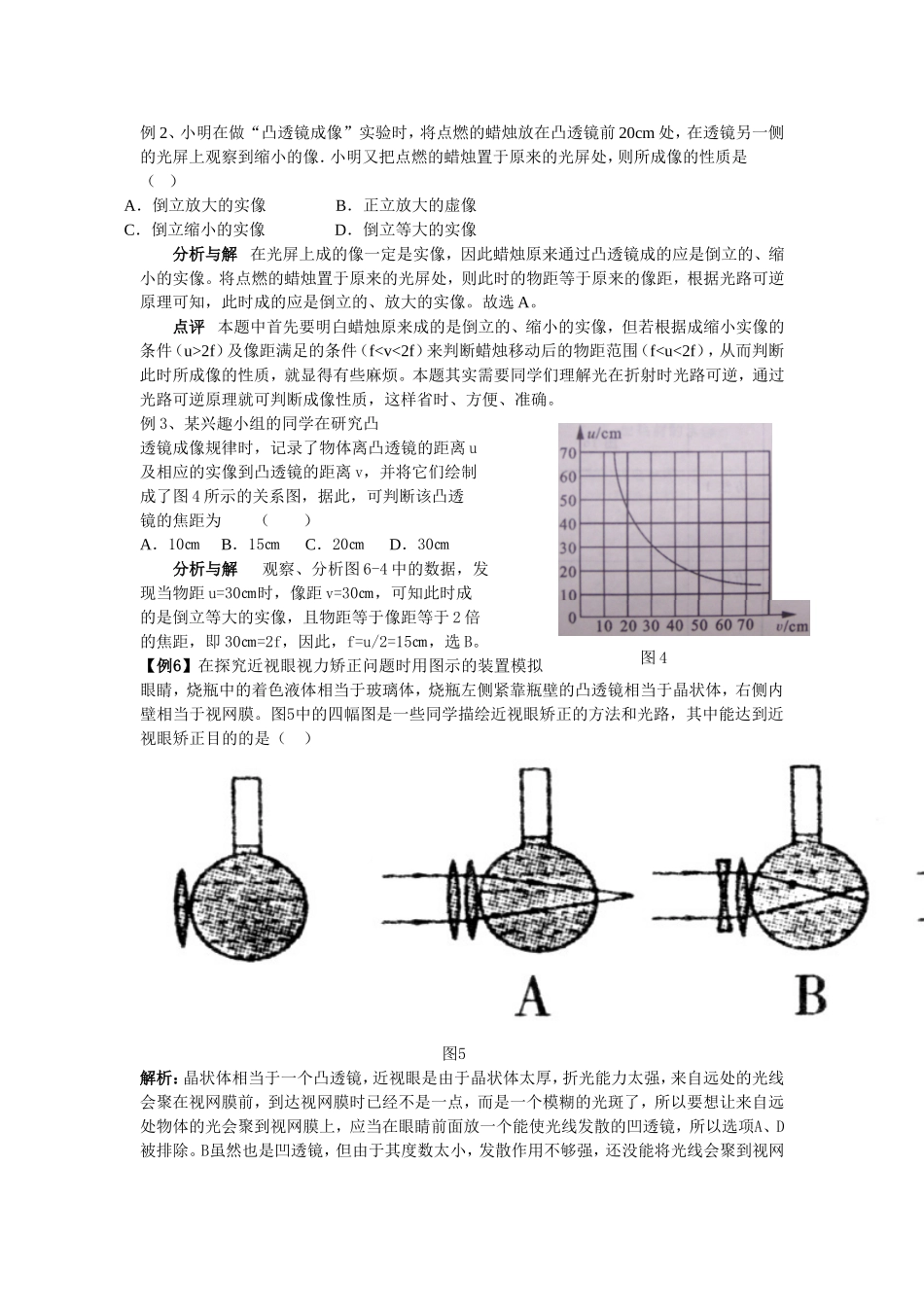

常见的光学仪器_第3页
3/18
第二课时常见的光学仪器一、透镜1、凸透镜:(1)概念:中间厚边缘薄的透镜叫凸透镜。(2)几个基本概念:光心、焦点、焦距(如图1所示)(3)光学特性:对光线起会聚作用。(4)三条特殊光线:如图2所示①平行于主光轴的光线经凸透镜折射后,会聚于另一侧的焦点(如a-a/);②过焦点的光线经凸透镜折射后,平行于主光轴射出(如b-b/);③经过光心的光线经凸透镜折射后,方向不变(如c-c/)。2、凹透镜:(1)概念:中间薄边缘厚的透镜叫凹透镜。(2)符号:(3)凹透镜有两个虚焦点。(4)光学特性:对光线有发散作用。(5)三条特殊光线:①平行于主光轴的光线经凹透镜折射后,折射光线的反向延长线经过入射光线同侧的焦点(如a-a/);②延长线过另一侧的焦点的入射光线经凹透镜折射后,平行于主光轴射出(如b-b/);③经过光心的光线经凹透镜折射后,方向不变(如c-c/).※光通过透镜折射时光路可逆。二、凸透镜的成像规律1、探究实验(1)器材:蜡烛、凸透镜、光具座、火柴(2)注意事项:实验前先调节烛焰的中心、透镜的中心和光屏的中心大致在同一高度。(3)结论:如下表2、凸透镜所成的实像与虚像的区别(1)实像由实际光线会聚而成,虚像由折射光线的反向延长线相交形成;(2)实像都是倒立的,虚像是正立的;(3)实像可以用光屏来承接,也可以用眼睛逆着折射光线直接观察;虚像不能用光屏来承接,只能用眼睛逆着折射光线直接观察;(4)实像和物体在透镜的两侧,虚像和物体在透镜的同一侧;物距像距倒、正大、小虚、实应用u>2ff2f倒放大实像幻灯机、投影仪u=f不成像平行光源uu正放大虚像放大镜图1fOFFf焦距光心焦点图2OFFcbac/b/a/a/图3cbab/c/OFF3、重要的规律(1)成实像时,物距增大,像距减小,像也减小;物距减小,像距增大,像也增大;(2)成虚像时,物距增大,像距增大,像也增大;物距减小,像距减小,像也减小;即物、像移动方向相同。三、生活中的透镜1、幻灯机和投影仪(1)原理:f2f成倒立、放大的实像。(2)要在屏幕上成正立的像,幻灯片必须倒着插。2、望远镜(1)物镜:是一个凸透镜,成倒立的、缩小的实像;(2)目镜:是一个凸透镜,成正立的、放大的虚像;※之所以通过望远镜观察到远处的物体好像变大了,是因为通过物镜和目镜两次成像之后大大的增大了视角。3、显微镜(1)物镜:是一个凸透镜,成倒立的、放大的实像;(2)目镜:是一个凸透镜,成正立的、放大的虚像;※放大倍数为物镜、目镜放大倍数的乘积。四、眼睛和眼镜1、眼睛的构造:相当于照相机(但比照相机要复杂的多)晶状体------镜头视网膜------底片瞳孔------光圈眼皮------快门2、近点:20㎝远点:无穷远明视距离:25㎝3、近视眼:明视距离小于25㎝(1)形成原因:晶状体变厚,对光的偏折能力变强,像成在了视网膜的前面。(2)矫正办法:配戴凹透镜制作的近视眼镜。4、远视眼:明视距离大于25㎝(1)形成原因:晶状体变薄,对光的偏折能力变弱,像成在视网膜的后面。(2)矫正办法:配戴凸透镜制作的远视眼镜。5、眼镜的度数:(1)焦度(Ф):(凹透镜Ф<0,凸透镜Ф>0)(2)度数=100×Ф例1、班上照集体照时,发现有同学没在取景框中,此时应将照相机________(填“靠近”或“远离”)同学们,并将相机的镜头和底片间的距离________(填“伸长”或“缩短”)。分析与解照相机成的是倒立的、缩小的实像。照集体像时发现有同学没在取景框中,说明像有点大了,因此应该让成在照相机底片上的像减小。根据凸透镜的成像规律,要让成的实像减小,则必须减小像距,同时要增大物距。而照相机的镜头到同学的距离就是物距,镜头到底片的距离就是像距,所以需要将照相机远离同学,将镜头和底片间的距离缩短。例2、小明在做“凸透镜成像”实验时,将点燃的蜡烛放在凸透镜前20cm处,在透镜另一侧的光屏上观察到缩小的像.小明又把点燃的蜡烛置于原来的光屏处,则所成像的性质是()A.倒立放大的实像B.正立放大的虚像C.倒立缩小的实像D.倒立等大的实像分析与解在光屏上成的像一定是实像,因此蜡烛原来通过凸透镜成的应是倒立的、...
