国家开放大学期末考试2414《机械设计基础》机考试题及答案(第9套)VIP免费

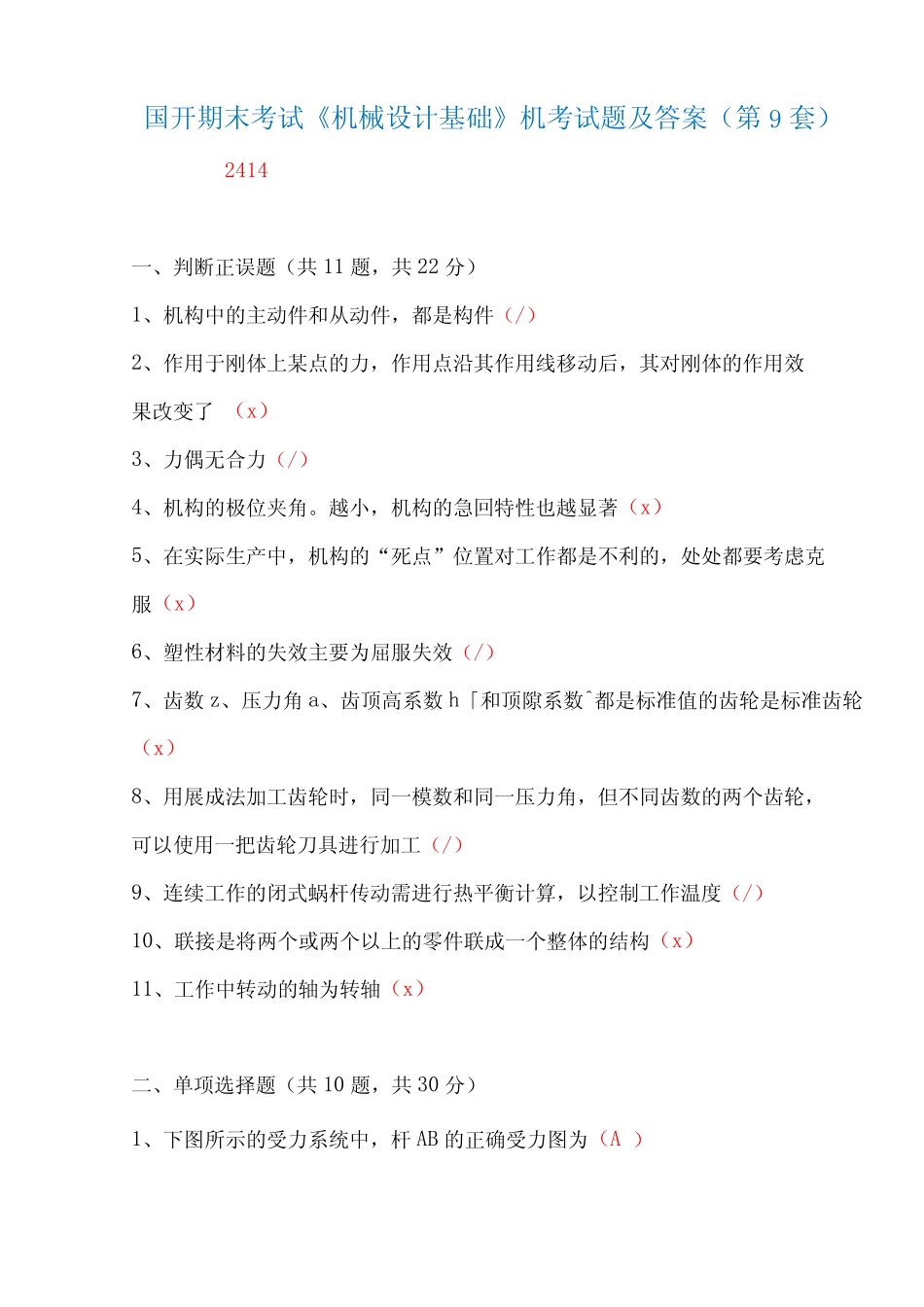

国家开放大学期末考试2414《机械设计基础》机考试题及答案(第9套)_第1页
1/9

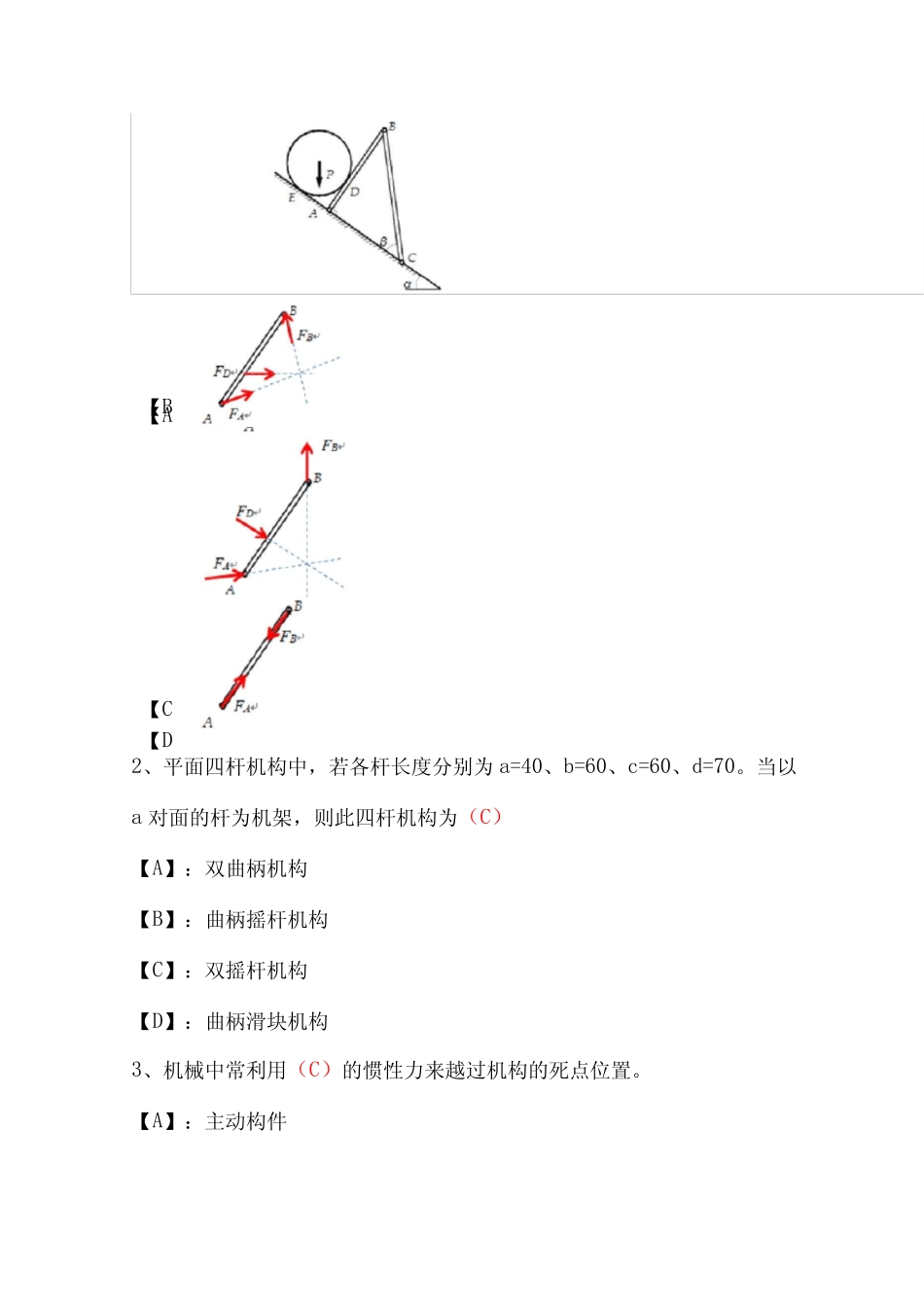

国家开放大学期末考试2414《机械设计基础》机考试题及答案(第9套)_第2页
2/9
国开期末考试《机械设计基础》机考试题及答案(第9套)2414一、判断正误题(共11题,共22分)1、机构中的主动件和从动件,都是构件(/)2、作用于刚体上某点的力,作用点沿其作用线移动后,其对刚体的作用效果改变了(x)3、力偶无合力(/)4、机构的极位夹角。越小,机构的急回特性也越显著(x)5、在实际生产中,机构的“死点”位置对工作都是不利的,处处都要考虑克服(x)6、塑性材料的失效主要为屈服失效(/)7、齿数z、压力角a、齿顶高系数h「和顶隙系数^都是标准值的齿轮是标准齿轮(x)8、用展成法加工齿轮时,同一模数和同一压力角,但不同齿数的两个齿轮,可以使用一把齿轮刀具进行加工(/)9、连续工作的闭式蜗杆传动需进行热平衡计算,以控制工作温度(/)10、联接是将两个或两个以上的零件联成一个整体的结构(x)11、工作中转动的轴为转轴(x)二、单项选择题(共10题,共30分)1、下图所示的受力系统中,杆AB的正确受力图为(A)2、平面四杆机构中,若各杆长度分别为a=40、b=60、c=60、d=70。当以a对面的杆为机架,则此四杆机构为(C)【A】:双曲柄机构【B】:曲柄摇杆机构【C】:双摇杆机构【D】:曲柄滑块机构3、机械中常利用(C)的惯性力来越过机构的死点位置。【A】:主动构件【A【B【C【D【B】:联接构件【C】:从动构件【D】:任何构件4、脆性材料的失效形式为(B)【A】:屈服失效【B】:断裂失效【C】:扭转失效【D】:点蚀失效5、用齿条型刀具范成加工渐开线直齿圆柱齿轮,当被加工齿轮的齿数(B)时,将发生根切现象。【A】:=17【B】:<17【C】:>17【D】:=206(C)是标准外啮合斜齿轮传动的正确啮合条件之一。【A】:两齿轮的端面压力角相等【B】:两齿轮的端面模数相等【C】:两齿轮的螺旋角旋向相反【D】:两齿轮齿数相等7、蜗传动装置中,蜗杆的头数为Z1,蜗直径系数为q,蜗轮齿数为乙Z2,则蜗轮蜗杆传动的标准中心距a等于(D)。【A】:m(Z+Z2)/2【B】:mq/2【C】:m(Z1+q)/2【D】:m(q+Z2)/28、在轮系中加入惰轮可改变轮系的(B)【A】:传动比【B】:转向【C】:无改变【D】:传动比和转向9、不能用于传动的螺纹为(A)螺纹。【A】:三角形【B】:矩形【C】:梯形【D】:锯齿形10、自行车车轮的前轴属于轴(C)【A】:传动轴【B】:转轴【C】:固定心轴【D】:转动心轴三、计算选择题(共4题,共48分)1、如图所示,已知一重量G=10N的物体放在水平面上,水平面和物体间的摩擦系数JS=0.3。请分析下列情况:L-|~j~////////(以(4分)当作用在物体上的水平力F=1N时(B)【A】:摩擦力为0,物体处于平衡状态【B】:摩擦力为1N,物体处于平衡状态【C】:摩擦力为2N,物体处于平衡状态【D】:摩擦力为3N,物体滑动(2X(4分)当作用在物体上的水平力F=2N时(C)【A】:摩擦力为0,物体处于平衡状态【B】:摩擦力为1N,物体处于平衡状态【C】:摩擦力为2N,物体处于平衡状态【D】:摩擦力为3N,物体滑动(3X(4分)当作用在物体上的水平力F=4N时(D)【A】:摩擦力为0,物体处于平衡状态【B】:摩擦力为1N,物体处于平衡状态【C】:摩擦力为2N,物体处于平衡状态【D】:摩擦力为3N,物体滑动1、计算图示机构的自由度:(D(3分)图示机构的活动构件数为(C)【A】:5【B】:6【C】:7【D】:8(2X(3分)图示机构的低副数为(D)【A】:6【B】:7【C】:8【D】:9(3X(3分)图示机构的高副数为(B)【A】:0【B】:1【C】:2【D】:3⑶(3分)图示机构的自由度数为(C)【A】:0【B】:1【C】:2【D】:31、如图所示一矩形截面梁,已知承受载荷F=10kN,材料的许用应力[c]=160MPa。求:(以(3分)梁A端的约束力FAY=(D)。【A】:0N【B】:5N【C】:10kN【D】:5kN(2X(3分)梁B端的约束力FBY=(D)。【A】:0N【B】:5N【C】:10kN【D】:5kN⑶(3分)最大弯矩为(B)【A】:5kNm,位于A点【B】:5kNm,位于梁的中点【C】:10kNm,位于B点【D】:10Nm,位于梁的中点(4X(3分)梁的尺寸b(C)。腿示:题中截面轴的抗弯截面系数U=)【B】:》18m【C】:》36mm【D】:》36m1、已知一对外啮合标准直齿圆柱齿轮传动的标准中心距=150mm,传动比匕=4,...
