6131C 静力触探试验检测报告 - 模板VIP免费

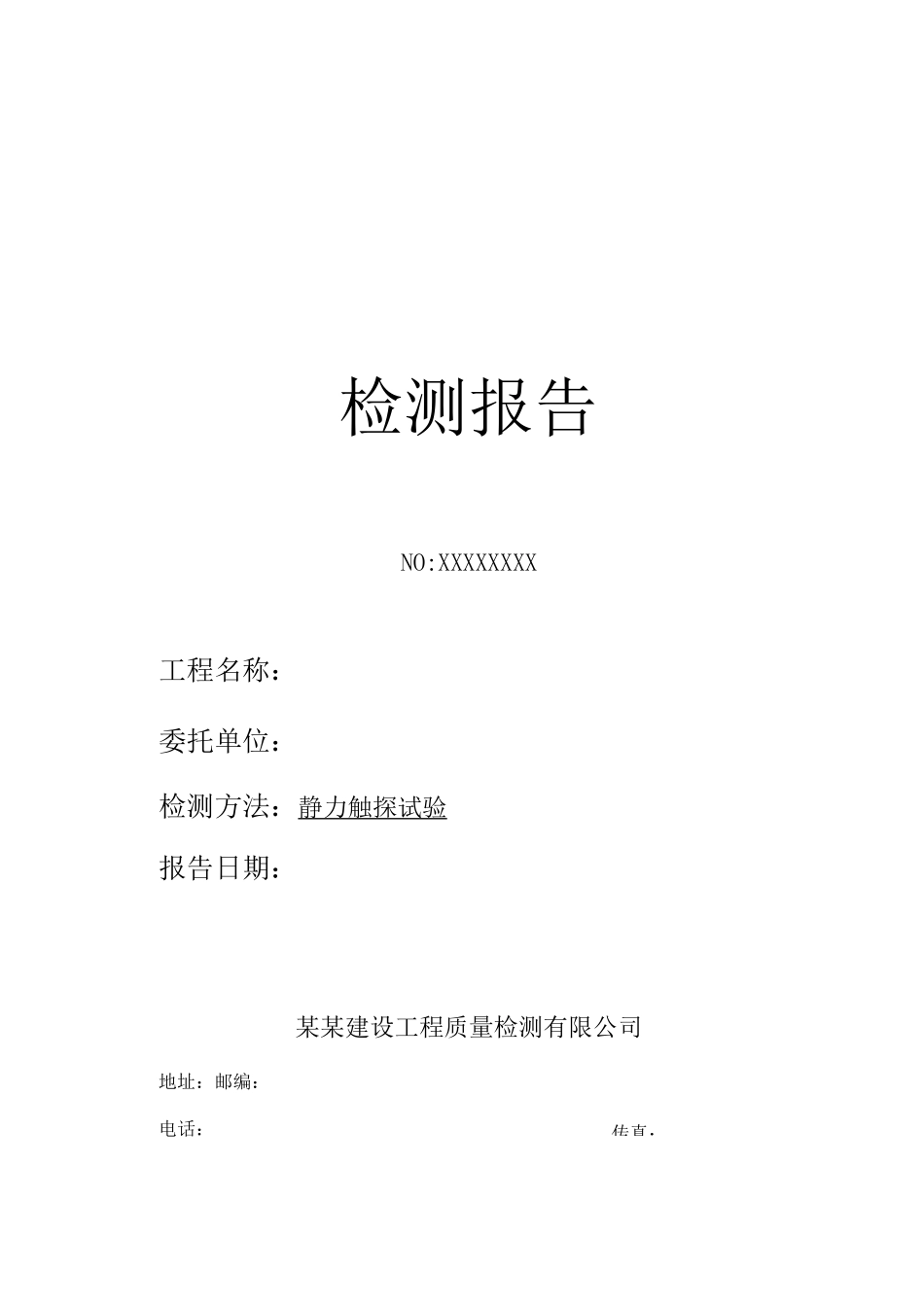

6131C 静力触探试验检测报告 - 模板_第1页
1/6

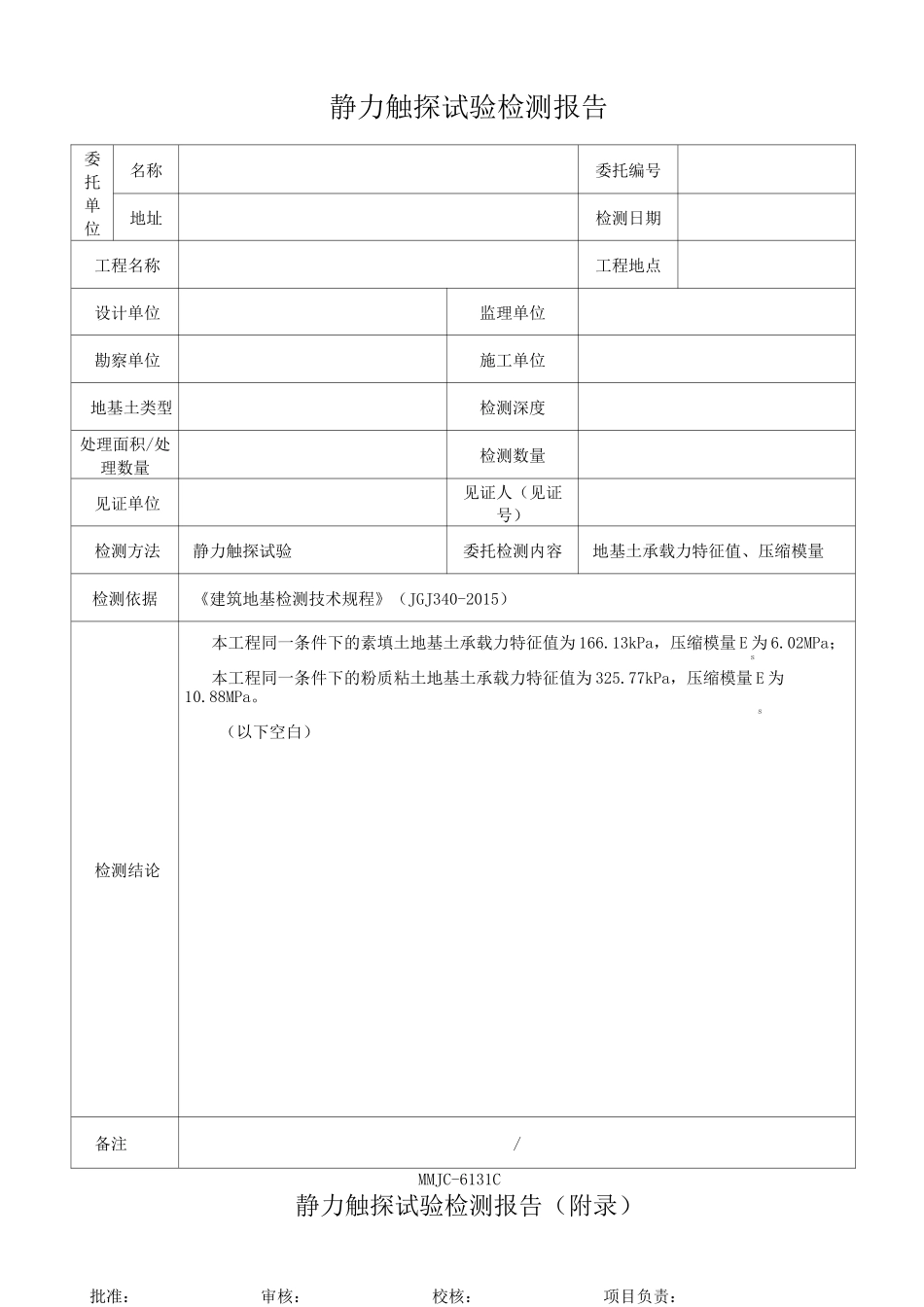

6131C 静力触探试验检测报告 - 模板_第2页
2/6

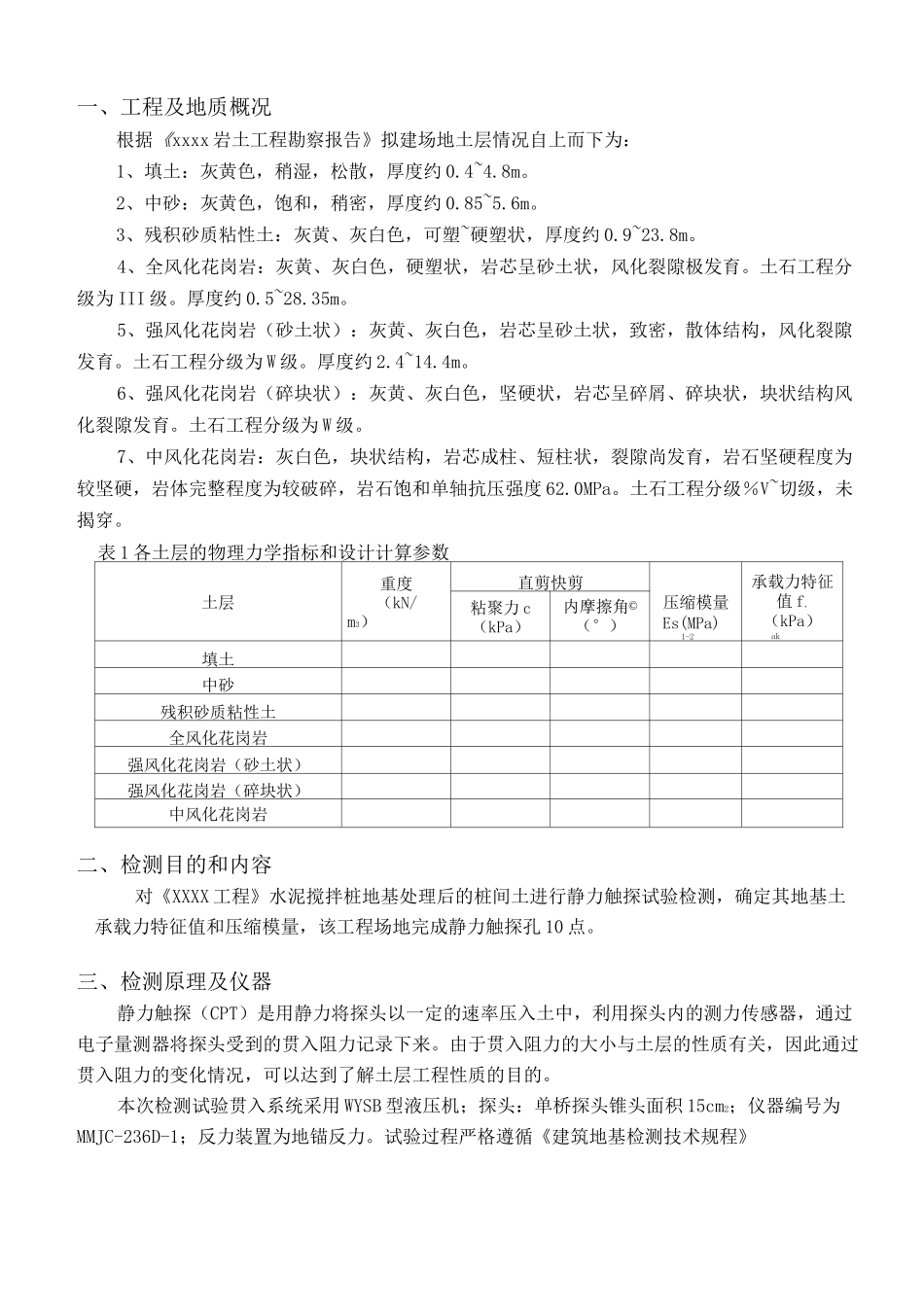

6131C 静力触探试验检测报告 - 模板_第3页
3/6
传真:检测报告NO:XXXXXXXX工程名称:委托单位:检测方法:静力触探试验报告日期:某某建设工程质量检测有限公司地址:邮编:电话:静力触探试验检测报告委托单位名称委托编号地址检测日期工程名称工程地点设计单位监理单位勘察单位施工单位地基土类型检测深度处理面积/处理数量检测数量见证单位见证人(见证号)检测方法静力触探试验委托检测内容地基土承载力特征值、压缩模量检测依据《建筑地基检测技术规程》(JGJ340-2015)检测结论本工程同一条件下的素填土地基土承载力特征值为166.13kPa,压缩模量E为6.02MPa;s本工程同一条件下的粉质粘土地基土承载力特征值为325.77kPa,压缩模量E为10.88MPa。s(以下空白)备注/静力触探试验检测报告(附录)MMJC-6131C批准:审核:校核:项目负责:一、工程及地质概况根据《xxxx岩土工程勘察报告》拟建场地土层情况自上而下为:1、填土:灰黄色,稍湿,松散,厚度约0.4~4.8m。2、中砂:灰黄色,饱和,稍密,厚度约0.85~5.6m。3、残积砂质粘性土:灰黄、灰白色,可塑~硬塑状,厚度约0.9~23.8m。4、全风化花岗岩:灰黄、灰白色,硬塑状,岩芯呈砂土状,风化裂隙极发育。土石工程分级为III级。厚度约0.5~28.35m。5、强风化花岗岩(砂土状):灰黄、灰白色,岩芯呈砂土状,致密,散体结构,风化裂隙发育。土石工程分级为W级。厚度约2.4~14.4m。6、强风化花岗岩(碎块状):灰黄、灰白色,坚硬状,岩芯呈碎屑、碎块状,块状结构风化裂隙发育。土石工程分级为W级。7、中风化花岗岩:灰白色,块状结构,岩芯成柱、短柱状,裂隙尚发育,岩石坚硬程度为较坚硬,岩体完整程度为较破碎,岩石饱和单轴抗压强度62.0MPa。土石工程分级%V~切级,未揭穿。表1各土层的物理力学指标和设计计算参数土层重度(kN/m3)直剪快剪压缩模量Es(MPa)1-2承载力特征值f,(kPa)ak粘聚力c(kPa)内摩擦角©(°)填土中砂残积砂质粘性土全风化花岗岩强风化花岗岩(砂土状)强风化花岗岩(碎块状)中风化花岗岩二、检测目的和内容对《XXXX工程》水泥搅拌桩地基处理后的桩间土进行静力触探试验检测,确定其地基土承载力特征值和压缩模量,该工程场地完成静力触探孔10点。三、检测原理及仪器静力触探(CPT)是用静力将探头以一定的速率压入土中,利用探头内的测力传感器,通过电子量测器将探头受到的贯入阻力记录下来。由于贯入阻力的大小与土层的性质有关,因此通过贯入阻力的变化情况,可以达到了解土层工程性质的目的。本次检测试验贯入系统采用WYSB型液压机;探头:单桥探头锥头面积15cm2;仪器编号为MMJC-236D-1;反力装置为地锚反力。试验过程严格遵循《建筑地基检测技术规程》指标的变异系数6按下式计算:报告编号:XXXXXXXXX某某建设工程质量检测有限公司第X页共X页(JGJ340-2015),保证贯入的垂直度在误差允许范围之内,贯入速率按1.2±0.3米/分钟进行,按规范进行评价。四、数据分析及结论试验数据依照下列方式进行数理统计指标平均值按下式计算:©二/mn指标的标准差以上式中:九一岩土参数的实测值;i©—岩土参数的平均值;m°一岩土参数的标准差;fn—岩土指标的统计数量;6—岩土参数的变异系数;同一土层或同一深度范围的试验数据的标准值©按下列方法确定:©=7©"ksm以上式中:©k—原位试验数据的标准值;7—统计修正系数;经过对静力触探试验数据的分析,修正数据中的一些异常值,然后进行统计得出单孔各土层静力触探试验端阻力平均值©,最后根据上述值统计出拟建工程场地该土层触探试验端阻力标m准值©。依据《建筑地基检测技术规程》(JGJ340-2015),推定得到该土层地基土承载力标准值fkk和压缩模量E,即对应于《建筑地基基础设计规范(GB50007—2011)的地基土承载力特征值f。sakS按下式计算:fm报告编号:XXXXXXXXX某某建设工程质量检测有限公司第X页共X页表2地基土承载力特征值f(kPa)与比贯入阻力或锥尖阻力标准值的关系fp”适用范围(MPa)适用土类ak89p+150.40.6软土(淤泥、淤泥质土)54p+50W5.0一般黏性土36p+45s/粉土20p+60s1.0-15.0粉细砂36p+771.0-10.0中粗砂表3压缩模量E(MPa)与比贯入阻力或锥尖阻力标准值的关系sEsp适用范围(MPa)s适用土类2.37p+1.48...
