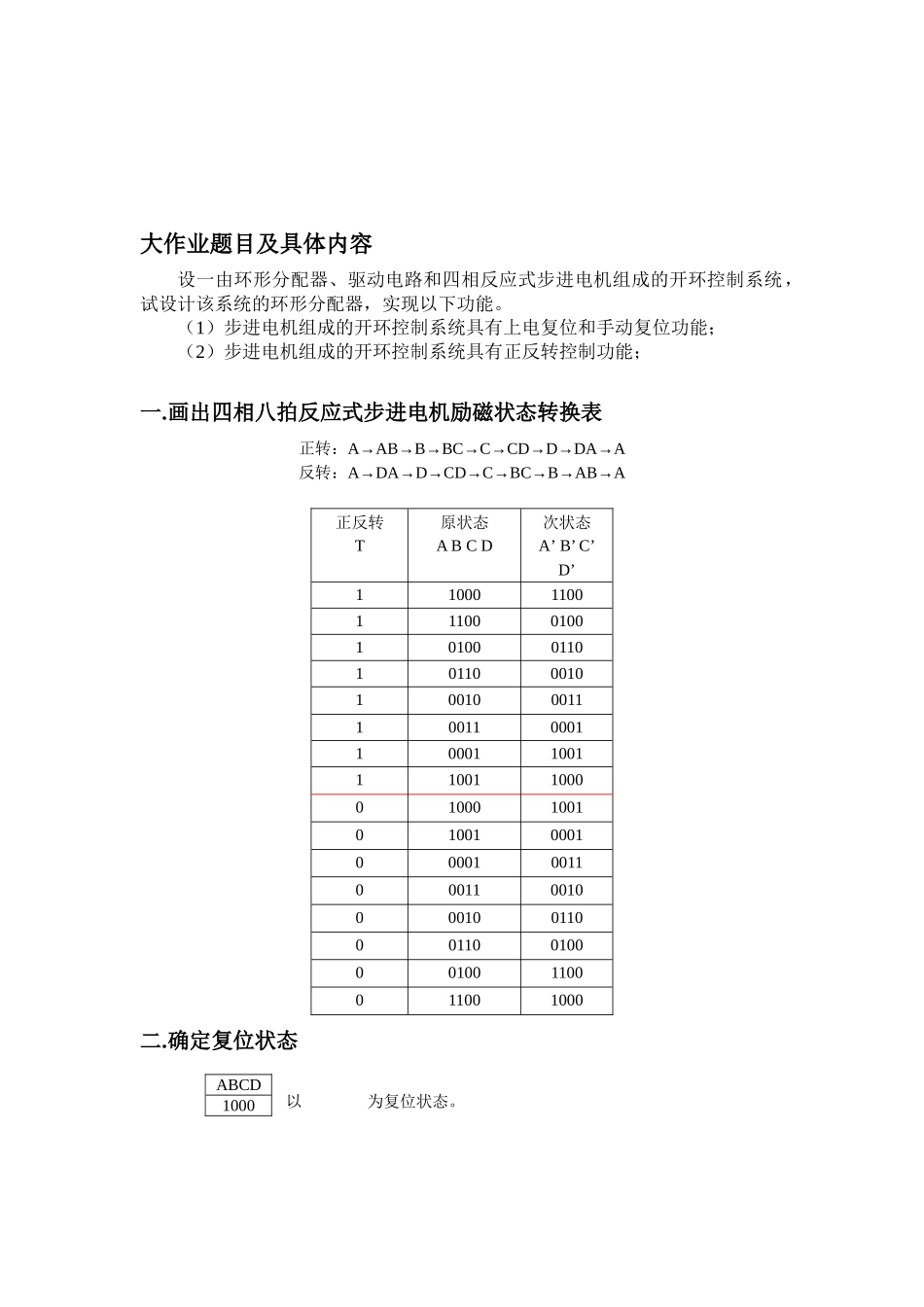

大作业题目及具体内容设一由环形分配器、驱动电路和四相反应式步进电机组成的开环控制系统,试设计该系统的环形分配器,实现以下功能。(1)步进电机组成的开环控制系统具有上电复位和手动复位功能;(2)步进电机组成的开环控制系统具有正反转控制功能;一.画出四相八拍反应式步进电机励磁状态转换表正转:A→AB→B→BC→C→CD→D→DA→A反转:A→DA→D→CD→C→BC→B→AB→A正反转T原状态ABCD次状态A’B’C’D’110001100111000100101000110101100010100100011100110001100011001110011000010001001010010001000010011000110010000100110001100100001001100011001000二.确定复位状态以为复位状态。ABCD1000三.设计上电复位和手动复位电路,设置手动复位开关如图所示,采用D触发器控制ABCD状态。上电瞬间,电容可视为短路,控制A端口的D触发器R=0,S=1,使A输出为1,控制B、C、D端口的D触发器R=1,S=0,B、C、D端输出为0,从而使ABCD=1000。同样,当按下开关J2,同样使4个D触发器状态同上电瞬间,也使ABCD=1000。此电路实现了上电复位和手动复位。注:4个D触发器左端为RD端,右端为SD端。四.通过卡诺图或布尔代数化简,写出各项的逻辑表达式A’00011110000Ф0000011ФФ00111ФФФ01010ФФ11011ФФ1110ФФФ1010ФФ0CDCDTABTABCDTAB100Ф100A'=TCD∙TAB∙TCDB’00011110000Ф0010011ФФ10110ФФФ01000ФФ11010ФФ1111ФФФ1011ФФ0100Ф000B'=TAB∙TCD∙TCDC’00011110000Ф1110010ФФ00110ФФФ01000ФФ11000ФФ1110ФФФ1011ФФ1CDTAB100Ф001C'=TAB∙TAB∙TCDD’00011110000Ф1000010ФФ00110ФФФ01011ФФ11000ФФ1110ФФФ1010ФФ0100Ф111D'=TCD∙TAB∙TAB五.作逻辑图
