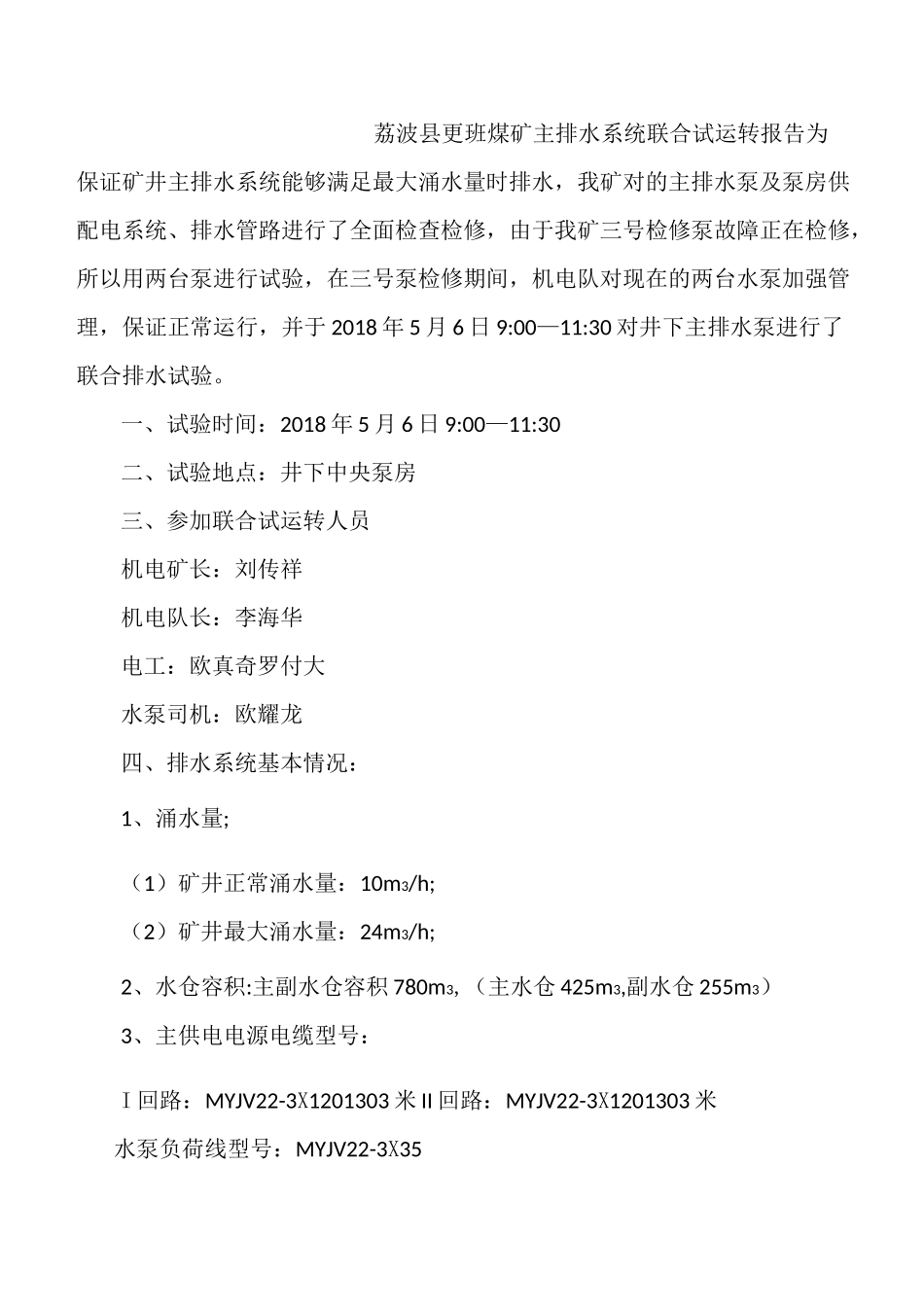

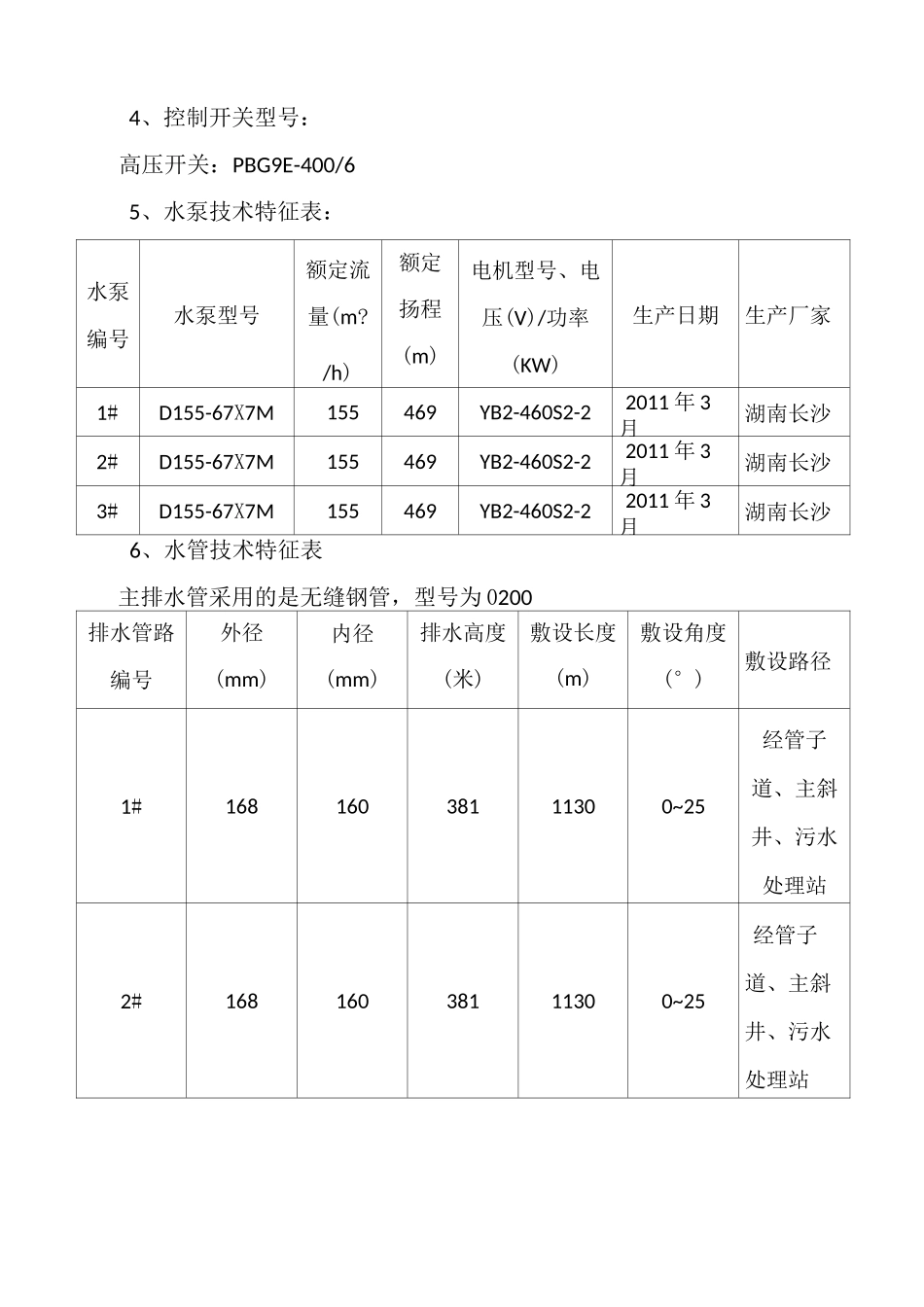

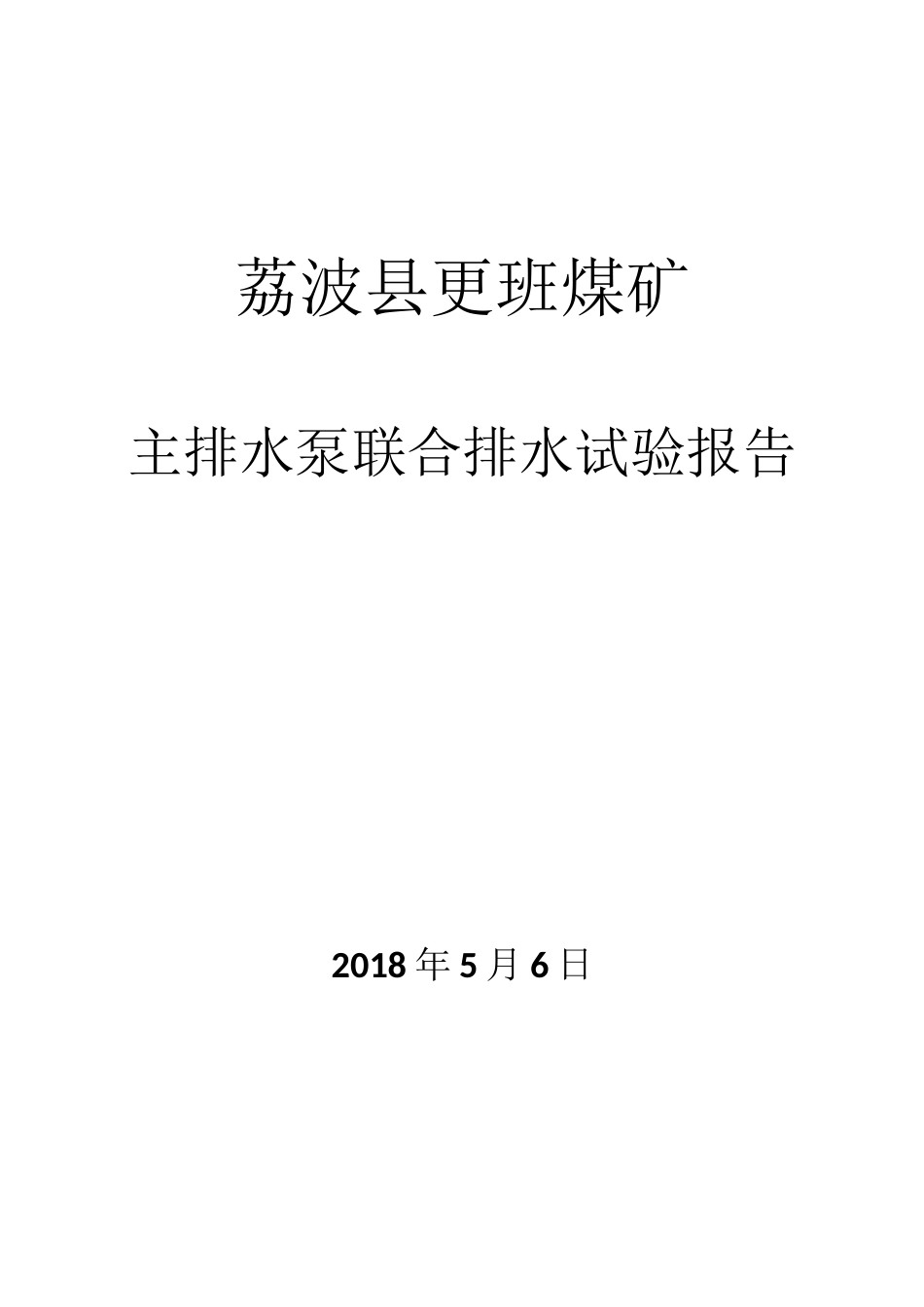

荔波县更班煤矿主排水泵联合排水试验报告2018年5月6日荔波县更班煤矿主排水系统联合试运转报告为保证矿井主排水系统能够满足最大涌水量时排水，我矿对的主排水泵及泵房供配电系统、排水管路进行了全面检查检修，由于我矿三号检修泵故障正在检修，所以用两台泵进行试验，在三号泵检修期间，机电队对现在的两台水泵加强管理，保证正常运行，并于2018年5月6日9:00—11:30对井下主排水泵进行了联合排水试验。一、试验时间：2018年5月6日9:00—11:30二、试验地点：井下中央泵房三、参加联合试运转人员机电矿长：刘传祥机电队长：李海华电工：欧真奇罗付大水泵司机：欧耀龙四、排水系统基本情况：1、涌水量;（1）矿井正常涌水量：10m3/h;（2）矿井最大涌水量：24m3/h;2、水仓容积:主副水仓容积780m3,（主水仓425m3,副水仓255m3）3、主供电电源电缆型号：I回路：MYJV22-3X1201303米II回路：MYJV22-3X1201303米水泵负荷线型号：MYJV22-3X354、控制开关型号：高压开关：PBG9E-400/65、水泵技术特征表：水泵编号水泵型号额定流量(m?/h)额定扬程(m)电机型号、电压(V)/功率(KW)生产日期生产厂家1#D155-67X7M155469YB2-460S2-22011年3月湖南长沙2#D155-67X7M155469YB2-460S2-22011年3月湖南长沙3#D155-67X7M155469YB2-460S2-22011年3月湖南长沙6、水管技术特征表主排水管采用的是无缝钢管，型号为0200排水管路编号外径(mm)内径(mm)排水高度(米)敷设长度(m)敷设角度(°)敷设路径1#16816038111300~25经管子道、主斜井、污水处理站2#16816038111300~25经管子道、主斜井、污水处理站7、水泵运行时所测数据表：投入运行水泵编号启泵时间停泵时间运行电压(V)运行电流(A)压力(MPa)真空度(MPa)记录人1#9:009:30600042.78.890.0452#9:4010:10600043.18.850.0433#1#~2#11:0011:3068642/42.38.880.0451#~3#2#~3#五、根据上述所测数据进行排水能力、水泵效率、水仓容量的校验1、同时运行水泵台数、排水管路数、总排水量：(1)1#泵1#管路单泵单管运行流量115.2m3/h。(2)2＃泵2＃管路单泵单管运行流量113.9m3/h。(3)1#、2#两泵两管运行流量220m3/h。2、排水系统效率校验：依据2018年5月6日更班煤矿在用主排水系统安全检验报告：1#水泵效率74.3%2#水泵效率73.5%3、水泵排水能力的校验：(1)按正常涌水量开一台水泵：10X24/115.2=2.1(h)V20(h)排水管路一趟e160排水管能满足要求。(2)按最大涌水量开两台水泵：24X24/220=2.6(h)V20(h)排水管路两趟e160排水管能满足要求。(3)按最大涌水量开一台水泵：24X24/115.2=5(h)V20(h)排水管路两趟e168排水管能满足要求。4、排水管路能力校验：共用两趟ei68排水管路，排水高度381m,一趟经管子道、井底车场、主斜井，排水管长度1130m,地面出水口排至地面污水处理站，另一趟经管子道、主斜井，排水管长度1130m,地面出水口排至地面污水处理站，能满足排水需求。5、供电能力校验：最大涌水量期间，井下中央变电所高压开关配置为PBG9E-400/6，额定电流400A,电源电缆为MYJV22-3X120,负荷电缆为MYJV22-3X35,均能满足要求。6、水仓容量校验：780m3一24m3/h=32.5h>8h水仓容量能够满足矿井最大涌水要求。六、根据《煤矿安全规程》278条规定，矿井排水设备20h内排干矿井24h涌水量，我矿主要排水设备均满足其要求，下面简述：(一)我矿有工作、备用和检修水泵。工作水泵能力能在20h内排出矿井24h的正常涌水量。备用水泵的能力不小于工作水泵的70%，工作和备用水泵的总能力能在20h内排出矿井24h的最大涌水量。检修水泵的能力修复后检测。（二）有工作和备用排水管。工作水管的能力能配合工作水泵在20h内排出矿井24h的正常涌水量。工作和备用排水管的总能力能配合工作和备用水泵在20h内排出矿井24h的最大涌水量。（三）配电设备同工作、备用以及检修水泵相适应，并能够同时开动工作和备用水泵。（四）检修泵在检修期间加强对两台水泵保养检查，保证两台水泵正常运行，更班煤矿涌水量较小，保证每天抽干水仓，留有最大的缓冲余地。荔波县更班煤矿2017年5月6日联合排水试验审查验收表验收单位验收人签字验收时间矿长总工程师机电矿长生产矿长安全矿长验收意见：
