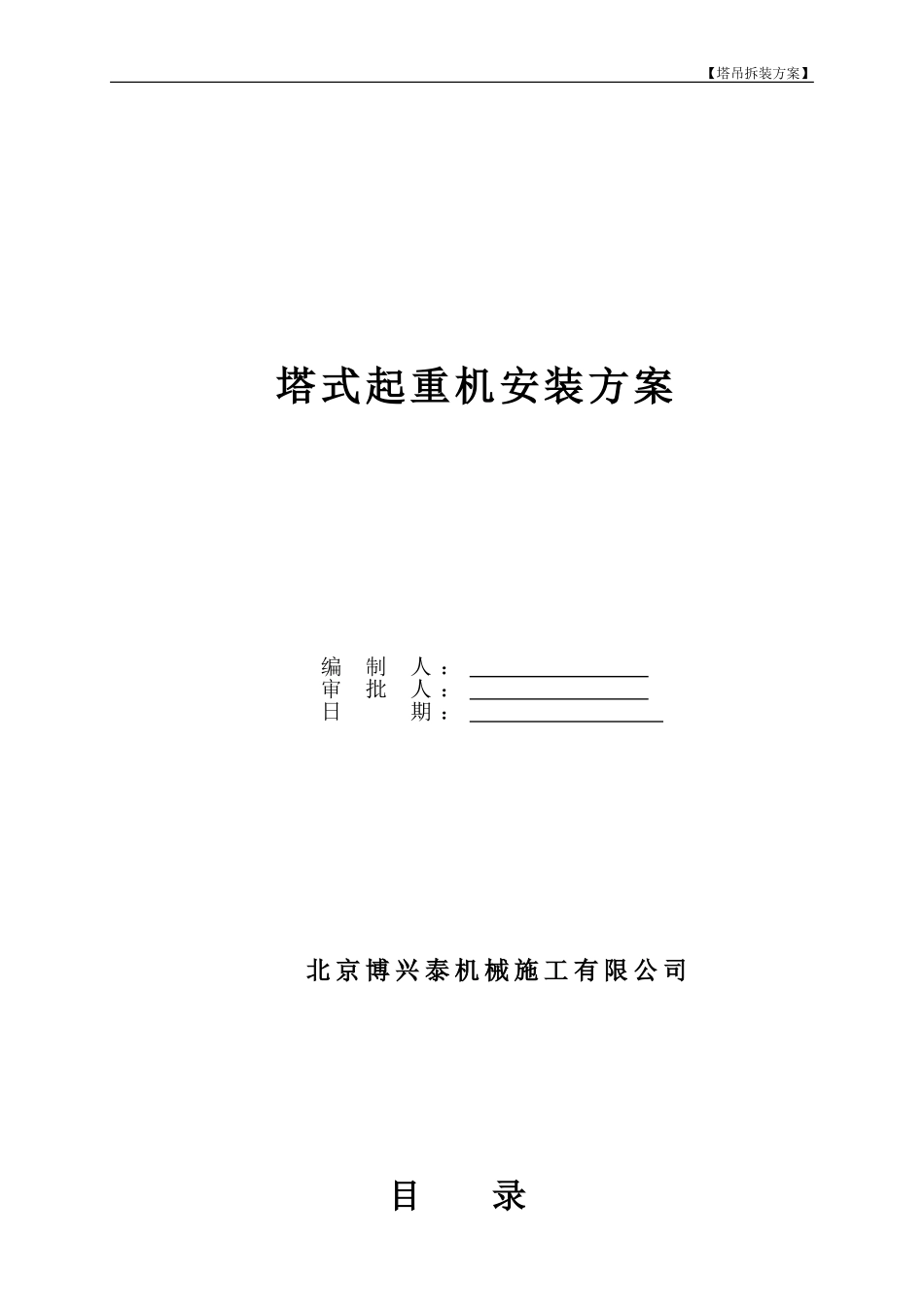

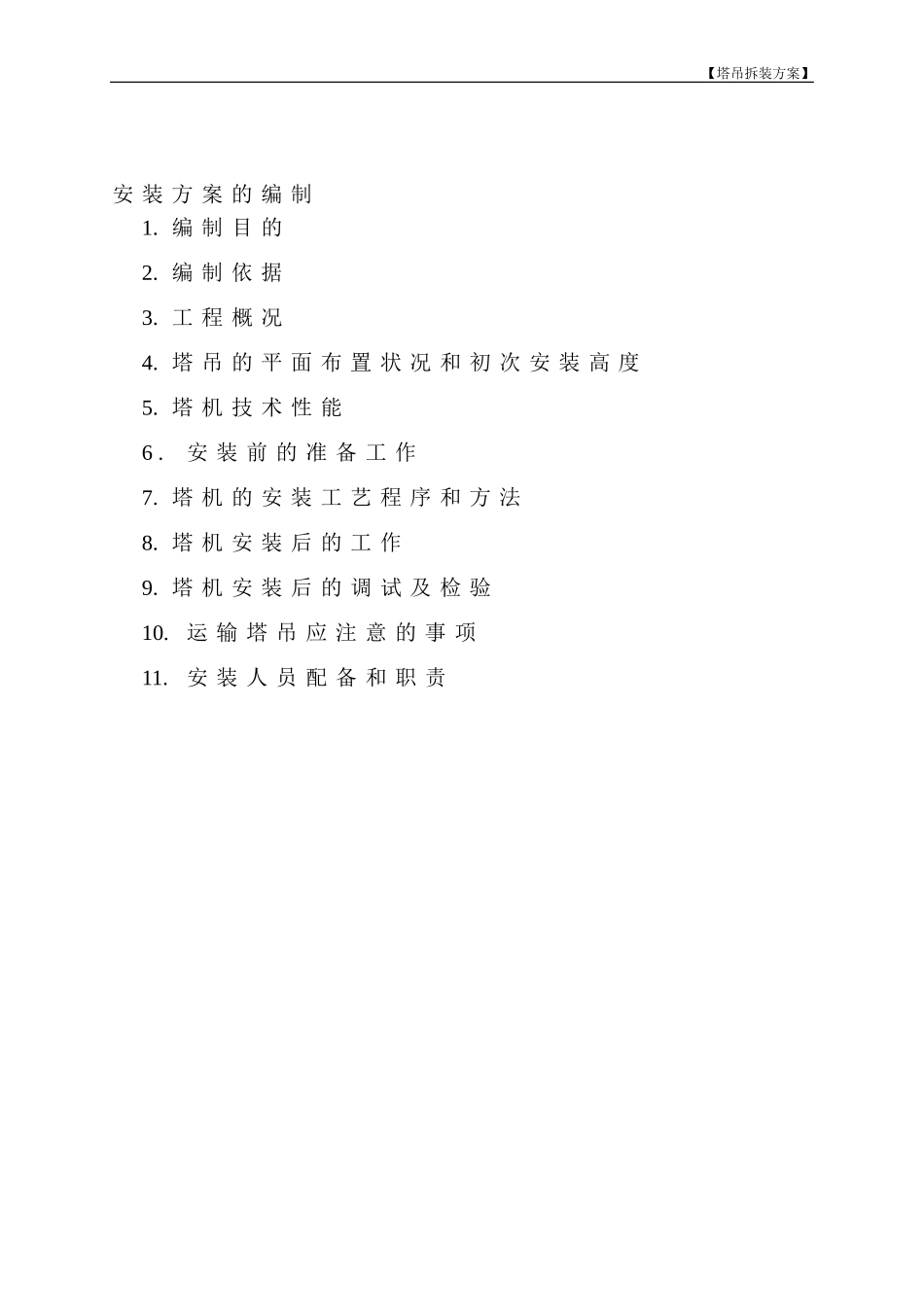

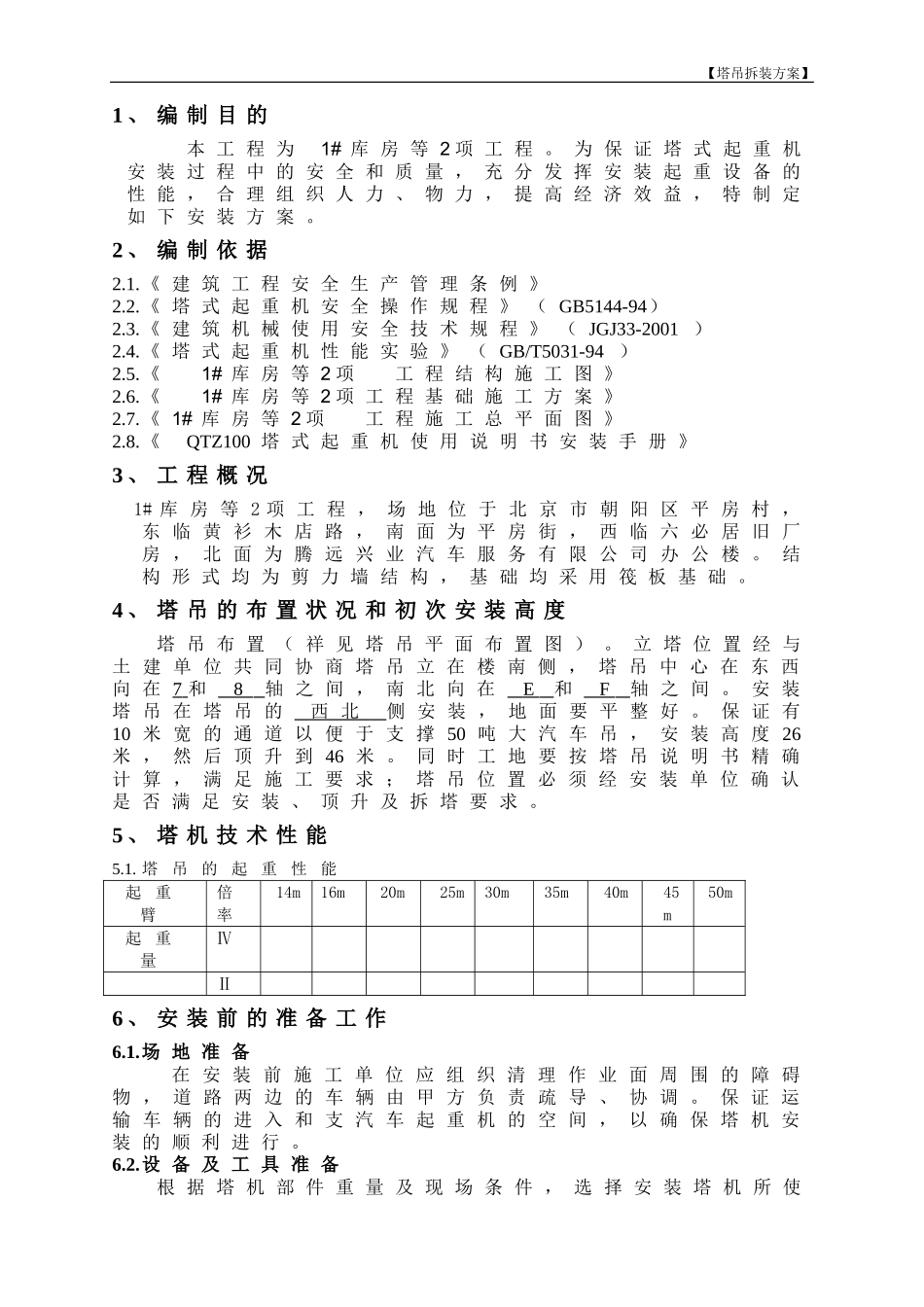

【塔吊拆装方案】塔式起重机安装方案编制人：审批人：日期：北京博兴泰机械施工有限公司目录【塔吊拆装方案】安装方案的编制1.编制目的2.编制依据3.工程概况4.塔吊的平面布置状况和初次安装高度5.塔机技术性能6.安装前的准备工作7.塔机的安装工艺程序和方法8.塔机安装后的工作9.塔机安装后的调试及检验10.运输塔吊应注意的事项11.安装人员配备和职责【塔吊拆装方案】1、编制目的本工程为1#库房等2项工程。为保证塔式起重机安装过程中的安全和质量，充分发挥安装起重设备的性能，合理组织人力、物力，提高经济效益，特制定如下安装方案。2、编制依据2.1.《建筑工程安全生产管理条例》2.2.《塔式起重机安全操作规程》（GB5144-94）2.3.《建筑机械使用安全技术规程》（JGJ33-2001）2.4.《塔式起重机性能实验》（GB/T5031-94）2.5.《1#库房等2项工程结构施工图》2.6.《1#库房等2项工程基础施工方案》2.7.《1#库房等2项工程施工总平面图》2.8.《QTZ100塔式起重机使用说明书安装手册》3、工程概况1#库房等2项工程，场地位于北京市朝阳区平房村，东临黄衫木店路，南面为平房街，西临六必居旧厂房，北面为腾远兴业汽车服务有限公司办公楼。结构形式均为剪力墙结构，基础均采用筏板基础。4、塔吊的布置状况和初次安装高度塔吊布置（祥见塔吊平面布置图）。立塔位置经与土建单位共同协商塔吊立在楼南侧，塔吊中心在东西向在7和8轴之间，南北向在E和F轴之间。安装塔吊在塔吊的西北侧安装，地面要平整好。保证有10米宽的通道以便于支撑50吨大汽车吊，安装高度26米，然后顶升到46米。同时工地要按塔吊说明书精确计算，满足施工要求；塔吊位置必须经安装单位确认是否满足安装、顶升及拆塔要求。5、塔机技术性能5.1.塔吊的起重性能起重臂倍率14m16m20m25m30m35m40m45m50m起重量ⅣⅡ6、安装前的准备工作6.1.场地准备在安装前施工单位应组织清理作业面周围的障碍物，道路两边的车辆由甲方负责疏导、协调。保证运输车辆的进入和支汽车起重机的空间，以确保塔机安装的顺利进行。6.2.设备及工具准备根据塔机部件重量及现场条件，选择安装塔机所使【塔吊拆装方案】用汽车起重机一台以满足安装塔机的使用要求，并配备台10T板车运输。工具配备如下：工具名称规格数量活扳手10＃、12＃、18＃各1把梅花扳手36－41、24－27各4把木柄螺丝刀300×108把八角锤4B、8B、16B各4把撬棍2－4把钢丝钳8＃4把黄油枪压把式1个吊索Ф22㎜、Ф17.5㎜、Ф12.5㎜各4付卡环用于Ф22㎜、Ф17.5㎜、Ф12.5㎜钢丝绳各4付倒链2T、3T、5T各1个油压千斤顶8T、20T、50T各1个大绳尼龙绳Ф20㎜50m×2根两滑轮组2个接地电阻摇表ZC-7-500型1套6.3.现场总承包单位应做好并遥测塔吊接地，接地电阻值要求小于4Ω；准备塔机使用的独立电源250A控制箱，满足塔机运转需要。7、塔吊安装工艺和方法7.1.安装顶升套架总成1.顶升套架总成包括：过度节、套架、走道平台、扁担梁、油缸、液压站、爬梯等2.把安装好的套架吊起套在过度节上，在距过度节低部1米处把油缸活塞杆和扁担梁用轴销连接。3.用4根吊索在过度节的四个角用卡环连接，吊放在基础节上。4.把过度节与塔身基础节用轴销连接后，在把套架吊起，套架和过度节脱开降到过度节高出套架500mm停止，再把挂靴和过度节挂牢。7.2.装回转塔帽1.先在地面上安装好引进梁，然后再进行吊装，引进梁的方向和套架开口方向一致。2.将转台放在过度节上，用销轴与过度节和套架连接，并用插销固定。3.如果吊车吊力允许，也可将转台、司机室节在地面拼装后一次吊装。7.3.安装平衡臂总成平衡臂总成包括：平衡臂支架、卷扬机机够、拉杆，扶手栏杆（1），用一台50T汽车起重机抬吊将组装好的平衡臂略微吊起。为了便于拉杆的连接，平衡臂要有一定的倾斜度。【塔吊拆装方案】（2）平衡臂安装时，使其略向前倾，到位后先插上前面部两个锁轴，然后慢慢提升平衡臂，用销轴将平衡臂上的拉杆和塔尖上的拉杆连接起来，并插上开口销。（3）再让平衡臂就位并与塔头连接，然后将平衡臂慢慢放下张紧拉杆。注意：上平衡臂和起重臂必须在同意一天进行。7.4.起重臂吊装的方法（1）起重臂处于水平位置时，进行拉杆连接工作，起吊臂之前...
