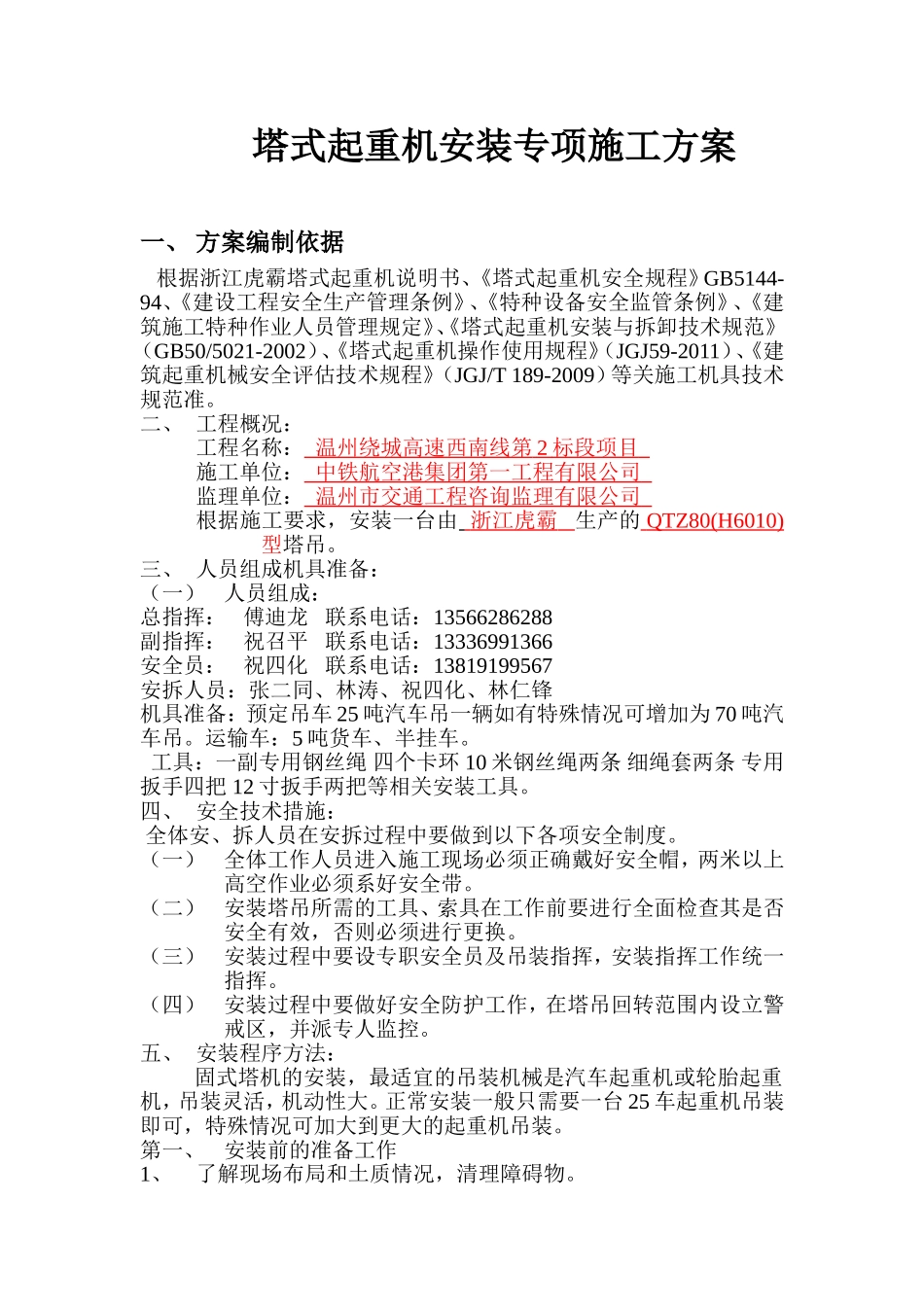

塔式起重机安装专项施工方案一、方案编制依据根据浙江虎霸塔式起重机说明书、《塔式起重机安全规程》GB5144-94、《建设工程安全生产管理条例》、《特种设备安全监管条例》、《建筑施工特种作业人员管理规定》、《塔式起重机安装与拆卸技术规范》（GB50/5021-2002）、《塔式起重机操作使用规程》（JGJ59-2011）、《建筑起重机械安全评估技术规程》（JGJ/T189-2009）等关施工机具技术规范准。二、工程概况：工程名称：温州绕城高速西南线第2标段项目施工单位：中铁航空港集团第一工程有限公司监理单位：温州市交通工程咨询监理有限公司根据施工要求，安装一台由浙江虎霸生产的QTZ80(H6010)型塔吊。三、人员组成机具准备：（一）人员组成：总指挥：傅迪龙联系电话：13566286288副指挥：祝召平联系电话：13336991366安全员：祝四化联系电话：13819199567安拆人员：张二同、林涛、祝四化、林仁锋机具准备：预定吊车25吨汽车吊一辆如有特殊情况可增加为70吨汽车吊。运输车：5吨货车、半挂车。工具：一副专用钢丝绳四个卡环10米钢丝绳两条细绳套两条专用扳手四把12寸扳手两把等相关安装工具。四、安全技术措施：全体安、拆人员在安拆过程中要做到以下各项安全制度。（一）全体工作人员进入施工现场必须正确戴好安全帽，两米以上高空作业必须系好安全带。（二）安装塔吊所需的工具、索具在工作前要进行全面检查其是否安全有效，否则必须进行更换。（三）安装过程中要设专职安全员及吊装指挥，安装指挥工作统一指挥。（四）安装过程中要做好安全防护工作，在塔吊回转范围内设立警戒区，并派专人监控。五、安装程序方法：固式塔机的安装，最适宜的吊装机械是汽车起重机或轮胎起重机，吊装灵活，机动性大。正常安装一般只需要一台25车起重机吊装即可，特殊情况可加大到更大的起重机吊装。第一、安装前的准备工作1、了解现场布局和土质情况，清理障碍物。2、根据建筑物的布局决定基础的铺设位置，按砼基础图上所规定的技术要求进行基础设置。注意：地基基础必须夯实到能承受0.2Mpa(20t/m)的载荷并确保在塔机整个使用过程中不产生沉降特别是不产生局部沉降。若采用其他基础形式，请向我安装公司和起重厂家咨询。3、安装前，应按塔机混凝土基础的强度和施工方法预先计算和确定。塔身承受荷载工作状态非工作状态FvFhMvMtFvFhMvMt544281252674867417960注：、所承受荷载为砼基础上平面内的载荷，不含基础自重在内。、混凝土基础的施工，用户和安装单位根据给出的基础图进行混凝土基础的施工，必须保证其满足技术要求。4、接地塔机安装必须接地，接地线不得采用保险丝、开关或电缆代替，接地体引出铜导线截面积≥25mm²，若土壤导电不良，须用其他安全的方式处理。第二、安装步骤在安装塔机前，用户必须先确认是预埋基础节、单肢预埋低架或是压重式底架，预埋基础节和单基础详见说明书的附图。一、塔机采用固定独立式工作时，起升高度40m自下而上的组成为：基础架、加强标准节、普通标准节、套架、下支座和上面回转部分。a、预埋基础节的安装检查预埋基础节上平面的水平度，其值不大于1/1000。b、单肢预埋底架的安装单肢预埋底架节的上平面水平度，其值不大于1/1000c、十字梁底架的安装将十字底梁安装在已调整好的基础平面上，检查其上平面的平面度，水平度不大于1/1000，待安装完两节标准节后用四根撑杆和抱箍将十字梁底架和塔身标准节联接起来。d、将三节加强标准节用8个M30高强度螺栓联接为一体（螺栓的预紧力矩为1.8KN.m），然后吊装在预埋基础节，并用8个M30高强度螺栓紧固。备注：（安装时注意有踏步一侧要垂直于建筑物）e、在地面上将套架拼装成整体，并装好液压系统，然后将套架吊起，套在三节加强标准节外面（注意：套架的外框架要与建筑物方向平行，以便施工完成后拆塔），并使套架上的抓搁在加强标准节的最下一个踏步上，套架上有油缸的一面对准塔身上有踏步的一面套入。f、在地面上，先将驾驶室的各电气设备检查好以后，将驾驶室吊起至上支座的上面，然后用销轴将驾驶室与上支座连接好。g、在地面上先将上、下支座以及回转机构、回转支承、驾驶室的安装平台装为一体，然后将这一套部件吊...
