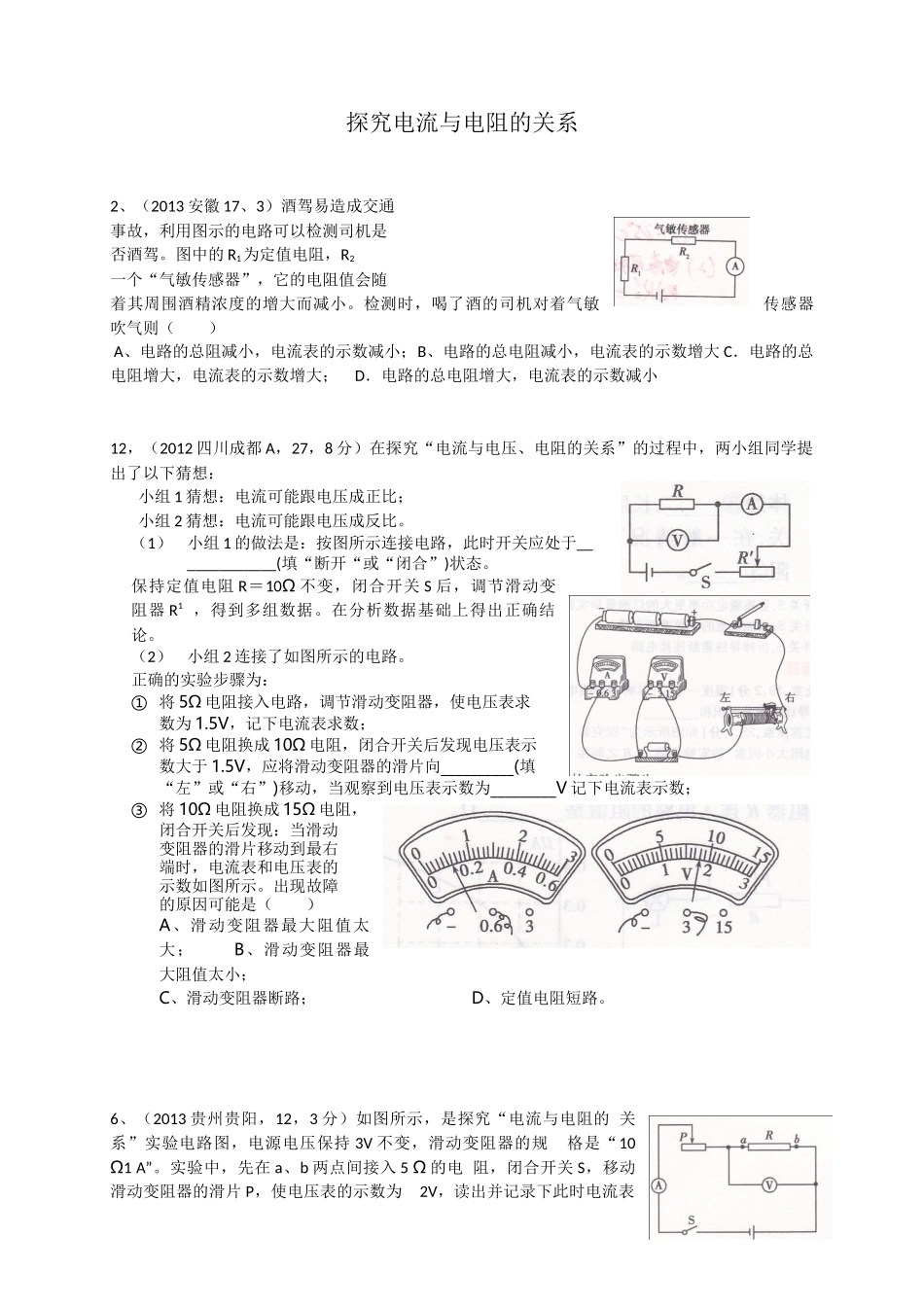

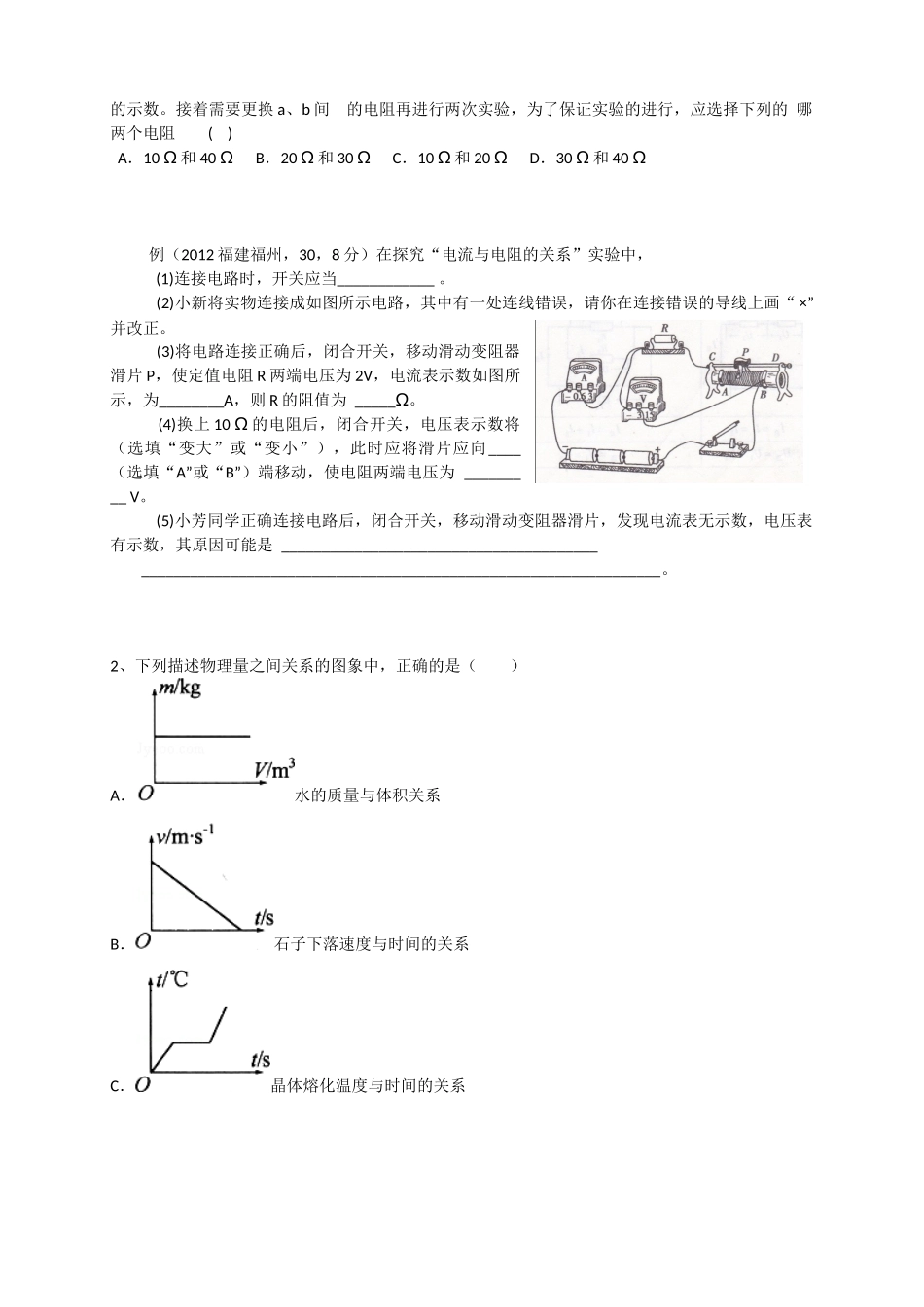

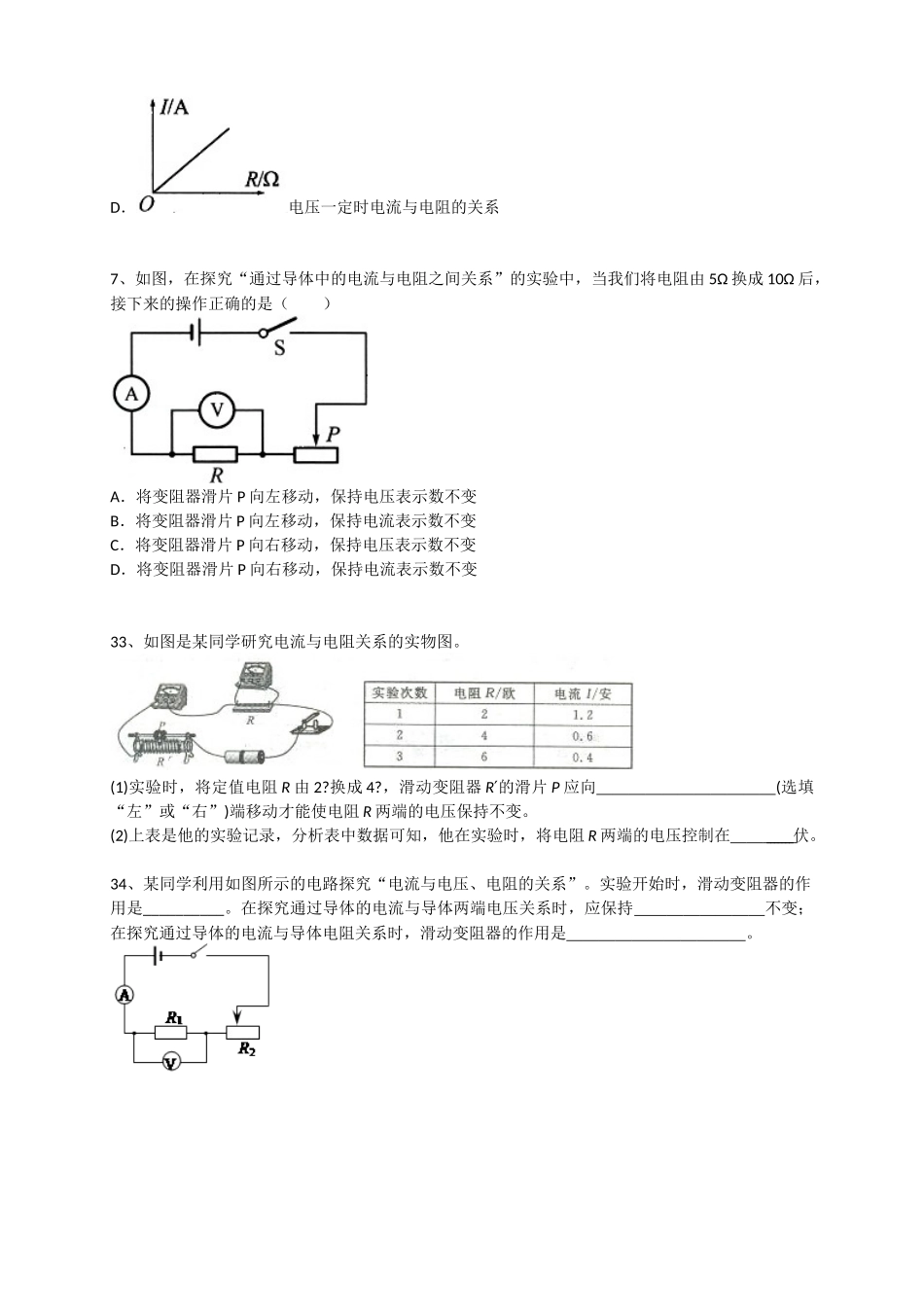

探究电流与电阻的关系2、(2013安徽17、3)酒驾易造成交通事故,利用图示的电路可以检测司机是否酒驾。图中的R1为定值电阻,R2一个“气敏传感器”,它的电阻值会随着其周围酒精浓度的增大而减小。检测时,喝了酒的司机对着气敏传感器吹气则()A、电路的总阻减小,电流表的示数减小;B、电路的总电阻减小,电流表的示数增大C.电路的总电阻增大,电流表的示数增大;D.电路的总电阻增大,电流表的示数减小12,(2012四川成都A,27,8分)在探究“电流与电压、电阻的关系”的过程中,两小组同学提出了以下猜想:小组1猜想:电流可能跟电压成正比;小组2猜想:电流可能跟电压成反比。(1)小组1的做法是:按图所示连接电路,此时开关应处于_____________(填“断开“或“闭合”)状态。保持定值电阻R=10Ω不变,闭合开关S后,调节滑动变阻器R1,得到多组数据。在分析数据基础上得出正确结论。(2)小组2连接了如图所示的电路。正确的实验步骤为:①将5Ω电阻接入电路,调节滑动变阻器,使电压表求数为1.5V,记下电流表求数;②将5Ω电阻换成10Ω电阻,闭合开关后发现电压表示数大于1.5V,应将滑动变阻器的滑片向__________(填“左”或“右”)移动,当观察到电压表示数为_________V记下电流表示数;③将10Ω电阻换成15Ω电阻,闭合开关后发现:当滑动变阻器的滑片移动到最右端时,电流表和电压表的示数如图所示。出现故障的原因可能是()A、滑动变阻器最大阻值太大;B、滑动变阻器最大阻值太小;C、滑动变阻器断路;D、定值电阻短路。6、(2013贵州贵阳,12,3分)如图所示,是探究“电流与电阻的关系”实验电路图,电源电压保持3V不变,滑动变阻器的规格是“10Ω1A”。实验中,先在a、b两点间接入5Ω的电阻,闭合开关S,移动滑动变阻器的滑片P,使电压表的示数为2V,读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验,为了保证实验的进行,应选择下列的哪两个电阻()A.10Ω和40ΩB.20Ω和30ΩC.10Ω和20ΩD.30Ω和40Ω例(2012福建福州,30,8分)在探究“电流与电阻的关系”实验中,(1)连接电路时,开关应当____________。(2)小新将实物连接成如图所示电路,其中有一处连线错误,请你在连接错误的导线上画“×”并改正。(3)将电路连接正确后,闭合开关,移动滑动变阻器滑片P,使定值电阻R两端电压为2V,电流表示数如图所示,为________A,则R的阻值为_____Ω。(4)换上10Ω的电阻后,闭合开关,电压表示数将(选填“变大”或“变小”),此时应将滑片应向____(选填“A”或“B”)端移动,使电阻两端电压为_________V。(5)小芳同学正确连接电路后,闭合开关,移动滑动变阻器滑片,发现电流表无示数,电压表有示数,其原因可能是_______________________________________________________________________________________________________。2、下列描述物理量之间关系的图象中,正确的是()A.水的质量与体积关系B.石子下落速度与时间的关系C.晶体熔化温度与时间的关系D.电压一定时电流与电阻的关系7、如图,在探究“通过导体中的电流与电阻之间关系”的实验中,当我们将电阻由5Ω换成10Ω后,接下来的操作正确的是()A.将变阻器滑片P向左移动,保持电压表示数不变B.将变阻器滑片P向左移动,保持电流表示数不变C.将变阻器滑片P向右移动,保持电压表示数不变D.将变阻器滑片P向右移动,保持电流表示数不变33、如图是某同学研究电流与电阻关系的实物图。(1)实验时,将定值电阻R由2?换成4?,滑动变阻器R′的滑片P应向(选填“左”或“右”)端移动才能使电阻R两端的电压保持不变。(2)上表是他的实验记录,分析表中数据可知,他在实验时,将电阻R两端的电压控制在伏。34、某同学利用如图所示的电路探究“电流与电压、电阻的关系”。实验开始时,滑动变阻器的作用是__________。在探究通过导体的电流与导体两端电压关系时,应保持不变;在探究通过导体的电流与导体电阻关系时,滑动变阻器的作用是。2.(2013·江苏常熟·模拟)如图所示的电路中,电源两端的电压保持不变,电阻R2与R3的阻值均为10Ω.闭合开关S,电流表A1和A2的示数之比为3∶2.若把电流表A1和A2分...
