2014年九年级物理全册17-2欧姆定律课件（26张）VIP免费

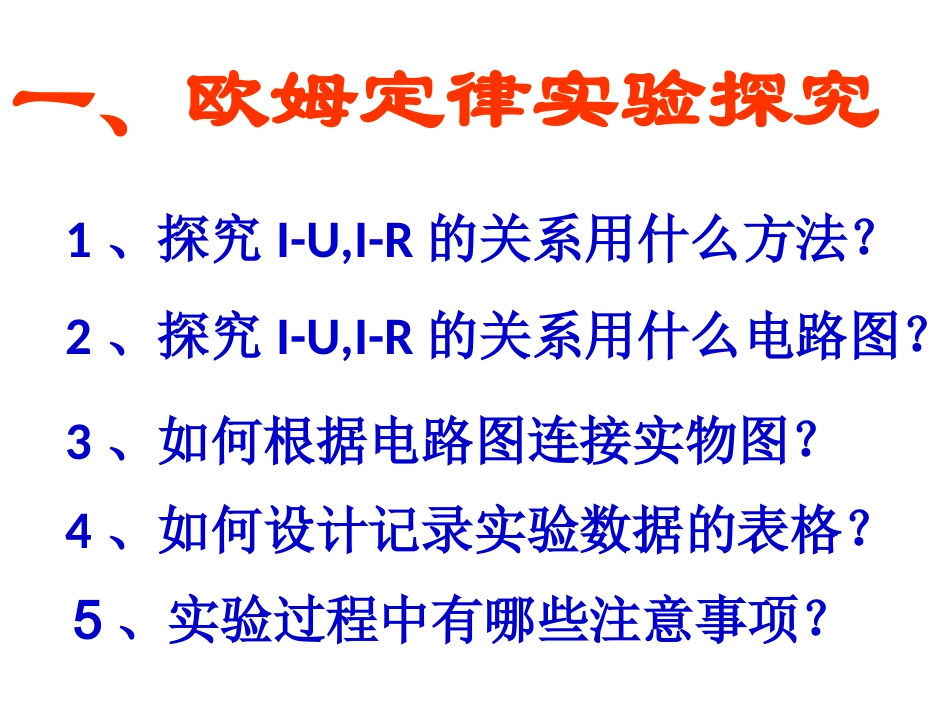

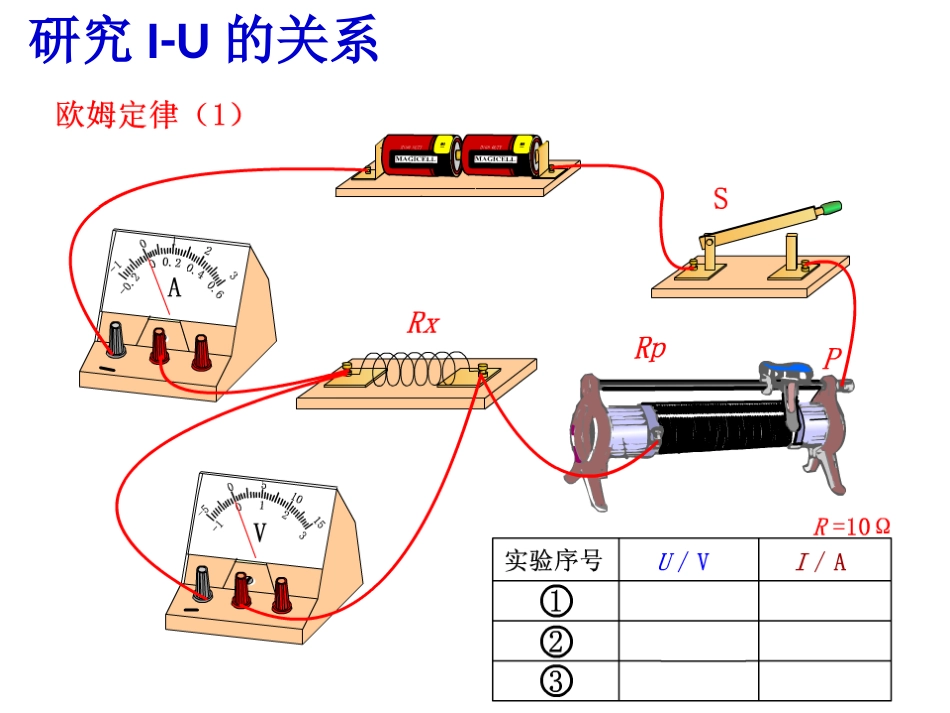

一、欧姆定律实验探究1、探究I-U,I-R的关系用什么方法？2、探究I-U,I-R的关系用什么电路图？3、如何根据电路图连接实物图？4、如何设计记录实验数据的表格？5、实验过程中有哪些注意事项？研究I-U的关系结论：电阻一定时，通过导体的电流与导体两端的电压成正比。研究I-U的关系研究I-R的关系结论：导体两端的电压一定时，通过导体的电流与导体本身的电阻成反比研究I-R的关系导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。德国物理学家欧姆欧姆定律：导体中的电流，与导体两端的电压成正比，与导体的电阻成反比。欧姆定律内容：公式：URI=IRU=R=IUUU电压伏特电压伏特（（VV））II电流安培电流安培（（AA））RR电阻欧姆电阻欧姆（（Ω））RR电阻欧姆电阻欧姆（（Ω））RUIIRUIRUIURIUR（1）公式中的单位要统一。（2）公式中的各个物理量必须对应于同一段电路。试电笔结构用来限制通过人体的电流现有一支试电笔，其中的电阻为880kΩ，氖管的电阻和人体的电阻都比这个数值小的很多，可以不计。使用时流过人体的电流是多少？解:R=880kΩ=880x103ΩU=220V所以RUI===0.25x10-3A220V880x103Ω如果把安培换算成毫安，则I=0.25mA答：使用这支试电笔时，流过人体的电流是0.25mA。U=220V电源R=880kΩI=?U=？电源R=5ΩI=0.5A有一种指示灯，电阻为5Ω，通过的电流为0.5A时才能正常发光，要使这种指示灯正常发光，应加多大的电压？牛刀小试解：由得，U=IR=0.5Ax5Ω=2.5v答：应加2.5v电压。RUI提出问题：电阻串联或并联时，总电阻是比原来大还是小？猜想：设计实验：小组交流，说出实验步骤进行实验：分工合作，记录实验现象科学探究：1、串联电阻的总电阻阻值比任何一个分电阻的阻值都大。2、并联电阻的总电阻阻值比任何一个分电阻的阻值都小。理论推导：串联电路的总电阻由欧姆定律可知：U=IR所以IR=I1R1+I2R2所以R=R1+R2结论：串联电路的总电阻等于各串联电阻之和。串联电路电流的特点：I=I1=I2电压的特点：U=U1+U2IR2UASU2U1R1U1=I1R1U2=I2R21、欧姆定律的内容和公式.2、根据欧姆定律进行简单的计算.3.用实验和理论推导的方法探究串并联电路中的电阻规律.A、当导体两端电压为零时，导体电阻也为零。B、导体两端的电压越大，导体的电阻也越大C、导体中的电流越大，导体的电阻也越大。D、导体的电阻是导体本身的性质，它的大小与导体两端的电压及导体中的电流无关。1、根据欧姆定律公式可导出关于此式，下列说法正确的是()D2、把电阻Ｒ1和Ｒ2串联在电路中，两端所加的电压为24V，通过的电流为0.2A，如果Ｒ1=80Ω，求Ｒ2。U=24VＲ1=80ΩＲ2=？I=0.2A解：由得，24V0.2A=120Ω=R2=R-R1=120Ω-80Ω=40Ω答：R2的电阻为40ΩRUI二、欧姆定律应用例、如图所示，电源电压为12V，R1阻值为8Ω闭合开关S后，电压表的示数为4V，滑动变阻器R2此时阻值达到最大。求：(1)通过R1的电流I1是多少?解：U1R1I1=4V8Ω==0.5A例、如图所示，电源电压为12V，R1阻值为8Ω闭合开关S后，电压表的示数为4V，滑动变阻器R2此时阻值达到最大。求：(2)马平同学在求滑动变阻器R2的电阻值时，解题过程如下：根据欧姆定律：R2=U/I=12V/0.5A=24Ω请你指出马平同学在解题过程中存在的错误，并写出正确的解题过程。解：U2I2R2=U-U1I1=12V-4V0.5A==16Ω例、如图所示，电源电压为12V，R1阻值为8Ω闭合开关S后，电压表的示数为4V，滑动变阻器R2此时阻值达到最大。求：⑶移动滑动变阻器使得R2有4Ω未接入电路，则此时电压表的读数是多少？解：=0.6AR2=R2－R2=16Ω－4Ω=12ΩUR1＋R2I1=12V8Ω＋12Ω=IR1U1==0.6A×8Ω=4.8V1、为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如右图所示，其中定值电阻R1=5Ω，电源电压恒为8V，R2“的规格为15Ω1A”。（1）R1在电路中的作用是。（2）当变阻器R2接入电路的阻值最大时，电压表的示数为多少？（3）当电流表读数是0.5A时，R2接入电路的阻值是多少？2、如图所示，开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A．三个电表的示数都变小B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变D．电流表A、电压表V1示数都减小，电压表V2示数增大D课堂小结：欧姆定律的实验探究欧姆定律的应用欧姆定律
