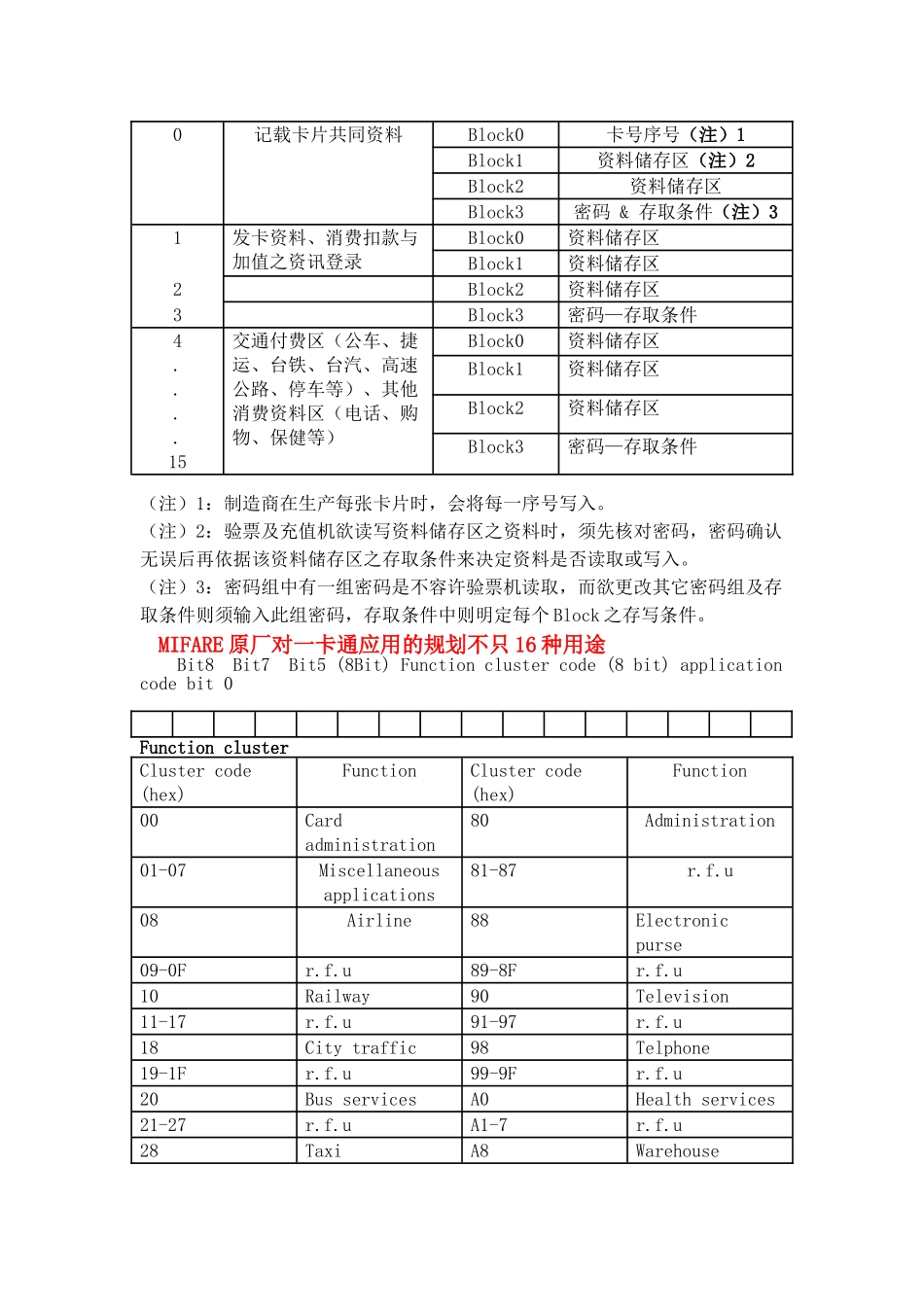

非接触式IC卡MifareS50卡详细介绍一、何谓RFID与非接触式IC卡（ContactlessSamrtCard）RFID(RadioFrequencyIdentification)常称为感应式电子晶片或近接卡、感应卡、非接触智能卡、非接触IC卡等等。一套完整RFID系统由Reader与Transponder两部分组成，其动作原理为由Reader发射一特定频率之无线电波能量给Transponder，用以驱动Transponder电路将内部之IDCode送出，此时Reader便接收此IDCode。Transponder的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制COPY，安全性高、长寿命。RFID的产品有电容式（Capacatine）、微波式（Microwave）、无线电频率RF(RadioFrequency)，因电容式在使用时须与CSC验票机几乎贴近才能感应，而微波式则须与CSC验票机直线对准，只有无线电频率式则无此限制，所以目前CSC的主流卡片是飞利浦的MIFAER卡片，其材质采用无线电频率式；而以无线电频率不含电池之CSC，其动作原理是经由内部RF天线接收由读写器所发送出来之电波，感应出一微小电源电压来供应内部电路及读写器所需之电力，亦藉由此感应电压来读写、运算、储存卡片内记忆体资料或藉由读写器和外界接触，并进行卡片和读写器彼此间之资料之交换；其卡片特性概述如下：1、尺寸：信用卡尺寸86mm*54mm*0.76mm。2、外型：坚固、防潮、不易弯曲变形。3、电池：无内部电池。4、读写距离：与读写单元间距离2-10CM内均可正确读写资料。5、读写角度：与读写单元上方半球幅度内均可正确读写资料。6、运输方式：无线电调频通信方式。7、内部构造：固态电子装置（Solid-stateElectricDevice），有内藏记忆体、微处理器晶片两种形式。8、记忆体：半导体记忆体至少1Kbytes以上容量。9、资料传输天线：卡片内藏RF感应线圈。10、内部构造：固态电晶体装置，无可动元件。11、卡片寿命：重复写入寿命至少10年或者10万次以上。12、处理速度：卡片与读写单元间通信转输速度100Kbps以上，读写验证处理时间少于300ms。13、安全特性：具高度安全性不易伪造及变造。14、技术验证：通过ISO/IEC-10373国际验证标准卡片测试方法之各项检验。二、CSC位定义表CSC具备有大容量之记忆体，可依实际应用场所（公车、地铁、停车场等）之特性加以规划，每一应用场所有一独立之记忆空间（Sector），在每个记忆空间内可分数个资料储存区（Block），每个储存区可再分多组密码区及存取条件。以地铁系统为例，其资料储存区内记载发卡日期、票种、进站站名代码、出站站名代码余额等资料。密码区为储存密码，此密码之读写过程经编、乱码及多次完整之确认处理。记忆区之存取条件区记载进出资料储存区之条件，要读写资料储存区之内容必须依存取条件之规定；例如某些资料可读取但不能写入，某些资料则可读取亦可写入。CSC位定义表空间用途储存区储存区0记载卡片共同资料Block0卡号序号（注）1Block1资料储存区（注）2Block2资料储存区Block3密码&存取条件（注）31发卡资料、消费扣款与加值之资讯登录Block0资料储存区Block1资料储存区2Block2资料储存区3Block3密码—存取条件4....15交通付费区（公车、捷运、台铁、台汽、高速公路、停车等）、其他消费资料区（电话、购物、保健等）Block0资料储存区Block1资料储存区Block2资料储存区Block3密码—存取条件（注）1：制造商在生产每张卡片时，会将每一序号写入。（注）2：验票及充值机欲读写资料储存区之资料时，须先核对密码，密码确认无误后再依据该资料储存区之存取条件来决定资料是否读取或写入。（注）3：密码组中有一组密码是不容许验票机读取，而欲更改其它密码组及存取条件则须输入此组密码，存取条件中则明定每个Block之存写条件。MIFARE原厂对一卡通应用的规划不只16种用途Bit8Bit7Bit5(8Bit)Functionclustercode(8bit)applicationcodebit0FunctionclusterClustercode(hex)FunctionClustercode(hex)Function00Cardadministration80Administration01-07Miscellaneousapplications81-87r.f.u08Airline88Electronicpurse09-0Fr.f.u89-8Fr.f.u10Railway90Television11-17r.f.u91-97r.f.u18Citytraffic98Telphone19-1Fr.f.u99-9Fr.f.u20BusservicesA0Healthservice...
