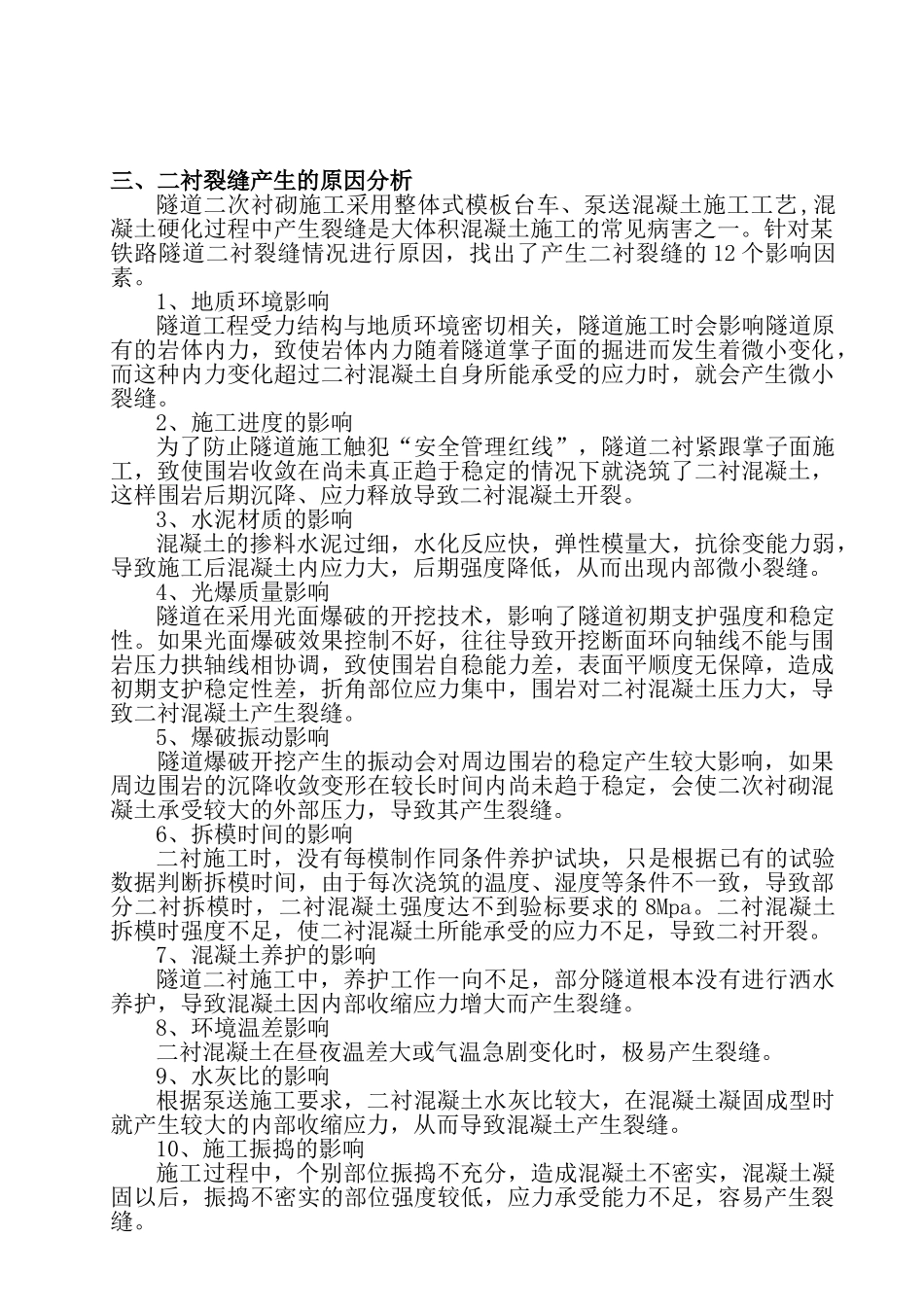

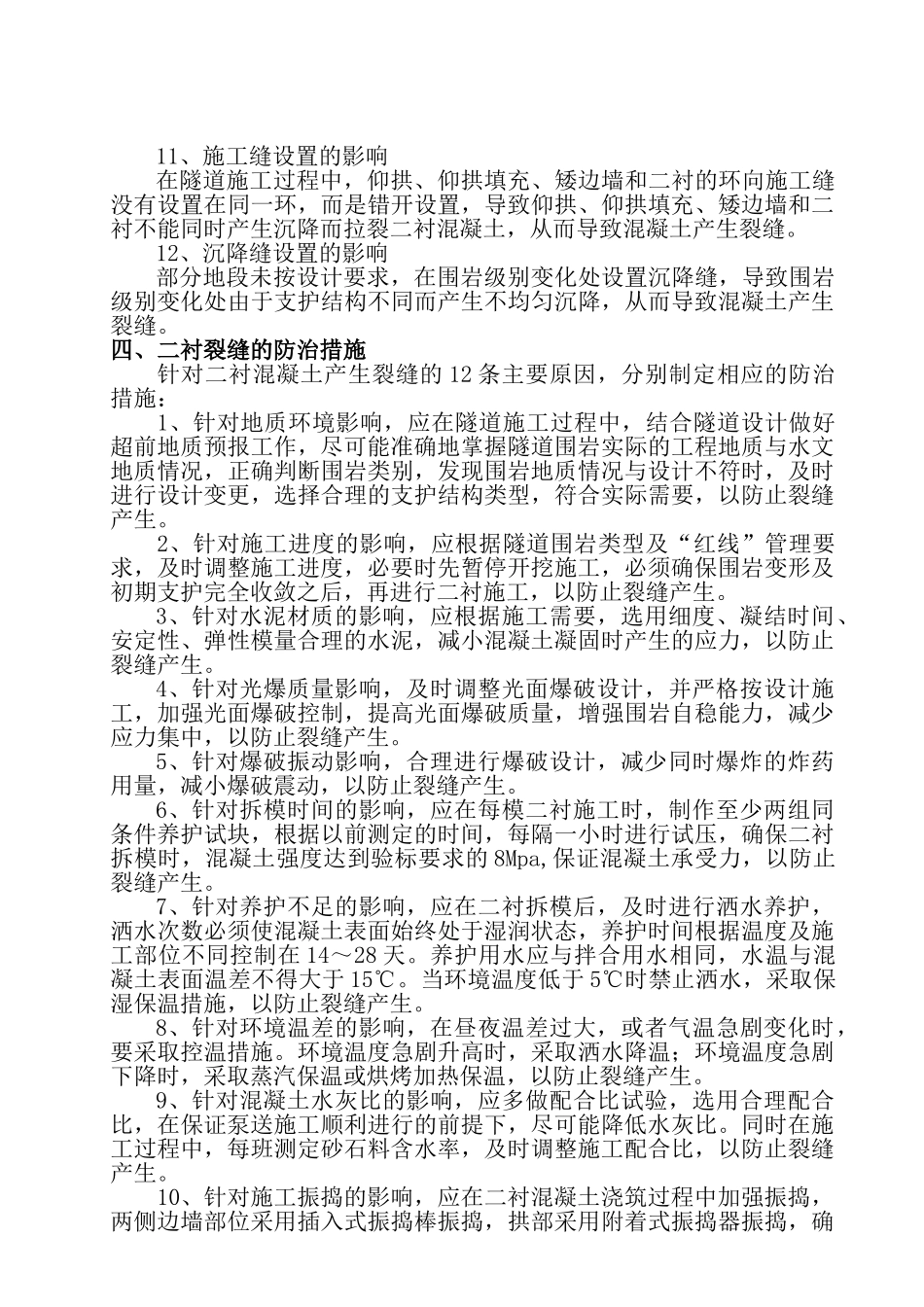

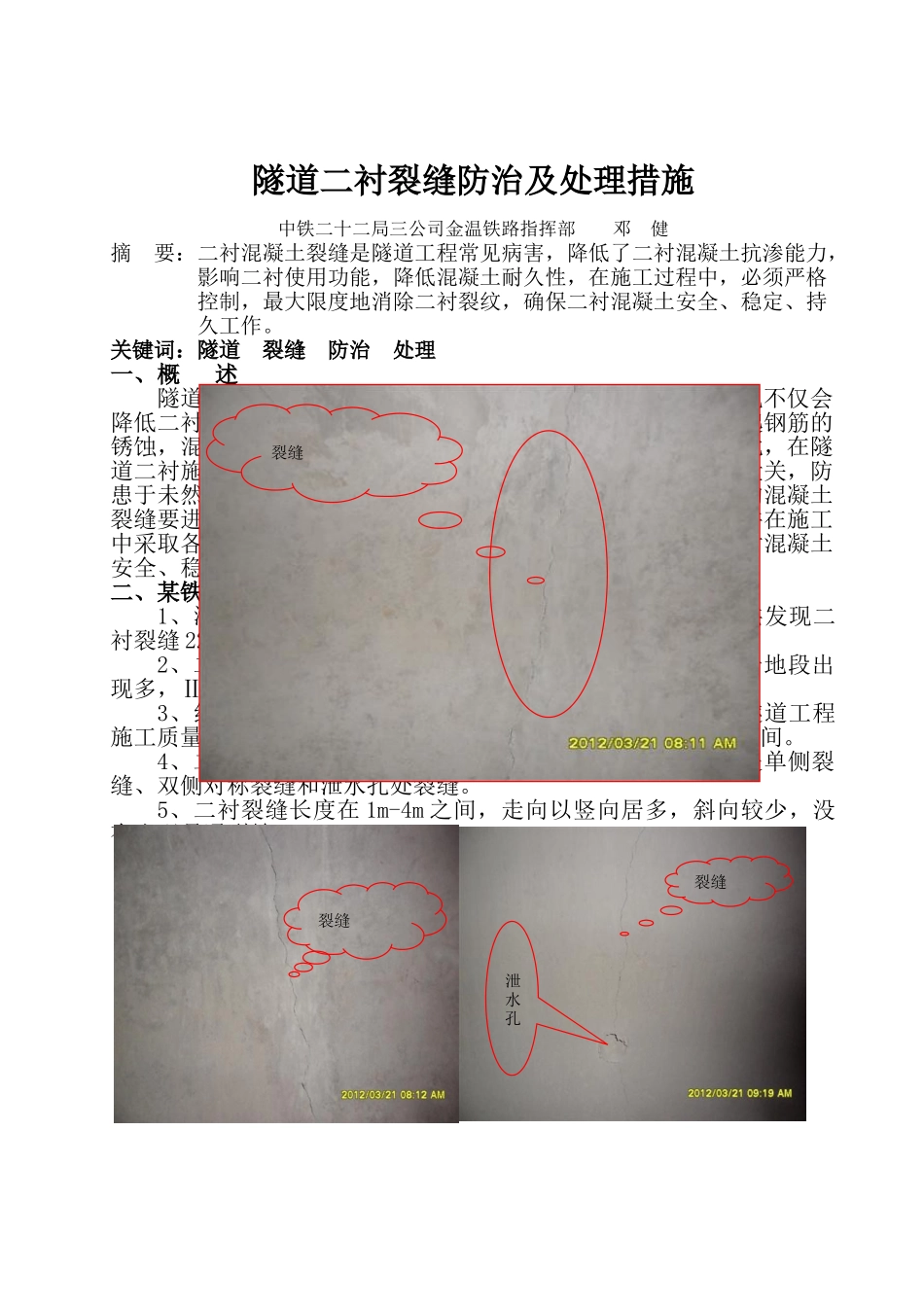

隧道二衬裂缝防治及处理措施中铁二十二局三公司金温铁路指挥部邓健摘要：二衬混凝土裂缝是隧道工程常见病害，降低了二衬混凝土抗渗能力，影响二衬使用功能，降低混凝土耐久性，在施工过程中，必须严格控制，最大限度地消除二衬裂纹，确保二衬混凝土安全、稳定、持久工作。关键词：隧道裂缝防治处理一、概述隧道二衬混凝土裂缝是隧道工程常见的病害之一，它的出现不仅会降低二衬混凝土的抗渗能力，影响二衬的使用功能，而且会引起钢筋的锈蚀，混凝土的碳化，降低材料的耐久性，影响二衬质量。因此，在隧道二衬施工过程中，必须严格按规程、规范要求施工，严把质量关，防患于未然，尽可能地减少二衬混凝土裂缝的出现。对已经出现的混凝土裂缝要进行认真研究、区别对待，采用合理的方法进行处理，并在施工中采取各种有效的预防措施来预防裂缝的出现和发展，保证二衬混凝土安全、稳定、持久地工作。二、某铁路隧道二衬裂缝现状1、浙江南部某在建铁路隧道目前二衬施工完成4600m，共发现二衬裂缝22条，平均每公里4.8条。2、二衬裂缝在洞口段出现较多，洞内较少；Ⅳ、Ⅴ级围岩地段出现多，Ⅱ、Ⅲ级围岩地段出现少。3、绝大部分二衬裂缝宽度小于0.2mm，符合《高速铁路隧道工程施工质量验收标准》要求，极个别的裂缝宽度在0.2mm-0.5mm之间。4、二衬裂缝均发生在隧道两侧边墙部位，出现形式主要是单侧裂缝、双侧对称裂缝和泄水孔处裂缝。5、二衬裂缝长度在1m-4m之间，走向以竖向居多，斜向较少，没有出现贯通裂缝。裂缝裂缝裂缝泄水孔三、二衬裂缝产生的原因分析隧道二次衬砌施工采用整体式模板台车、泵送混凝土施工工艺,混凝土硬化过程中产生裂缝是大体积混凝土施工的常见病害之一。针对某铁路隧道二衬裂缝情况进行原因，找出了产生二衬裂缝的12个影响因素。1、地质环境影响隧道工程受力结构与地质环境密切相关，隧道施工时会影响隧道原有的岩体内力，致使岩体内力随着隧道掌子面的掘进而发生着微小变化，而这种内力变化超过二衬混凝土自身所能承受的应力时，就会产生微小裂缝。2、施工进度的影响为了防止隧道施工触犯“安全管理红线”，隧道二衬紧跟掌子面施工，致使围岩收敛在尚未真正趋于稳定的情况下就浇筑了二衬混凝土，这样围岩后期沉降、应力释放导致二衬混凝土开裂。3、水泥材质的影响混凝土的掺料水泥过细，水化反应快，弹性模量大，抗徐变能力弱，导致施工后混凝土内应力大，后期强度降低，从而出现内部微小裂缝。4、光爆质量影响隧道在采用光面爆破的开挖技术，影响了隧道初期支护强度和稳定性。如果光面爆破效果控制不好，往往导致开挖断面环向轴线不能与围岩压力拱轴线相协调，致使围岩自稳能力差，表面平顺度无保障，造成初期支护稳定性差，折角部位应力集中，围岩对二衬混凝土压力大，导致二衬混凝土产生裂缝。5、爆破振动影响隧道爆破开挖产生的振动会对周边围岩的稳定产生较大影响，如果周边围岩的沉降收敛变形在较长时间内尚未趋于稳定，会使二次衬砌混凝土承受较大的外部压力，导致其产生裂缝。6、拆模时间的影响二衬施工时，没有每模制作同条件养护试块，只是根据已有的试验数据判断拆模时间，由于每次浇筑的温度、湿度等条件不一致，导致部分二衬拆模时，二衬混凝土强度达不到验标要求的8Mpa。二衬混凝土拆模时强度不足，使二衬混凝土所能承受的应力不足，导致二衬开裂。7、混凝土养护的影响隧道二衬施工中，养护工作一向不足，部分隧道根本没有进行洒水养护，导致混凝土因内部收缩应力增大而产生裂缝。8、环境温差影响二衬混凝土在昼夜温差大或气温急剧变化时，极易产生裂缝。9、水灰比的影响根据泵送施工要求，二衬混凝土水灰比较大，在混凝土凝固成型时就产生较大的内部收缩应力，从而导致混凝土产生裂缝。10、施工振捣的影响施工过程中，个别部位振捣不充分，造成混凝土不密实，混凝土凝固以后，振捣不密实的部位强度较低，应力承受能力不足，容易产生裂缝。11、施工缝设置的影响在隧道施工过程中，仰拱、仰拱填充、矮边墙和二衬的环向施工缝没有设置在同一环，而是错开设置，导致仰拱、仰拱填充、矮边墙和二衬不能同时产生沉降而拉裂二衬混凝土，从而导致混凝土产...
