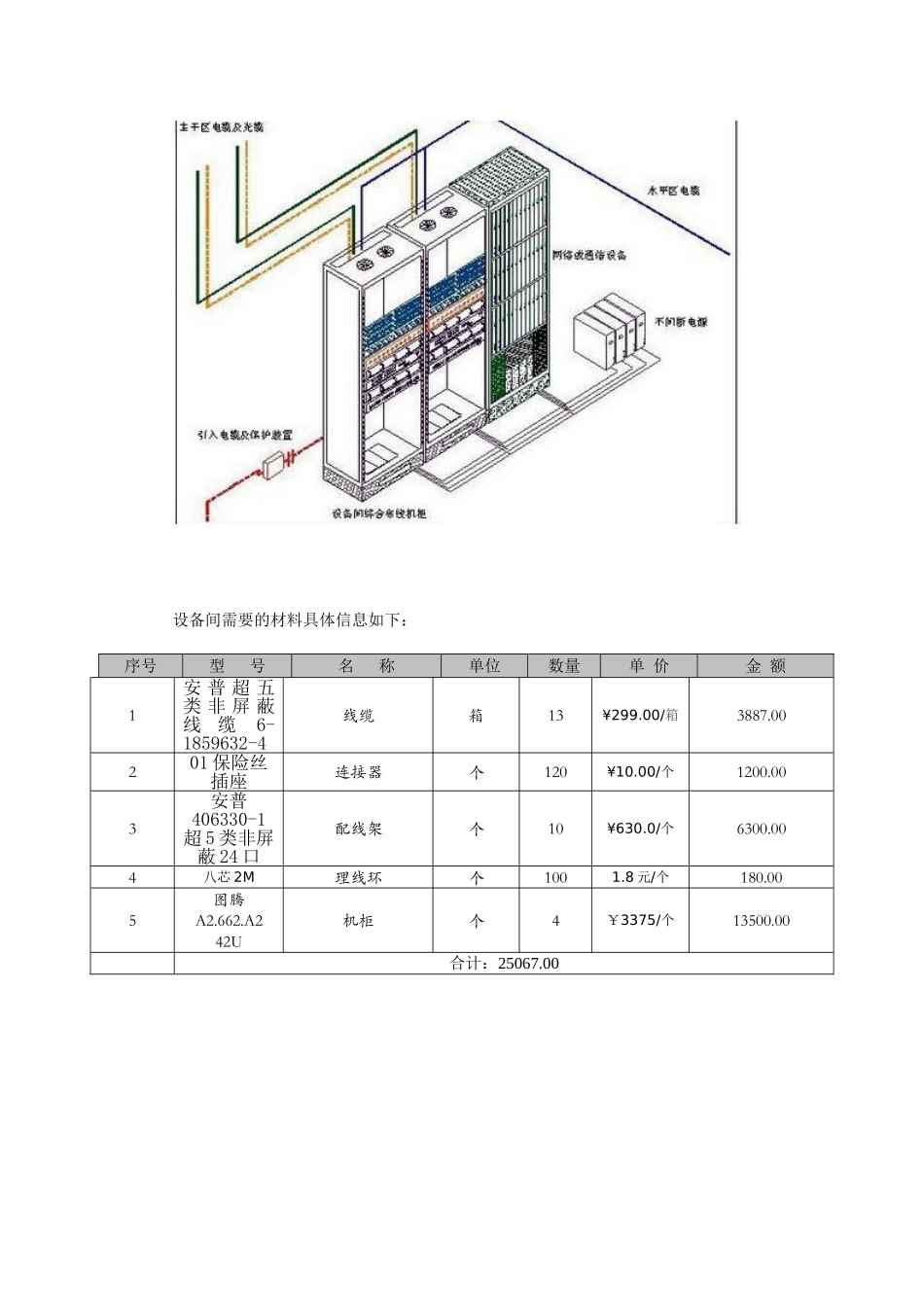

2.4.4设备间子系统设备间是每一幢建筑物安装进出线设备，进行综合布线及其应用系统管理和维护的场所，主要设置建筑物配线设备，路由器，交换机，它是整个建筑物的主要布线区。设备间温度、湿度、尘埃、照明、电磁场干扰、内部装修、噪声、火灾报警等设施必须符合验收标准。设备间的最小安全尺寸是28OcmX2OOcm，标准的天花板高度为24Ocm，门的大小至少为2.1mx1m，向外开。尽量将设备柜放在靠近竖井的位置，在柜子上方应装有通风口用于设备通风。对于一幢学生宿舍楼，在其一层选择一个设备间作为进线间，内部设整栋宿舍综合布线的路由器，交换机，服务器，主配线架（BD/FD），位置尽量选择几个楼层配线间及竖井中间，减少配线间距离。楼层交换间设置要求为至每个学生宿舍内数据端口最远不超过90米。如数量不多，距离不超过规范要求时，可将楼层配线架设在中间楼层。上下敷设水平电缆，此时可减少楼层配线设备。设计原则：1)设备间的建设标准应按机房建设标准设计2)设备间要有良好的工作环境（包括温度和湿度）3)设备间要有足够的空间保障设备的存放设备间的大体布局如下图：设备间需要的材料具体信息如下：序号型号名称单位数量单价金额1安普超五类非屏蔽线缆6-1859632-4线缆箱13¥299.00/箱3887.00201保险丝插座连接器个120¥10.00/个1200.003安普406330-1超5类非屏蔽24口配线架个10¥630.0/个6300.004八芯2M理线环个1001.8元/个180.005图腾A2.662.A242U机柜个4￥3375/个13500.00合计：25067.002.4.5管理间子系统管理是对设备间，交接间和工作区的配线设备线缆，信息插座等设施，按一定的模式进行标志和记录，并将引至每个宿舍的数据电缆，电话语音电缆线配线设备，端接点，安装通道和安装空间给与一定的标志。设计原则：1)配线架的配线对数可由管理的信息点数决定；2)利用配线架的跳线功能，可使布线系统更具灵活性、功能更齐全。3)管理间子系统应有足够的空间放置配线架和网络设备。4)配线架一般由光配线盒和铜配线架组成5)保持一定的温度(22C)与湿度，保养好设备。6)有Hub和交换器的地方要配有专用稳压电源。7)交接区应有良好的标记(标签,距管口6-8CM)系统;管理间子系统需要的材料及具体信息如下：学生宿舍的管理间的配线表方便于后期维护管理，可以清晰的排查故障，也能方便检测，有利于操作，提高效率。学生宿舍7、8栋的配线架的连接线表一样。如下表学生宿舍7栋配线架接线表机架号：接线架排1接线架排2接线架排3端口号用户房间号用户端口号端口号用户房间号用户端口号端口号用户房间号用户端口号111序号型号名称单位数量单价金额性能参数1安普406330-1超5类非屏蔽24口配线架个10¥630.06300.00性能成熟稳定，适合于多用户之间灵活使用，支持通用打线方式2正泰DZ47LE32A总电线闸个250￥31.07750.00保护电源漏电，维护安全用电3安普RJ45超五类网络信息模块个250￥5.501375.00满足T568A超五类传输标准，适用于设备间与工作间通信连接4TP-LINKTL-SG2224P交换器个3￥1850.05550.00适用于校园网络搭建，所有端口均具备线速转发能力，能有效防范ARP攻击5信号防雷模块IT_SU3防雷模块个240￥59.0014160提供同轴电缆，双绞线，电话语音信号防雷，必须接地合计：34885.002223334445556667778889991010101111111212121313131414141515151616161717171818181919192020202.4.6建筑群子系统由连接各建筑物之间的综合布线缆线，建筑群配线设备和跳线等组成。每个学生宿舍区由许多幢宿舍楼，其语音，数据网由校园网引来。校内区总的校园网络管理中心一般设在学校的图书馆或数据中心内，它是连接外部公用网，专用网和内部各教学楼，实验楼，宿舍楼的交换中心，引至各幢宿舍的线缆数据网主干线采用多模光纤，语音网络干线采用大对数3类电缆，敷设方法采用管道和人（手）孔井方式。设计原则：•硬件设备包括:导线电缆，光缆，以及防止电缆上的脉冲电压进入建筑物的电气保护装置(接地装置)。•在建筑群子系统中，会遇到室外敷设电缆的问题，一般有３种：架空电缆、直埋电缆、地下管道电缆，或者3种的任何组合。•此外，安装时至少预留１～２个备用管孔，以供扩充之用。序号型号名称单位数量单价金额...
