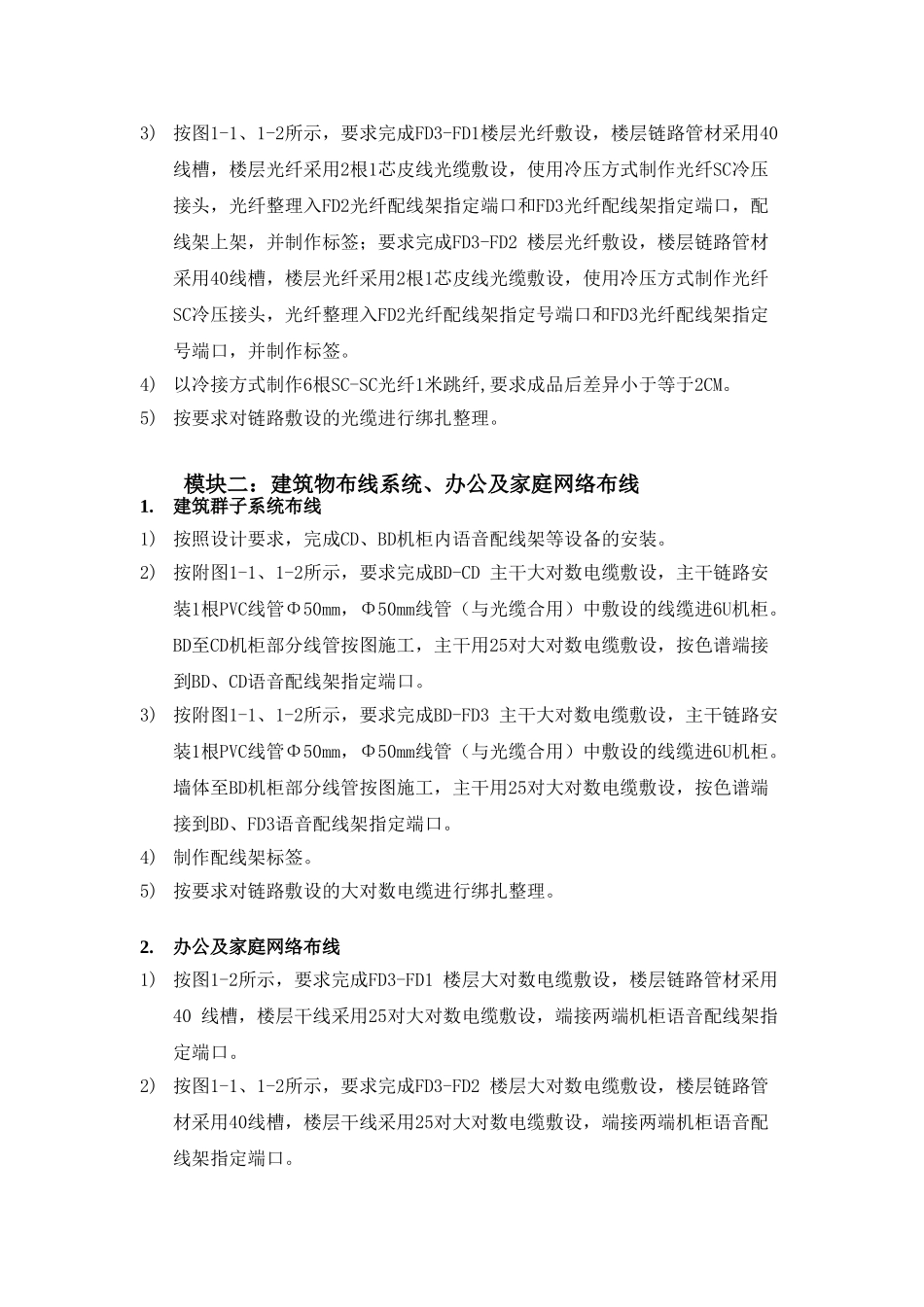

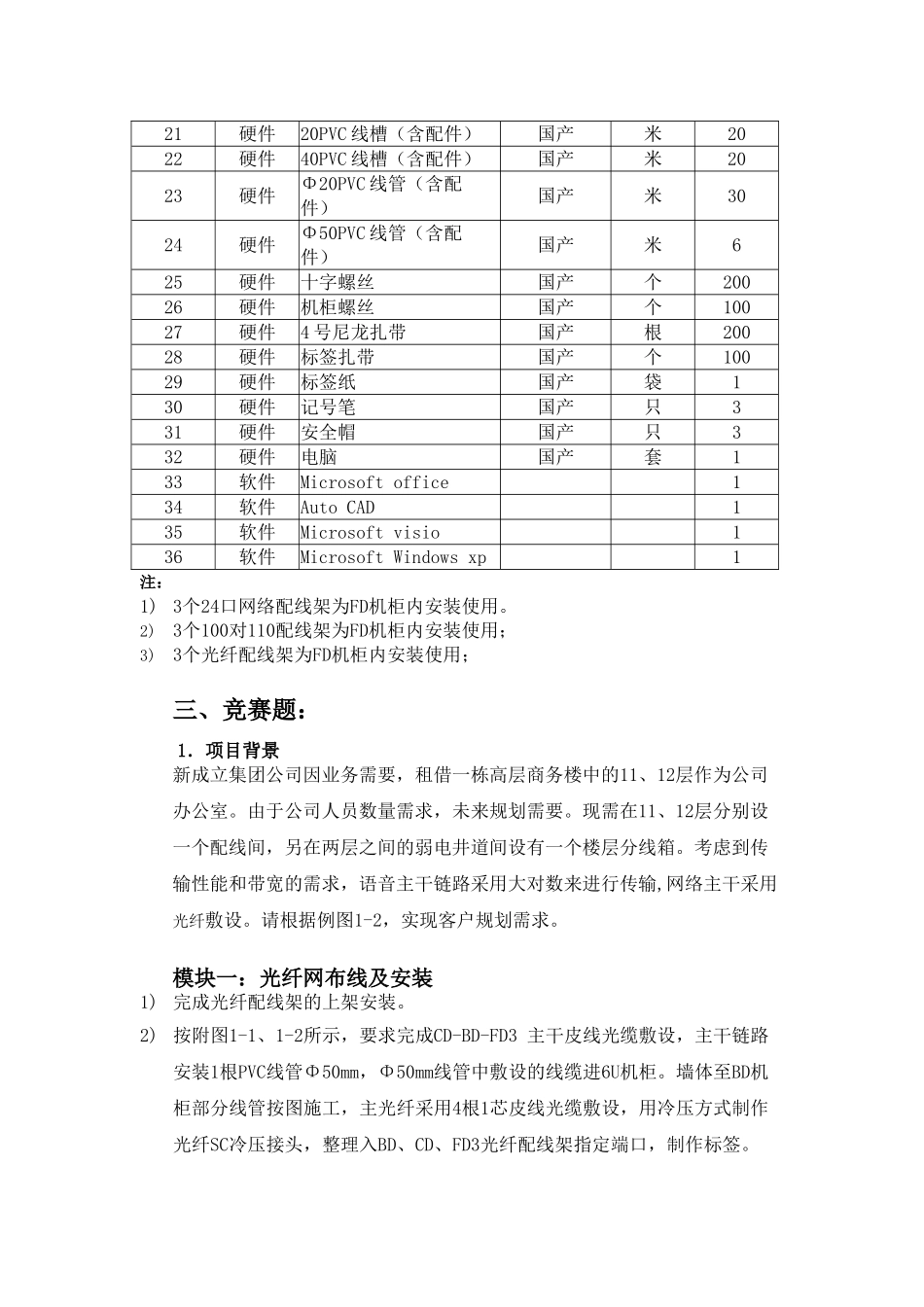

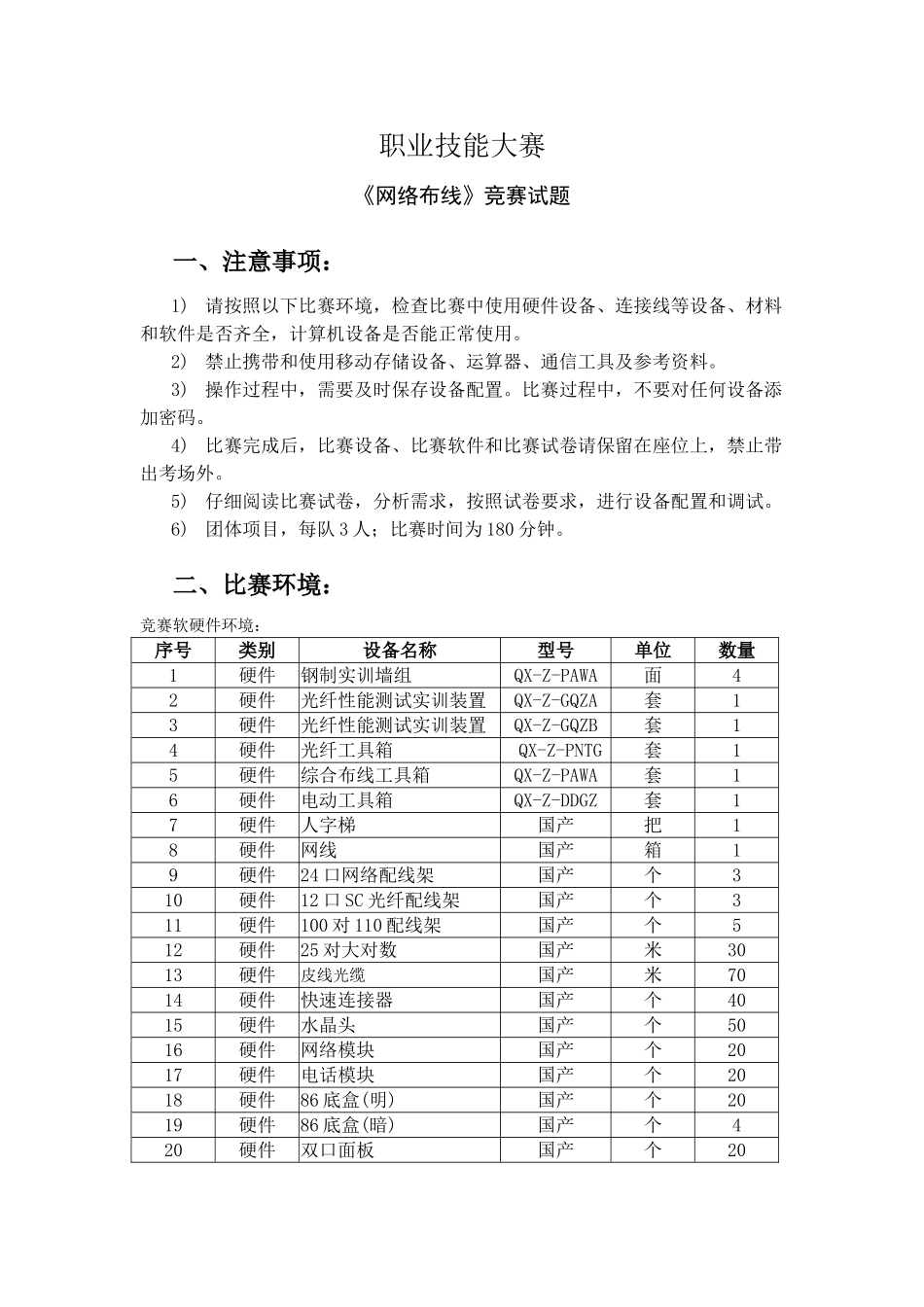

职业技能大赛《网络布线》竞赛试题一、注意事项：1)请按照以下比赛环境，检查比赛中使用硬件设备、连接线等设备、材料和软件是否齐全，计算机设备是否能正常使用。2)禁止携带和使用移动存储设备、运算器、通信工具及参考资料。3)操作过程中，需要及时保存设备配置。比赛过程中，不要对任何设备添加密码。4)比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。5)仔细阅读比赛试卷，分析需求，按照试卷要求，进行设备配置和调试。6)团体项目，每队3人；比赛时间为180分钟。二、比赛环境：竞赛软硬件环境：序号类别设备名称型号单位数量1硬件钢制实训墙组QX-Z-PAWA面42硬件光纤性能测试实训装置QX-Z-GQZA套13硬件光纤性能测试实训装置QX-Z-GQZB套14硬件光纤工具箱QX-Z-PNTG套15硬件综合布线工具箱QX-Z-PAWA套16硬件电动工具箱QX-Z-DDGZ套17硬件人字梯国产把18硬件网线国产箱19硬件24口网络配线架国产个310硬件12口SC光纤配线架国产个311硬件100对110配线架国产个512硬件25对大对数国产米3013硬件皮线光缆国产米7014硬件快速连接器国产个4015硬件水晶头国产个5016硬件网络模块国产个2017硬件电话模块国产个2018硬件86底盒(明)国产个2019硬件86底盒(暗)国产个420硬件双口面板国产个2021硬件20PVC线槽（含配件）国产米2022硬件40PVC线槽（含配件）国产米2023硬件Φ20PVC线管（含配件）国产米3024硬件Φ50PVC线管（含配件）国产米625硬件十字螺丝国产个20026硬件机柜螺丝国产个10027硬件4号尼龙扎带国产根20028硬件标签扎带国产个10029硬件标签纸国产袋130硬件记号笔国产只331硬件安全帽国产只332硬件电脑国产套133软件Microsoftoffice134软件AutoCAD135软件Microsoftvisio136软件MicrosoftWindowsxp1注：1)3个24口网络配线架为FD机柜内安装使用。2)3个100对110配线架为FD机柜内安装使用；3)3个光纤配线架为FD机柜内安装使用；三、竞赛题：1．项目背景新成立集团公司因业务需要，租借一栋高层商务楼中的11、12层作为公司办公室。由于公司人员数量需求，未来规划需要。现需在11、12层分别设一个配线间，另在两层之间的弱电井道间设有一个楼层分线箱。考虑到传输性能和带宽的需求，语音主干链路采用大对数来进行传输,网络主干采用光纤敷设。请根据例图1-2，实现客户规划需求。模块一：光纤网布线及安装1)完成光纤配线架的上架安装。2)按附图1-1、1-2所示，要求完成CD-BD-FD3主干皮线光缆敷设，主干链路安装1根PVC线管Φ50mm，Φ50mm线管中敷设的线缆进6U机柜。墙体至BD机柜部分线管按图施工，主光纤采用4根1芯皮线光缆敷设，用冷压方式制作光纤SC冷压接头，整理入BD、CD、FD3光纤配线架指定端口，制作标签。3)按图1-1、1-2所示，要求完成FD3-FD1楼层光纤敷设，楼层链路管材采用40线槽，楼层光纤采用2根1芯皮线光缆敷设，使用冷压方式制作光纤SC冷压接头，光纤整理入FD2光纤配线架指定端口和FD3光纤配线架指定端口，配线架上架，并制作标签；要求完成FD3-FD2楼层光纤敷设，楼层链路管材采用40线槽，楼层光纤采用2根1芯皮线光缆敷设，使用冷压方式制作光纤SC冷压接头，光纤整理入FD2光纤配线架指定号端口和FD3光纤配线架指定号端口，并制作标签。4)以冷接方式制作6根SC-SC光纤1米跳纤,要求成品后差异小于等于2CM。5)按要求对链路敷设的光缆进行绑扎整理。模块二：建筑物布线系统、办公及家庭网络布线1.建筑群子系统布线1)按照设计要求，完成CD、BD机柜内语音配线架等设备的安装。2)按附图1-1、1-2所示，要求完成BD-CD主干大对数电缆敷设，主干链路安装1根PVC线管Φ50mm，Φ50mm线管（与光缆合用）中敷设的线缆进6U机柜。BD至CD机柜部分线管按图施工，主干用25对大对数电缆敷设，按色谱端接到BD、CD语音配线架指定端口。3)按附图1-1、1-2所示，要求完成BD-FD3主干大对数电缆敷设，主干链路安装1根PVC线管Φ50mm，Φ50mm线管（与光缆合用）中敷设的线缆进6U机柜。墙体至BD机柜部分线管按图施工，主干用25对大对数电缆敷设，按色谱端接到BD、FD3语音配线架指定端口。4)制作配线架标签。5)按要求对链路敷设的大对数电缆进行绑扎整理。2.办公及家庭网络布线1)按图1-2所示，...
