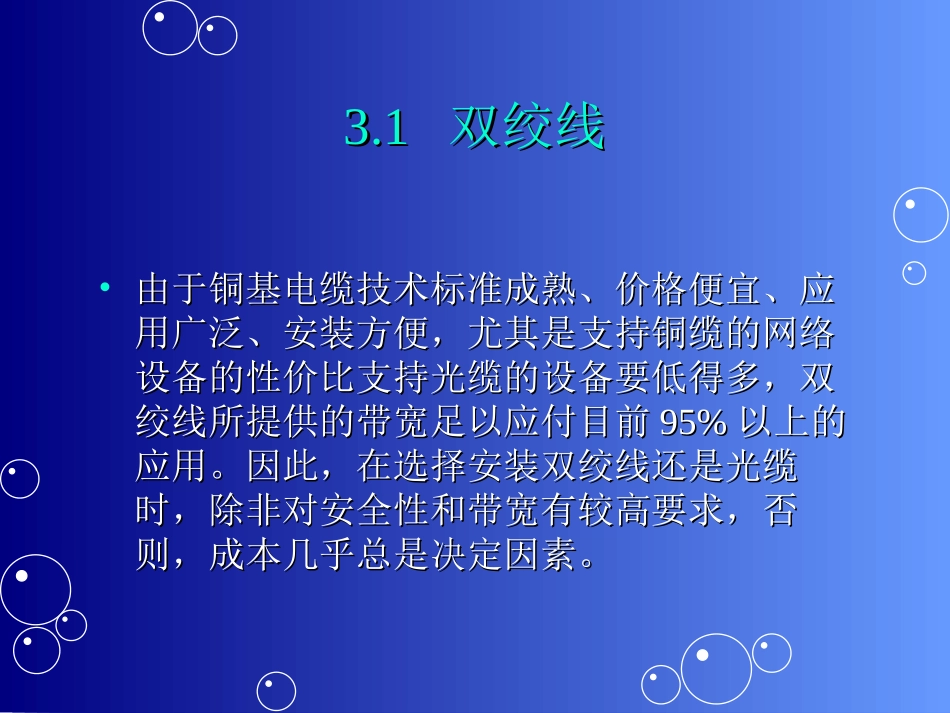

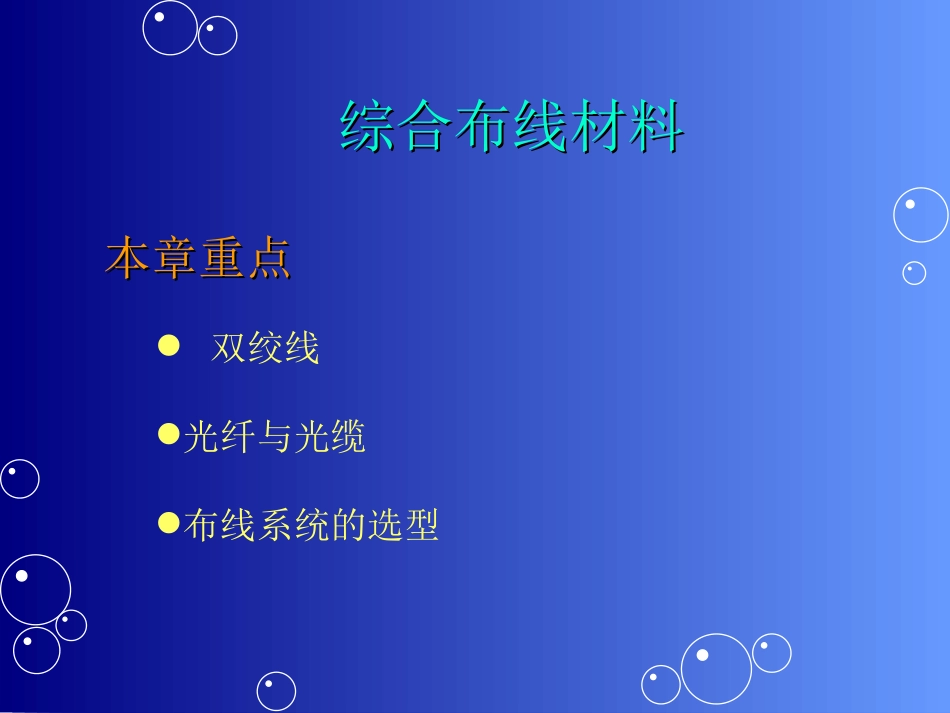

网络综合布线材料简介网络综合布线材料简介综合布线材料综合布线材料本章重点本章重点双绞线光纤与光缆布线系统的选型3.13.1双绞线双绞线•由于铜基电缆技术标准成熟、价格便宜、应由于铜基电缆技术标准成熟、价格便宜、应用广泛、安装方便，尤其是支持铜缆的网络用广泛、安装方便，尤其是支持铜缆的网络设备的性价比支持光缆的设备要低得多，双设备的性价比支持光缆的设备要低得多，双绞线所提供的带宽足以应付目前绞线所提供的带宽足以应付目前95%95%以上的以上的应用。因此，在选择安装双绞线还是光缆应用。因此，在选择安装双绞线还是光缆时，除非对安全性和带宽有较高要求，否时，除非对安全性和带宽有较高要求，否则，成本几乎总是决定因素。则，成本几乎总是决定因素。•双绞线作为一种价格低廉、性能优良的传输介双绞线作为一种价格低廉、性能优良的传输介质，在综合布线系统中被广泛应用于水平布质，在综合布线系统中被广泛应用于水平布线。双绞线价格低廉、连接可靠、维护简单，线。双绞线价格低廉、连接可靠、维护简单，可用于数据传输，还可以用于语音和多媒体传可用于数据传输，还可以用于语音和多媒体传输。输。3.1.13.1.1双绞线的分类与适用双绞线的分类与适用•双绞线是网络综合布线施工中最常用的一种传双绞线是网络综合布线施工中最常用的一种传输介质。它采用了一对互相绝缘的金属导线互输介质。它采用了一对互相绝缘的金属导线互相绞合的方式来抵御一部分外界电磁波干扰。相绞合的方式来抵御一部分外界电磁波干扰。把两根绝缘的铜导线按一定密度互相绞在一把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波传输中辐射的电波会被另一根线上发出的电波抵消，双绞线的名字也是由此而来。抵消，双绞线的名字也是由此而来。1.1.双绞线双绞线2.2.屏蔽双绞线和非屏蔽双绞线屏蔽双绞线和非屏蔽双绞线导线绕对拉绳护套导线绝缘层导线拉绳护套非屏蔽双绞线2.2.屏蔽双绞线和非屏蔽双绞线屏蔽双绞线和非屏蔽双绞线STP屏蔽双绞线护套绕对屏蔽层编织网屏蔽层导线绕对导线绝缘层导线编织网屏蔽层绕对屏蔽层护套3.43.4对双绞线与大对数双绞线对双绞线与大对数双绞线24对UDP电缆大对数电缆截面图4.4.超五类、六类与七类双绞线超五类、六类与七类双绞线超五类UTP双绞线六类UTP双绞线七类S/STP双绞线3.1.23.1.2双绞线的工程应用双绞线的工程应用水平布线——双绞线主干布线——光缆建筑群布线——光缆3.1.3RJ-453.1.3RJ-45连接器连接器水晶头和双绞线连线屏蔽水晶头和双绞线连线3.23.2光纤与光缆光纤与光缆•随着光纤和光纤设备价格的不断下降，光纤随着光纤和光纤设备价格的不断下降，光纤被越来越多地应用于局域网布线。由于光纤被越来越多地应用于局域网布线。由于光纤具有链路带宽高、传输距离长的特点，因具有链路带宽高、传输距离长的特点，因此，除被应用于楼宇之间的布线外，还被广此，除被应用于楼宇之间的布线外，还被广泛应用于服务器机房的布线，以实现中心交泛应用于服务器机房的布线，以实现中心交换机与骨干交换机，以及中心交换机与服务换机与骨干交换机，以及中心交换机与服务器之间的高速连接。器之间的高速连接。3.2.13.2.1光纤光纤由于光纤在传输信息时使用光信号，而不是电信号，所以，光纤传输的信息不会受到电磁干扰的影响。此外，光纤功率损失少、传输衰减小、保密性强，并有极大的传输带宽，因此，被广泛应用于综合布线的建筑群主干布线子系统和建筑物主干布线子系统。光纤的分类：•单模与多模。单模光纤（SingleModeFiber，SMF）采用激光二极管LD（injectionlaserdiode）作为光源，而多模光纤（MultiModeFiber，MMF）采用发光二极管LED（light-emittingdiode）为光源。•多模光纤的芯线粗，直径大约为15μm~50μm。单模光纤的纤芯则相应较细，直径大约只有4μm~10μm。•根据光纤工作波长的不同，可分为短波长（0.8μm~0.9μm）光纤、长波长（1.0μm~1.7μm）光纤和超长波长（>2μm）光纤。3.2.13.2.1光纤光纤1.室内光缆和室...
