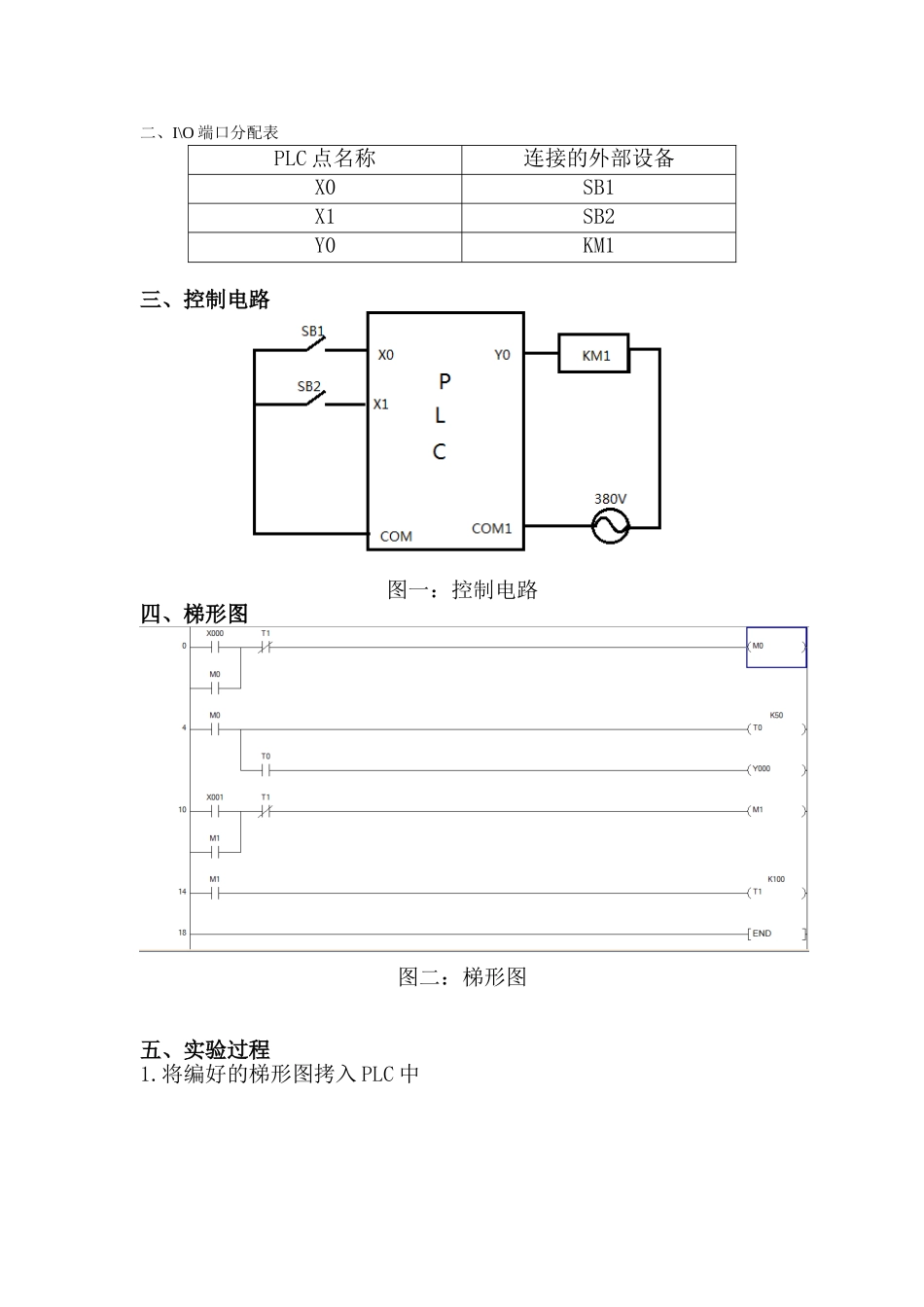

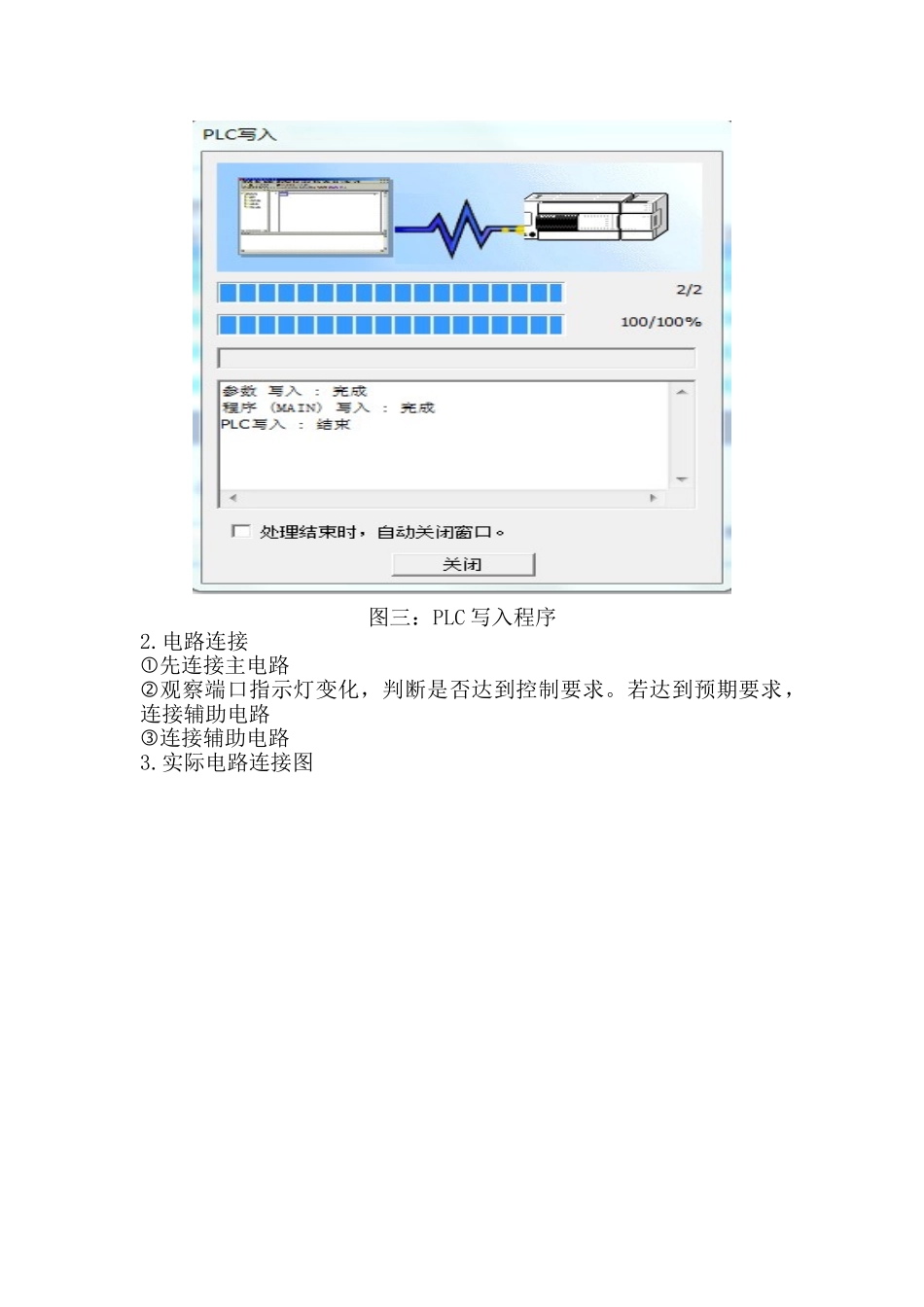

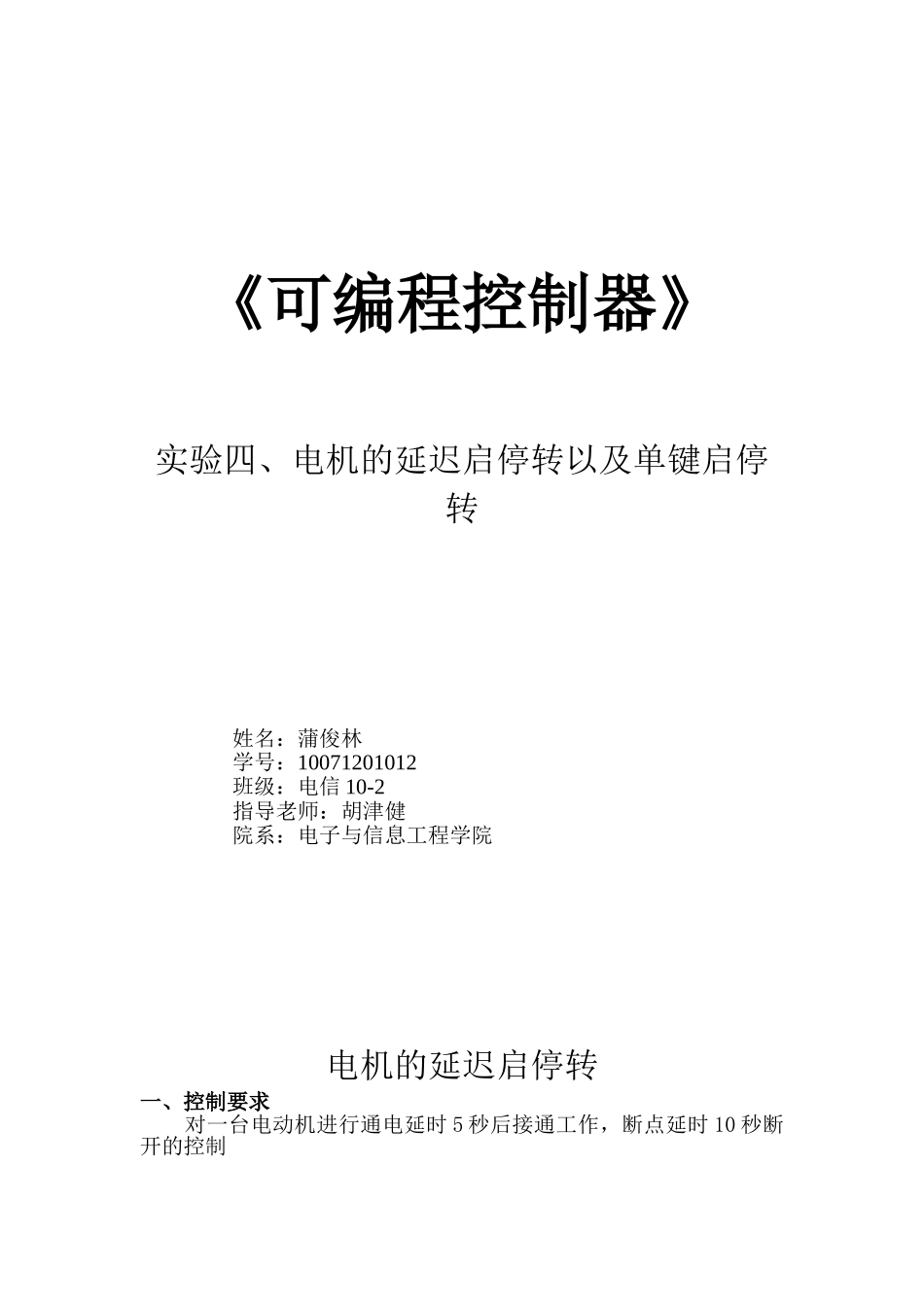

《可编程控制器》实验四、电机的延迟启停转以及单键启停转姓名：蒲俊林学号：10071201012班级：电信10-2指导老师：胡津健院系：电子与信息工程学院电机的延迟启停转一、控制要求对一台电动机进行通电延时5秒后接通工作，断点延时10秒断开的控制二、I\O端口分配表PLC点名称连接的外部设备X0SB1X1SB2Y0KM1三、控制电路图一：控制电路四、梯形图图二：梯形图五、实验过程1.将编好的梯形图拷入PLC中图三：PLC写入程序2.电路连接先连接主电路观察端口指示灯变化，判断是否达到控制要求。若达到预期要求，连接辅助电路连接辅助电路3.实际电路连接图图四：实际连接图4.工作现象按下启动键后，电动机5秒后开始转动。按下停止键后电动机仍然转动，10秒后停止转动。达到控制要求。单键启停转一、控制要求计数器的应用，对一台电动机通过一个按键控制启停二、I\O端口分配表PLC点名称连接的外部设备X0SB1Y0KM1三、控制电路图一：控制电路四、梯形图图二：梯形图五、实验过程1.将编好的梯形图拷入PLC中图三：PLC写入程序2.电路连接先连接主电路观察端口指示灯变化，判断是否达到控制要求。若达到预期要求，连接辅助电路连接辅助电路3.实际电路连接图图四：实际连接图4.工作现象按下启动键后，电动机开始转动。再次按下启动键后电动机停止转动。达到控制要求。六、心得体会本次实验达到了预期的控制要求，熟悉了计数器的使用。利用计数器通过一个按键控制电动机的启停，不仅使控制过程变得简单，而且节省了端口，简化了电路。
