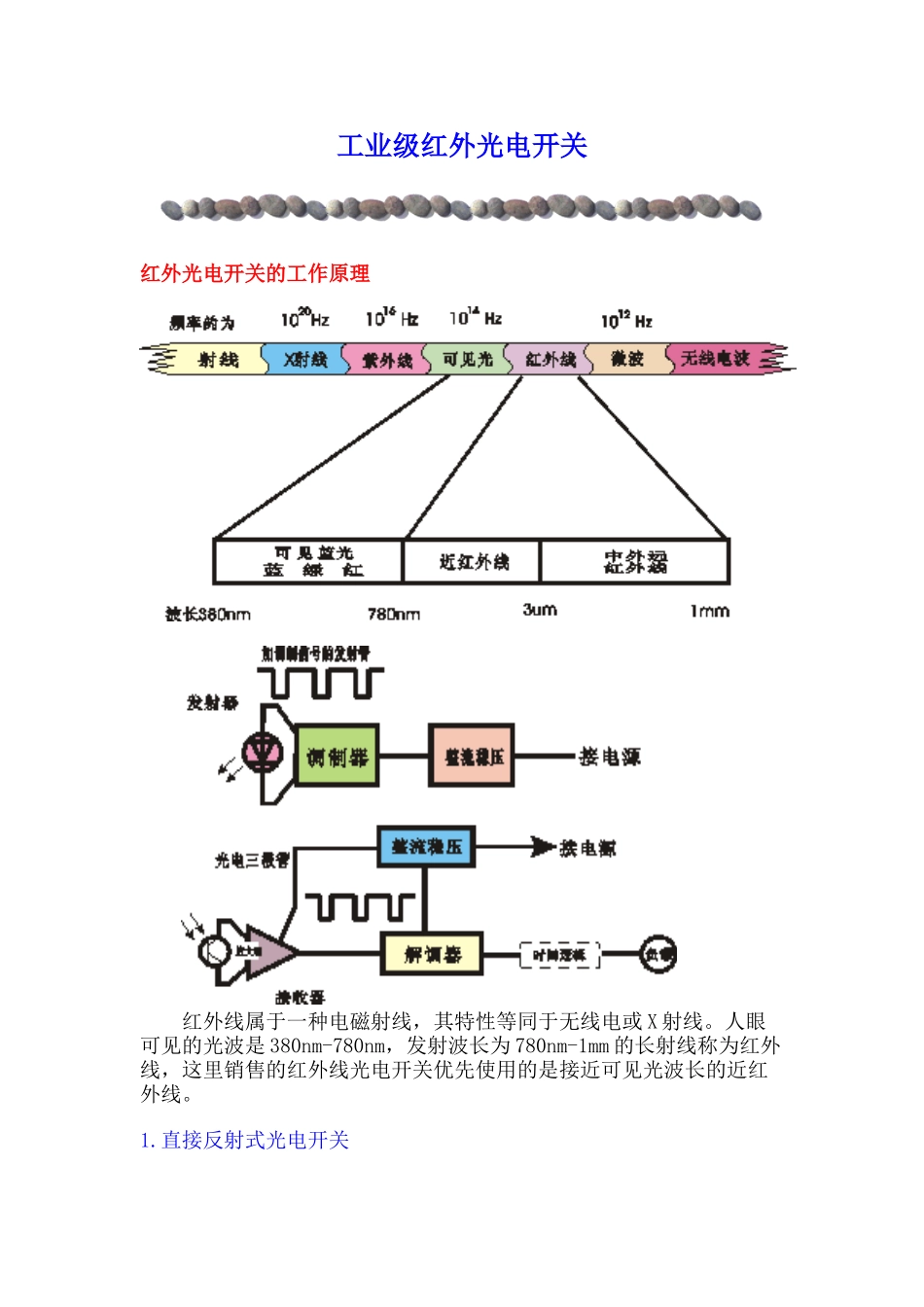

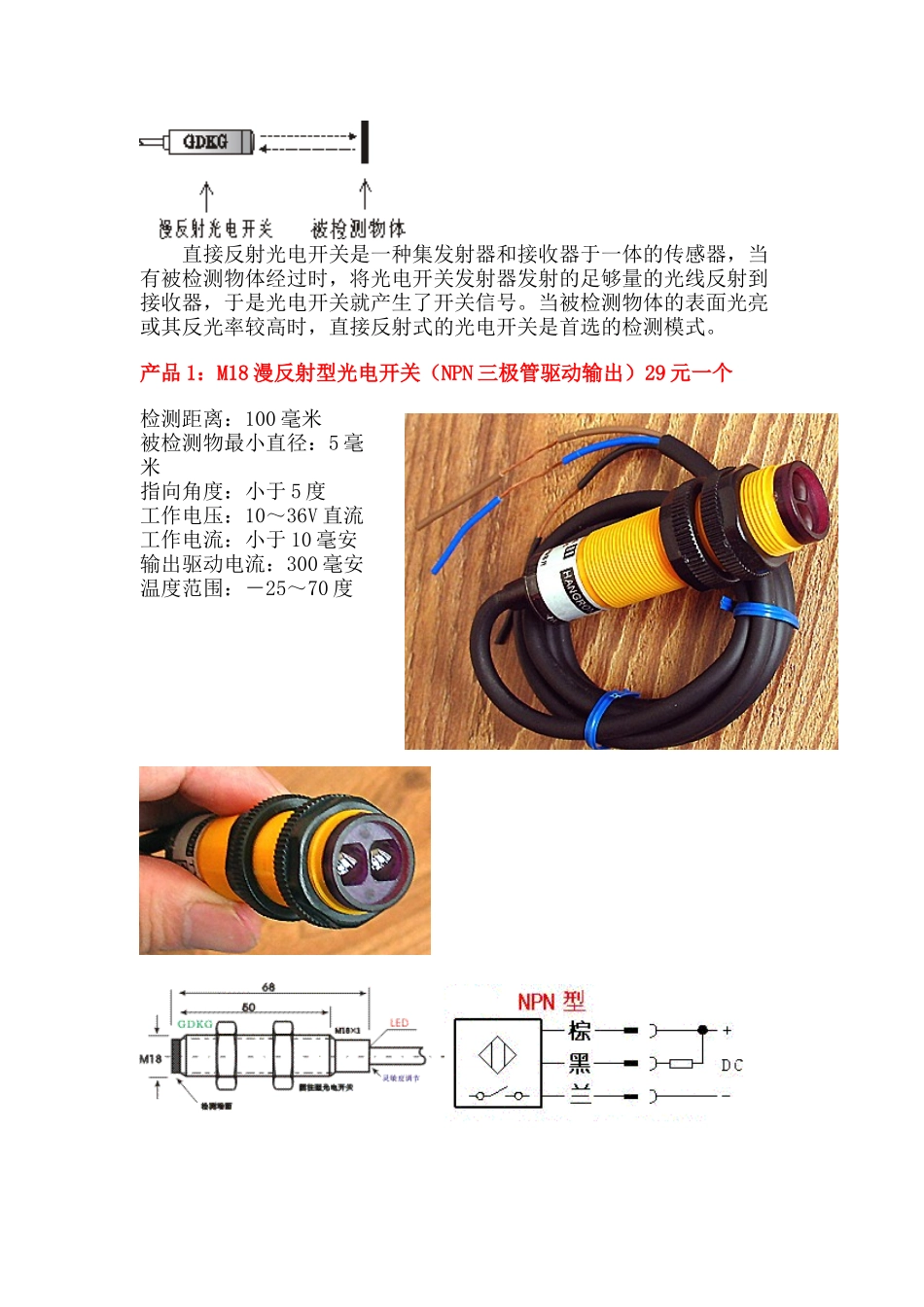

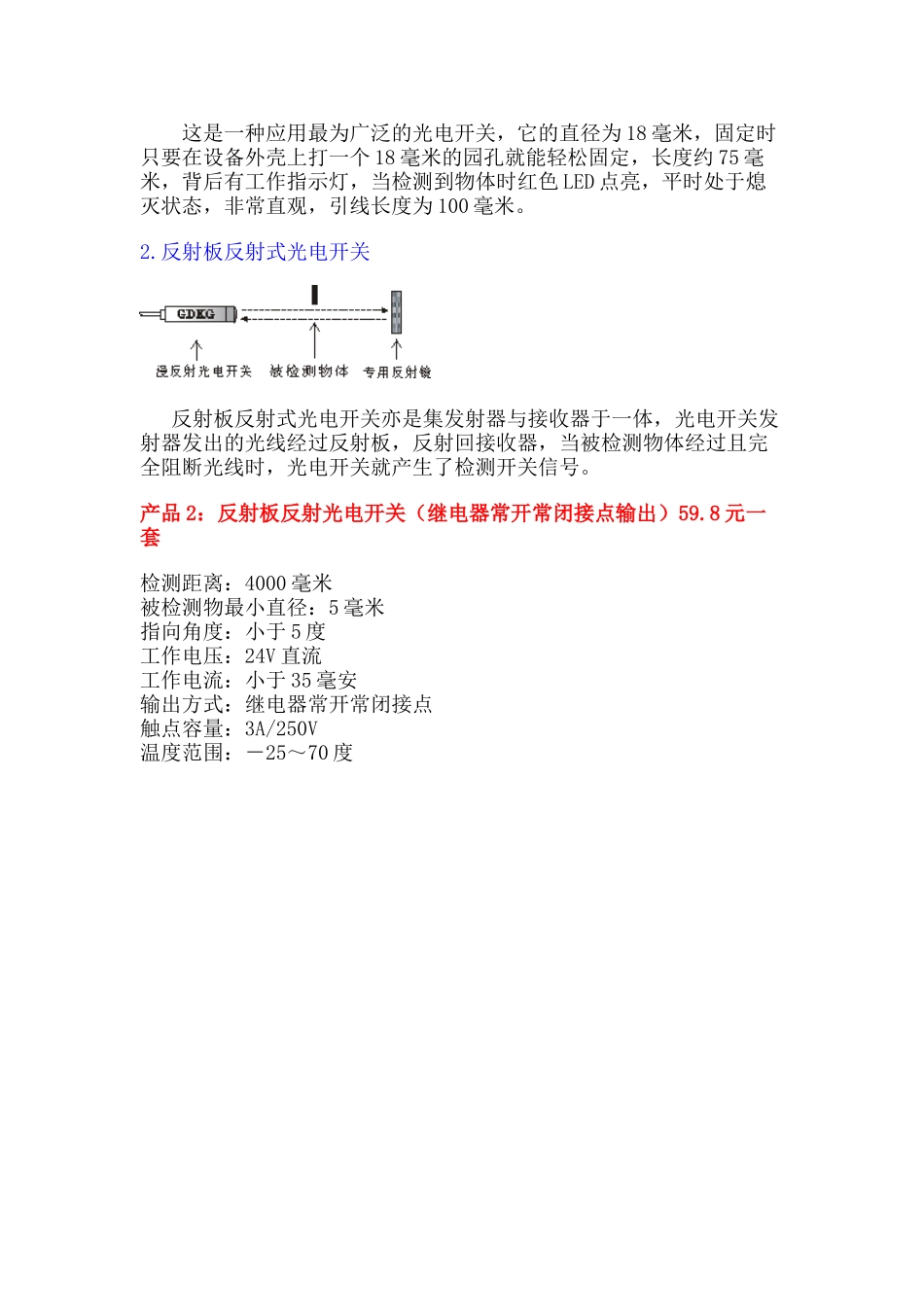

工业级红外光电开关红外光电开关的工作原理红外线属于一种电磁射线，其特性等同于无线电或X射线。人眼可见的光波是380nm-780nm，发射波长为780nm-1mm的长射线称为红外线，这里销售的红外线光电开关优先使用的是接近可见光波长的近红外线。1.直接反射式光电开关直接反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率较高时，直接反射式的光电开关是首选的检测模式。产品1：M18漫反射型光电开关（NPN三极管驱动输出）29元一个检测距离：100毫米被检测物最小直径：5毫米指向角度：小于5度工作电压：10～36V直流工作电流：小于10毫安输出驱动电流：300毫安温度范围：－25～70度这是一种应用最为广泛的光电开关，它的直径为18毫米，固定时只要在设备外壳上打一个18毫米的园孔就能轻松固定，长度约75毫米，背后有工作指示灯，当检测到物体时红色LED点亮，平时处于熄灭状态，非常直观，引线长度为100毫米。2.反射板反射式光电开关反射板反射式光电开关亦是集发射器与接收器于一体，光电开关发射器发出的光线经过反射板，反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。产品2：反射板反射光电开关（继电器常开常闭接点输出）59.8元一套检测距离：4000毫米被检测物最小直径：5毫米指向角度：小于5度工作电压：24V直流工作电流：小于35毫安输出方式：继电器常开常闭接点触点容量：3A/250V温度范围：－25～70度反射板反射式光电开关集发射和接收一体化，使用和安装非常方便，精心设计的光路经过透镜聚焦配合特制的反射板反射，可以达到4米的检测距离，在很多场合可以替代红外对射，并且产品的灵敏度可以调节，并且采用继电器输出。产品正面有红色LED指示，没有遮挡物体时处于熄灭状态，有遮挡物体时立即点亮，非常直观，引线长度为100毫米，其中棕色线是正24V，蓝线地线，白线是继电器触点的公共端，灰线是继电器触点的常闭，黑线是继电器触点的常开。3.对射式光电开关对射式光电开关包含在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器。当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。当检测物体是不透明时，对射式光电开关是最可靠的检测模式。产品3：M1820米对射型光电开关（NPN三极管驱动输出）76元一对检测距离：20米被检测物最小直径：5毫米指向角度：5度工作电压：10～36V直流工作电流：小于10毫安输出驱动电流：300毫安温度范围：－25～70度这是一种应用最为广泛的光电开关，它的直径为18毫米，固定时只要在设备外壳上打一个18毫米的园孔就能轻松固定，长度约75毫米，背后有工作指示灯，当检测到物体时红色LED点亮，平时处于熄灭状态，非常直观，引线长度为100毫米。产品4：220V交流50米对射型光电开关（继电器常开/常闭触点输出）138元一对检测距离：50米被检测物最小直径：5毫米指向角度：5度工作电压：220V交流输出驱动电流：3安温度范围：－25～70度这是国内同规格中对射距离最远的产品，标称距离为50米，实际距离可以达到70米，采用大透镜优化光路设计，发射和接收端直接使用220V交流电供电，输出为继电器触点，一组常开转常闭触点，带接线柱，产品上有工作指示灯。4.槽式光电开关槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠，适合检测高速变化，分辨透明与半透明物体，并且可以调节灵敏度。槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠，适合检测高速变化，分辨透明与半透明物体，并且可以调节灵敏度。产品5：槽式红外检测传感器36元一个检测槽宽：7毫米响应频率：200HZ光轴直径：4毫米工作电压：10～30V直流工作电流：小于20毫安...
