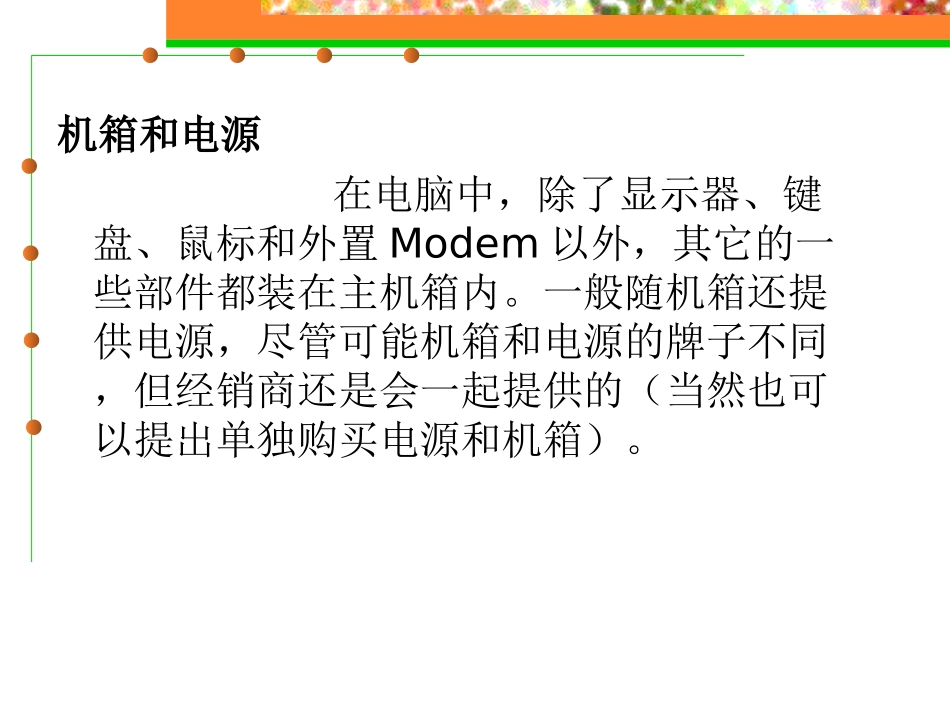

机箱和电源在电脑中,除了显示器、键盘、鼠标和外置Modem以外,其它的一些部件都装在主机箱内。一般随机箱还提供电源,尽管可能机箱和电源的牌子不同,但经销商还是会一起提供的(当然也可以提出单独购买电源和机箱)。机箱的分类按外形进行分类卧式机箱立式机箱立式机箱按主板标准进行分类ATATXAT机箱适用于AT电源和AT主板,ATX机箱适用于ATX电源和ATX主板。现在的主流是ATX机箱和ATX电源,AT机箱和AT电源已经被淘汰了。按材质进行分类铁制机箱铝镁合金机箱机箱的性能指标坚固性可扩充性散热性屏蔽性通用性美观性多功能性多功能机箱爱国者“月光宝盒”机箱“月光宝盒”机箱金河田宝鼎系列2013B机箱世纪之星2199机箱青瓦Magic机箱电源部件的特点电源部件的特点PC电源却是一个独立的标准部件,当出现故障时可以做元件级维修,也可以拆卸整个部件进行更换。它就有统一的外形和固定螺孔有标准的市电输入插座(交流220V或110V)标准的的直流电压输出插头(与主板和各种驱动器相连接)。提供+5V、+12V、+3.3V电压。+5V和+3.3V提供给主板和驱动器的所有电路元器件,包括集成块、晶体管和其它元件。+12V提供给主板的CPU风扇、总线扩展槽和各个驱动器的马达。-5V和-12V提供给主板的总线扩展槽。输出的直流电压都有过压或过流保护,即当发生电源过压或过流时,电源会自动关闭输出,从而保护主板、扩展卡和驱动器等部件。有些电源部件有空载保护功能,在空载加电时,其各路输出直流均为0V电源部件铁盒内部只有一个电路板和散热风扇。开机时风扇由电源自身的12V直流供电,向机箱后面排风。它既给电源散热,也通过电源盒壁上的小孔为整个机箱散热。电源部件的组成电源分两大类:AT电源和ATX电源电源分类1)AT电源连接到机箱面板上的开关有4根有色的电线:棕色和蓝色、黑色和白色。一般地,棕色和蓝色是输入线,通过电源开关分别接入黑色和白色,接线一定不能出错,否则会引起电源短路,烧毁保险管,甚至损坏电路。具体接线方式参见电源上的标示,以此标示为准。AT主板电源插头与主板的连接AT电源提供给主板的电源插头有两个,插入时要注意4根黑线(地线)紧挨着就对了。提供给主板的电源有+5V(红线)、+12V(黄线)、-5V(白线)-12V(蓝线)。提供给机箱内外设的电源是一个带倒角插头,提供+5V和+12V的电源,插入时一定要注意方向。2)ATX电源ATX电源提供给主板的电源插头只有一个,20个插脚,插入时要注意方向。ATX电源提供给主板的电源增加了+3.3V、+5VSB和PS-ON输出信号。其中+3.3V输出主要提供给CPU使用,+5VSB和PS-ON体现了ATX的特点。ATX电源应该提供720mA/+5VSB的电流,这样才能与主板配合实现多种软开机功能。下表是世纪之星几种型号电源各档电压输出电流标称值。10A+12V-12V+5V-5V+5VSB4.5A0.5A12A0.5A1A0.5A25A0.5A1A8A0.5A20A0.5A2A10A0.5A25A0.5A1A+3.3V12A15A14A15A28A10A0.8A30A0.5A3A电源型号ATX-315标准版电源ATX-325普通黄金版电源ST-ATX-320沙漠之舟宽频电源ST-ATX-325冷房黄金版电源ST-ATX-330冷房钻石版电源世纪之星几款电源各档电压输出电流标称值3)P4ATX电源P4主机电源输出插头有5种,在普通ATX电源ATXPWR、HDD_PWR和Floppy_PWR的基础上增加了两个辅助电源插头:AUXPWR和AUX_12V。下面分别说明这5种电源插头及其功能。(1)ATXPWR(ATXPower):20pin(+5V、-5V、+12V、-12V、3.3V、GND、PowerGood、PS-ON)。作用:为主板工作提供电力,包括为CPU提供电源。(2)AUX_12V(ATX12V):4pin(2pinGND、2pin+12V)。作用:给主板为CPU提供电力的输入辅助电源。(3)AUXPWR:6pin(3pinGND、2pin+3V、1pin+5V)。作用:一些主板要求的辅助电源(如ASUSP4-E主板i850Chipset)。(4)HDD_PWR:4pin(2pinGND、1pin+5V、1pin+12V)。作用:提供硬盘、光驱等设备的电源,一般有作用相同的5个或6个插头。(5)Floppy_PWR:4pin(2pinGND、1pin+5V、1pin+12V)。作用:提供给3英寸软驱的电源。各线定义:红色线,+5V输出。黄色线,+12V输出。橙色线,+3.3V输出。蓝色线,-5V输出。棕色线,-12V输出。黑色线,系统地线(GND)白色线,电源好信号PG(PowerGood...
