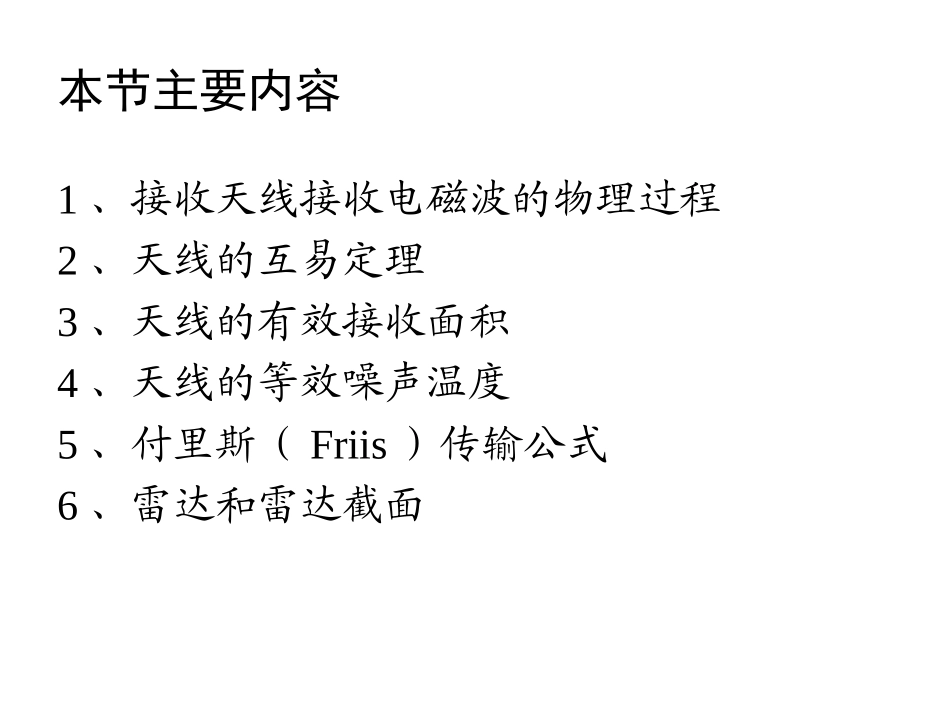

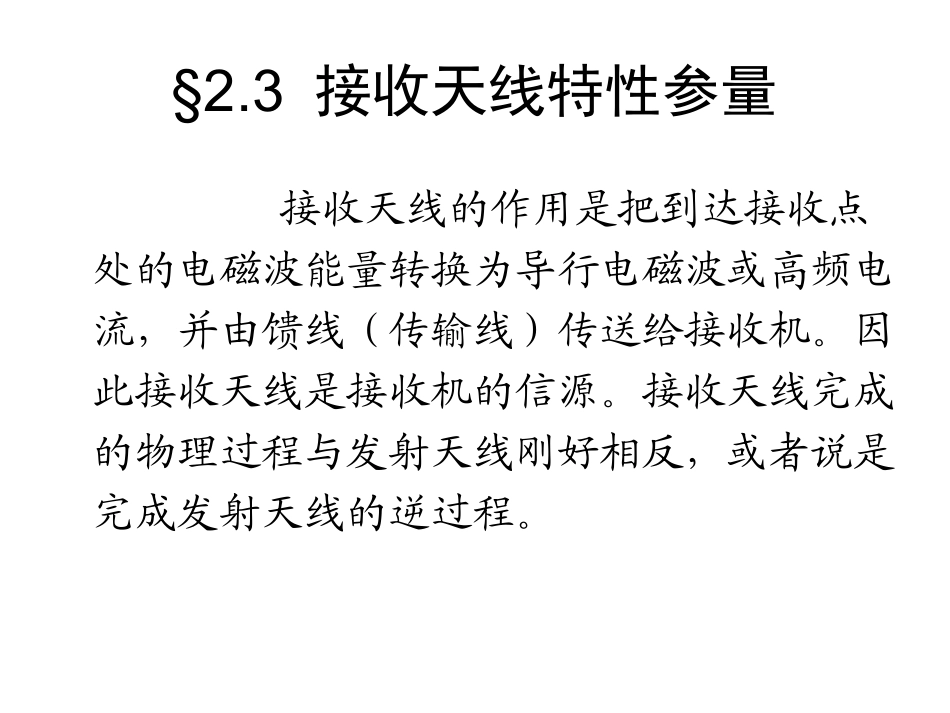

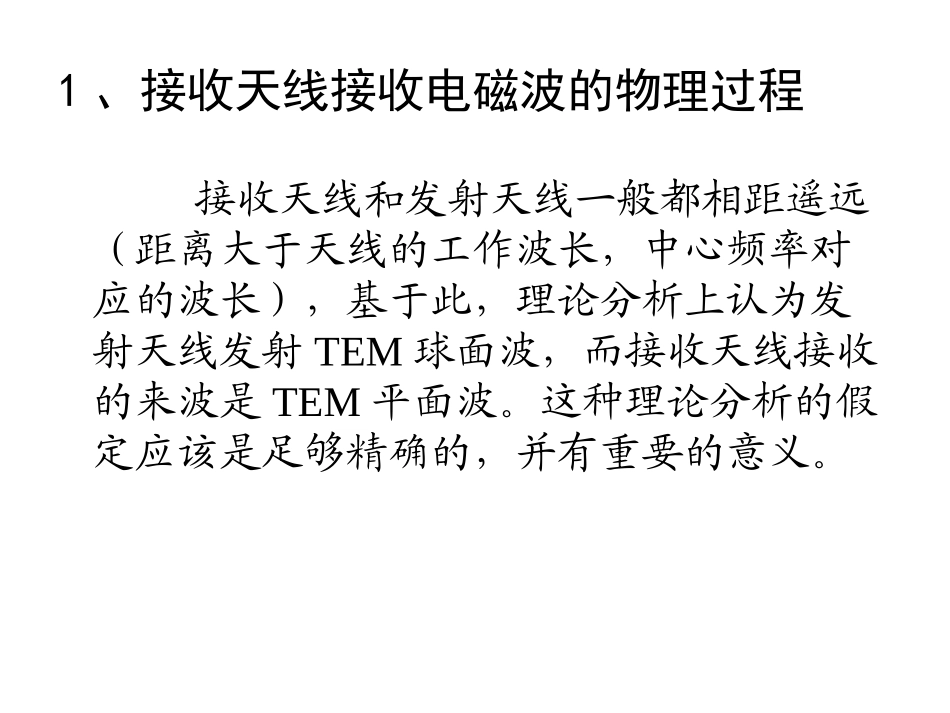

§2.3接收天线特性参量接收天线的作用是把到达接收点处的电磁波能量转换为导行电磁波或高频电流，并由馈线（传输线）传送给接收机。因此接收天线是接收机的信源。接收天线完成的物理过程与发射天线刚好相反，或者说是完成发射天线的逆过程。本节主要内容1、接收天线接收电磁波的物理过程2、天线的互易定理3、天线的有效接收面积4、天线的等效噪声温度5、付里斯（Friis）传输公式6、雷达和雷达截面1、接收天线接收电磁波的物理过程接收天线和发射天线一般都相距遥远（距离大于天线的工作波长，中心频率对应的波长），基于此，理论分析上认为发射天线发射TEM球面波，而接收天线接收的来波是TEM平面波。这种理论分析的假定应该是足够精确的，并有重要的意义。接收电磁波的物理过程置于电磁场中的导体天线，与导体表面相切的电场分量会在导体上产生感应电动势，当天线与接收机构成回路时会产生感生电流，这就是接收天线接收电磁波的基本物理过程，其本质上就是电磁感应的过程，是由辐射电磁波转化为导行电磁波的物理过程。线状天线接收电磁波的方向性dzzltEELVEdl2、天线的互易定理•天线互易定理的表述•天线互易定理证明•天线互易定理的推论2.1天线互易定理的表述若在天线A的馈端上施加电动势，在天线B的馈端处测得感应电流，则对应于在天线B的馈端施加相同电动势的情况，在天线A的馈端处也得到相等（幅度和相位均相同）的电流。这里假设两种情况的电动势具有同样的频率，并且媒质是线性、无源和各向同性的。2.2天线互易定理证明122112eeII1Z2Z3Z1e21I1I13132123121323IZeZIZZZZZZZZ1Z2Z3Z2e12I2I23231213121323IZeZIZZZZZZZZ2.3天线互易定理的推论对于接收天线来说是一个非常重要的结论，就是说同一天线用于发射和接收状态时，方向函数、阻抗、有效长度并推广到方向系数（增益）都是相同的。这被称为互易性，也就是天线的互易定理。但值得注意的是这种相同是数值上的相同，其意义完全不同的。No.1发射No.2接收的过程和结果No.1馈源电势和内阻No.1输入阻抗、有效长度和方向函数辐射电流No.2位置处No.1天线的辐射场No.2的感生电流1e1iZ1AZ1eL),(1F1I21E21INo.2发射No.1接收的过程和结果No.2馈源电势和内阻No.2输入阻抗、有效长度和方向函数辐射电流No.1位置处No.2天线的辐射场No.1的感生电流2e2iZ2AZ2eL2(,)F2I12E12I1111AiZZeIrFLIEe),(6011121),(60)(1111211FLZZEreeAi2222AiZZeIrFLIEe),(6022212),(60)(2222122FLZZEreeAi1222221221111121),(60)(),(60)(IFLZZErIFLZZEreAieAiCEIFLZZEIFLZZeAieAi2121222212121111),(),(12111112),(EZZFCLIAie3天线的有效接收面积意义：从能量的角度定义天线的有效接收面积，用以表示接收天线吸收到来电磁波的能力。定义：把接收天线与某方向的来波极化一致时，天线的匹配接收功率与来波能流密度之比，定义为该接收天线在这个方向上的有效接收面积。(,)reecpPASAAAjXRZeLLLjXRZ天线输入回路天线的匹配接收功率•天线极化与来波极化的匹配。•馈源与传输线之间的匹配，天线与馈线之间的匹配。•接收天线的阻抗与接收机输入阻抗共轭匹配。letFLEdzEe),(22221(,)1(,)(,)224eereALAELFELFPRRR2012cpESZ220(,)4eeAZLFAR4天线的等效噪声温度意义：当接收天线距离发射天线非常远时，接收信号电平很低，仅仅用天线方向性系数或增益已不能判断天线性能的优劣．而应该用接收机的信号功率和噪声功率的比值来表征天线的接收质量。描述天线向接收机输送噪声功率的参数就是天线的等效噪声温度。定义：接收天线向负载传输的匹配噪声功率对应温度等效噪声温度，由下式定义。231,1.3810noiseaPkTfkJKK是玻尔兹曼常数电阻的噪声温度根据电路中学习过的噪声知识，电子热运动将在电阻两端产生随机的噪声电压。它输送给匹配电阻的最大噪...
