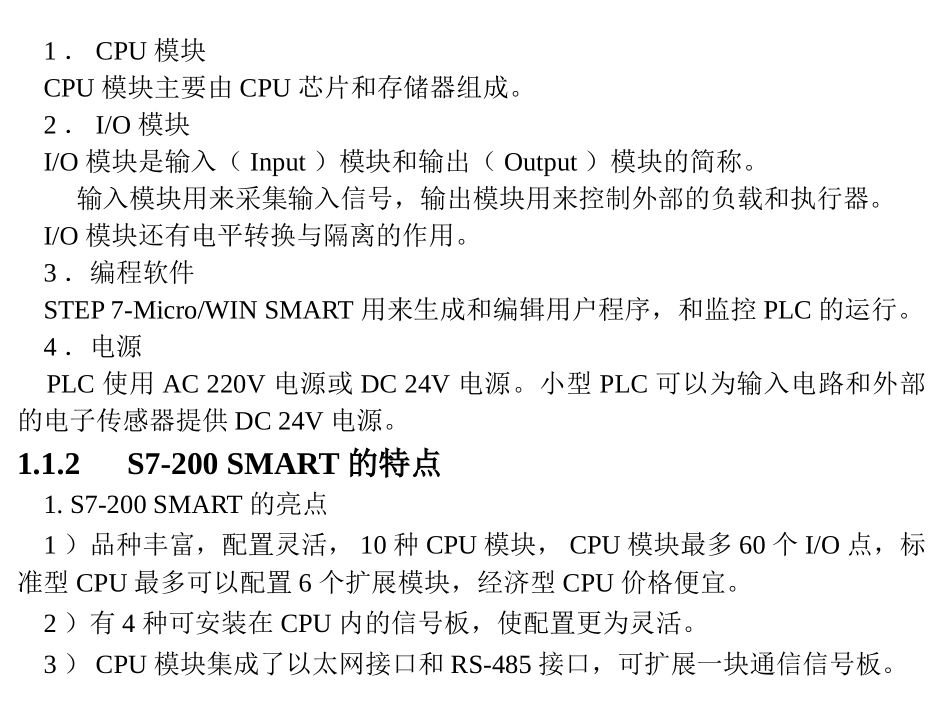

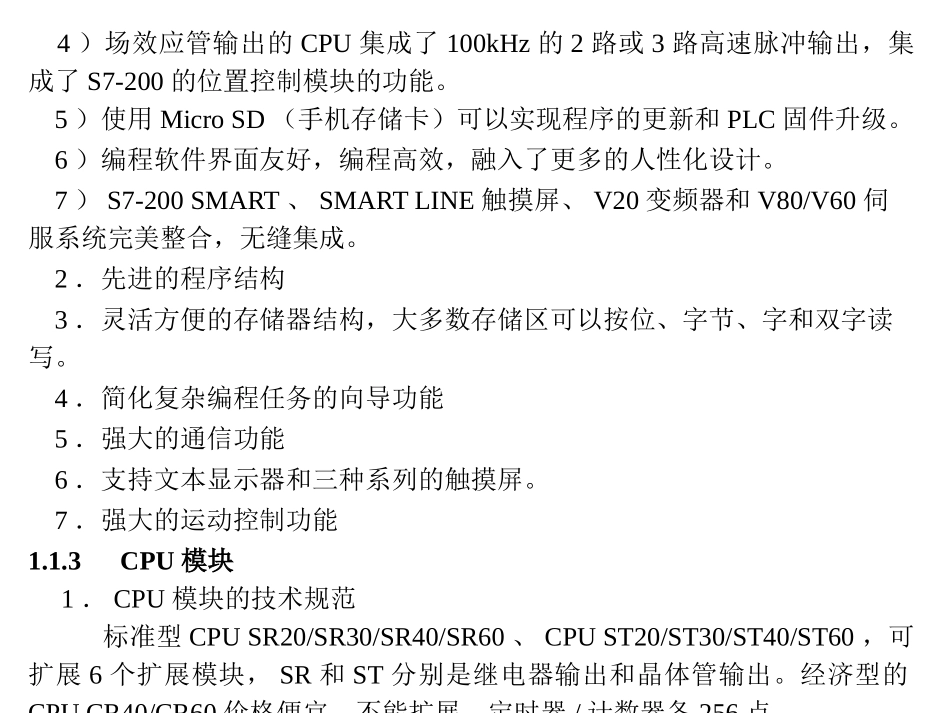

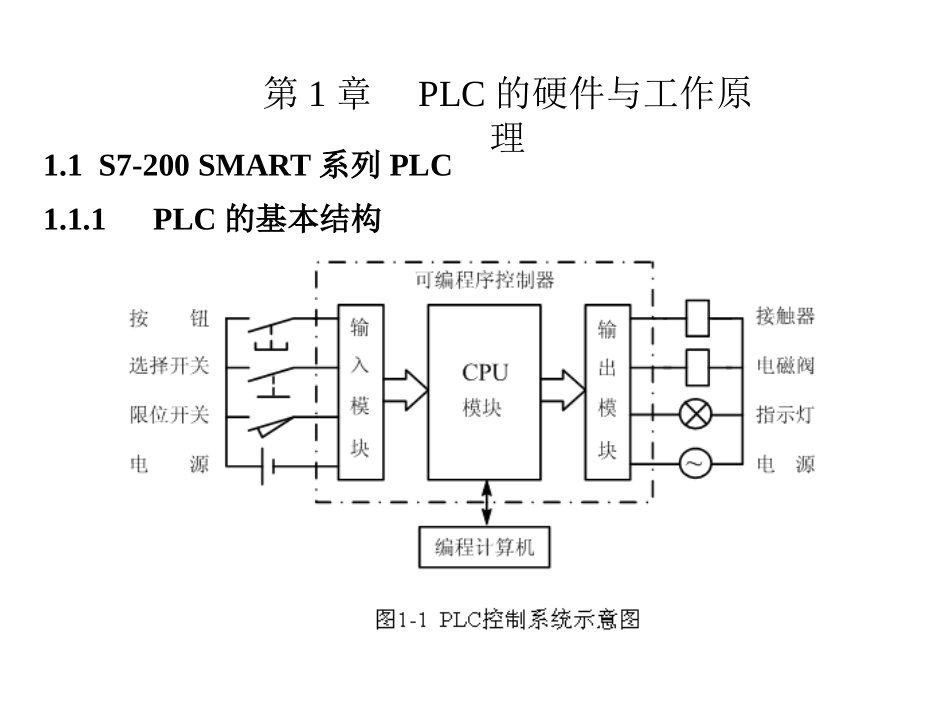

第1章PLC的硬件与工作原理1.1S7-200SMART系列PLC1.1.1PLC的基本结构1．CPU模块CPU模块主要由CPU芯片和存储器组成。2．I/O模块I/O模块是输入（Input）模块和输出（Output）模块的简称。输入模块用来采集输入信号，输出模块用来控制外部的负载和执行器。I/O模块还有电平转换与隔离的作用。3．编程软件STEP7-Micro/WINSMART用来生成和编辑用户程序，和监控PLC的运行。4．电源PLC使用AC220V电源或DC24V电源。小型PLC可以为输入电路和外部的电子传感器提供DC24V电源。1.1.2S7-200SMART的特点1.S7-200SMART的亮点1）品种丰富，配置灵活，10种CPU模块，CPU模块最多60个I/O点，标准型CPU最多可以配置6个扩展模块，经济型CPU价格便宜。2）有4种可安装在CPU内的信号板，使配置更为灵活。3）CPU模块集成了以太网接口和RS-485接口，可扩展一块通信信号板。4）场效应管输出的CPU集成了100kHz的2路或3路高速脉冲输出，集成了S7-200的位置控制模块的功能。5）使用MicroSD（手机存储卡）可以实现程序的更新和PLC固件升级。6）编程软件界面友好，编程高效，融入了更多的人性化设计。7）S7-200SMART、SMARTLINE触摸屏、V20变频器和V80/V60伺服系统完美整合，无缝集成。2．先进的程序结构3．灵活方便的存储器结构，大多数存储区可以按位、字节、字和双字读写。4．简化复杂编程任务的向导功能5．强大的通信功能6．支持文本显示器和三种系列的触摸屏。7．强大的运动控制功能1.1.3CPU模块1．CPU模块的技术规范标准型CPUSR20/SR30/SR40/SR60、CPUST20/ST30/ST40/ST60，可扩展6个扩展模块，SR和ST分别是继电器输出和晶体管输出。经济型的CPUCR40/CR60价格便宜，不能扩展。定时器/计数器各256点。4点输入中断，2个定时中断。CPUSR60/ST60的用户存储器30KB，用户数据区20KB，最大数字量I/O252点。标准型CPU最大模拟量I/O36点，4点200kHz的高速计数器，晶体管输出的CPU有2点或3点100kHz高速输出。2．CPU模块中的存储器PLC的程序分为操作系统和用户程序。RAM（随机存取存储器）的工作速度高、价格便宜、改写方便。断电后储存的信息丢失。ROM（只读存储器）只能读出，不能写入。断电后储存的信息不会丢失。EEPROM（可以电擦除可编程的只读存储器）的数据可以读出和改写，断电后信息不会丢失。写入数据的时间比RAM长，改写的次数有限制。用EEPROM来存储用户程序和需要长期保存的重要数据。1.1.4数字量扩展模块与信号板1．数字量输入电路有8点输入、8点输出模块，16点、32点输入/输出模块。输出模块有DC24V和继电器两种。1M是同一组输入点各内部输入电路的公共点。输入电流为数毫安。外接触点接通时，发光二极管亮，光敏三极管饱和导通；反之发光二极管熄灭，光敏三极管截止，信号经内部电路传送给CPU模块。电流从输入端流入为漏型输入，反之为源型输入。图1-4输入电路2．数字量输出电路继电器输出电路可以驱动直流负载和交流负载，承受瞬时过电压和过电流的能力较强，动作速度慢，动作次数有限。场效应管输出电路只能驱动直流负载。反应速度快、寿命长，过载能力稍差。3.信号板SBAQ01：1点模拟量输出信号板。SBDT04：2点数字量直流输入/2点数字量场效应管输出。SBCM01：RS485/RS232信号板。SBBA01：电池信号板，使用CR1025纽扣电池，保持时间大约一年。1.1.5模拟量扩展模块1．PLC对模拟量的处理模拟量输入模块将模拟量转换为多位数字量。模拟量输出模块将PLC中的多位数字量转换为模拟量电压或电流。有4AI、2AO、4AI/2AO、2路热电阻、4路热电偶模块。2．模拟量输入模块EMAE04有4种量程（0～20mA、10V、5V和2.5V）。电压模式的分辨率为11位+符号位，电流模式的分辨率为11位。单极性满量程输入范围对应的数字量输出为0～27648。双极性满量程输入范围对应的数字量输出为−27648～+27648。3．将模拟量输入模块的输出值转换为实际的物理量【例1-1】压力变送器（0～10MPa）的输出信号为DC4～20mA，模拟量输入模块将0～20mA转换为0～27648的数字量，设转换后得到的数字为N，试求以kPa为单位的压力值。解：4～20mA的模拟量对应于数字量5530～27648，压力的计算公式为4．模拟量输出模块EMAQ02有10V和0～20mA两种量程...
