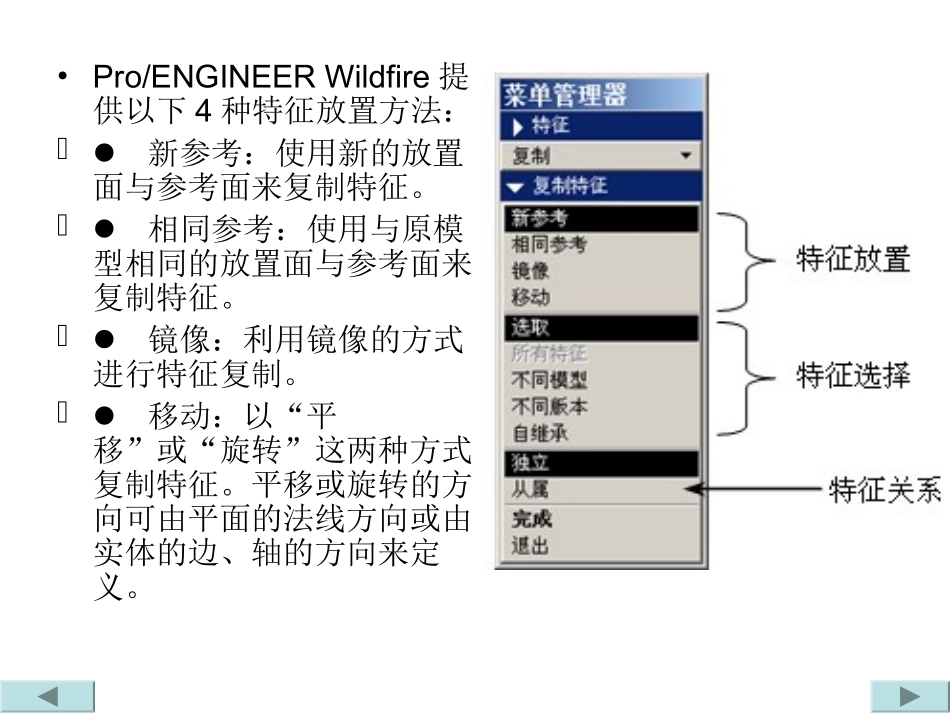

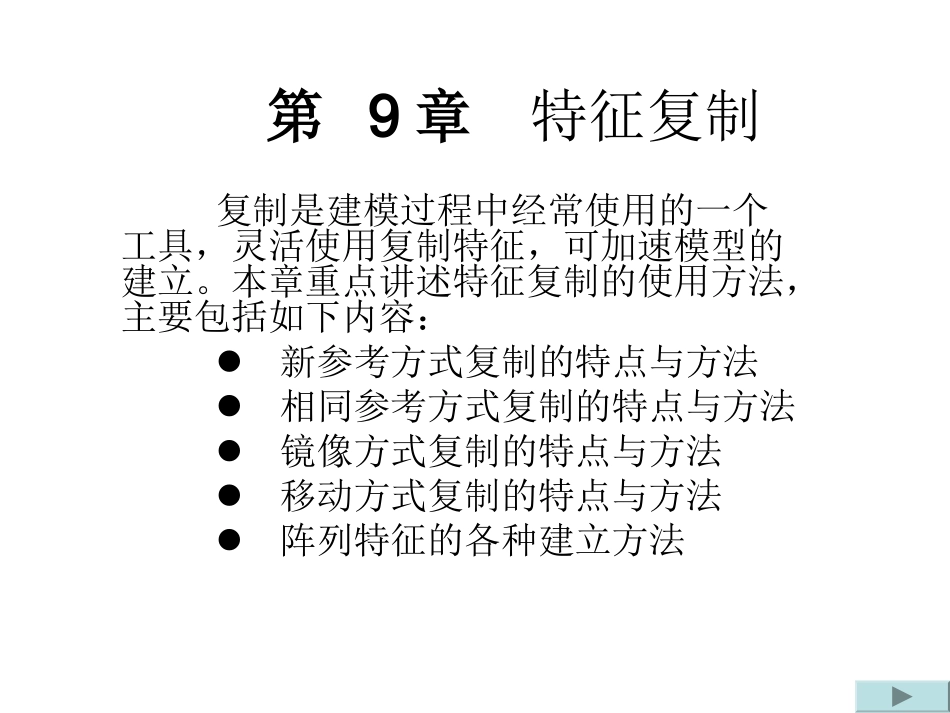

第9章特征复制复制是建模过程中经常使用的一个工具，灵活使用复制特征，可加速模型的建立。本章重点讲述特征复制的使用方法，主要包括如下内容：新参考方式复制的特点与方法相同参考方式复制的特点与方法镜像方式复制的特点与方法移动方式复制的特点与方法阵列特征的各种建立方法9.1关于复制•单击菜单【编辑】→【特征操作】选项，系统显示〖特征〗菜单，单击〖特征〗菜单中的【复制】选项，系统显示如图9-1所示的〖复制特征〗菜单，该菜单可分为特征放置、特征选择以及特征关系3大类，以下将介绍各选项的意义以及它们的用法。特征放置特征选择特征关系•图9-1〖复制特征〗菜单•Pro/ENGINEERWildfire提供以下4种特征放置方法：新参考：使用新的放置面与参考面来复制特征。相同参考：使用与原模型相同的放置面与参考面来复制特征。镜像：利用镜像的方式进行特征复制。移动：以“平移”或“旋转”这两种方式复制特征。平移或旋转的方向可由平面的法线方向或由实体的边、轴的方向来定义。确定特征放置的方式后，就要选择复制的对象。Pro/ENGINEERWildfire提供以下选择方式：选取：在当前模型中选择要进行复制的特征。所有特征：复制当前模型中的所有特征。不同模型：复制不同零件模型中的特征。不同版本：复制同一个零件不同版本模型的特征。自继承：从继承特征中复制特征。•在进行特征复制时，Pro/ENGINEERWildfire允许定义原始特征与复制特征之间的附属关系，包括如下选项：独立：复制后的特征尺寸与原始的特征尺寸互相独立，彼此无关。完成复制后，修改原始特征的尺寸，不会影响复制特征的尺寸。从属：复制后的特征尺寸与原先的特征尺寸相关。完成复制后，如果修改或重新定义原始特征或复制特征的尺寸，另一个特征的尺寸也相应随之改变。9.2新参考方式复制•使用〖复制特征〗菜单中的【新参考】命令，可以复制不同零件模型的特征，或同一零件模型的不同版本的模型特征。使用“新参考”方式进行特征复制时，需重新选择特征的放置面与参考面，以确定复制特征的放置平面。图9-2〖参考〗菜单•在选择复制特征的参考面时，要使用如图9-2所示的〖参考〗菜单。替换：选择新的对象作为复制特征的参考。相同：使用与原始特征相同的参考。跳过：略过此参考特征的选择，去定义其他参考特征。参照信息：显示参考平面的相关信息。新参考复制特征的操作步骤如下：单击菜单【编辑】→【特征操作】选项，打开〖特征〗菜单。单击特征菜单中的【复制】选项，打开〖复制特征〗菜单，单击【新参考】选项。选择特征的方式是【选取】、【所有特征】、【不同模型】还是【不同版本】。若在步骤中选择【选取】作为特征的选取方式，则需定义复制后特征与原始特征间的关系是【独立】，还是【从属】。若在步骤中选择【不同模型】或【不同版本】，则应选定一个模型，然后在该模型中选择要复制的特征。若在步骤中选择【选取】选项，则直接在图形窗口的模型中选择要复制的特征即可。定义复制后特征的尺寸。若在步骤中选择【选取】作为特征的选取方式，系统显示如图9-3所示的〖组可变尺寸〗菜单，在该菜单选择要改变的尺寸。若在步骤中选择【不同模型】或【不同版本】进行特征的复制，此时则会出现如图9-4所示的〖比例〗菜单，以定义复制特征的缩放比例大小。使用〖参考〗菜单，根据系统的提示依次选择相对于原始特征的参考面或参考边，以确定复制特征的放置位置。完成上述操作后，单击鼠标中键即可完成特征的复制。图9-3〖组可变尺寸〗菜单图9-4〖比例〗菜单实例使用“新参考”方式制作如图9-5所示的零件模型。•图9-5制作的零件模型示例步骤1打开练习文件步骤2新参考方式复制孔特征9.3相同参考方式复制•使用〖复制特征〗菜单中的【相同参考】命令，复制的特征与原始特征位于同一个平面。使用该复制方式，仅能改变复制特征的尺寸。相同参考方式复制特征的操作步骤如下：单击菜单【编辑】→【特征操作】选项，打开〖特征〗菜单。单击〖特征〗菜单中的【复制】选项，打开〖复...
