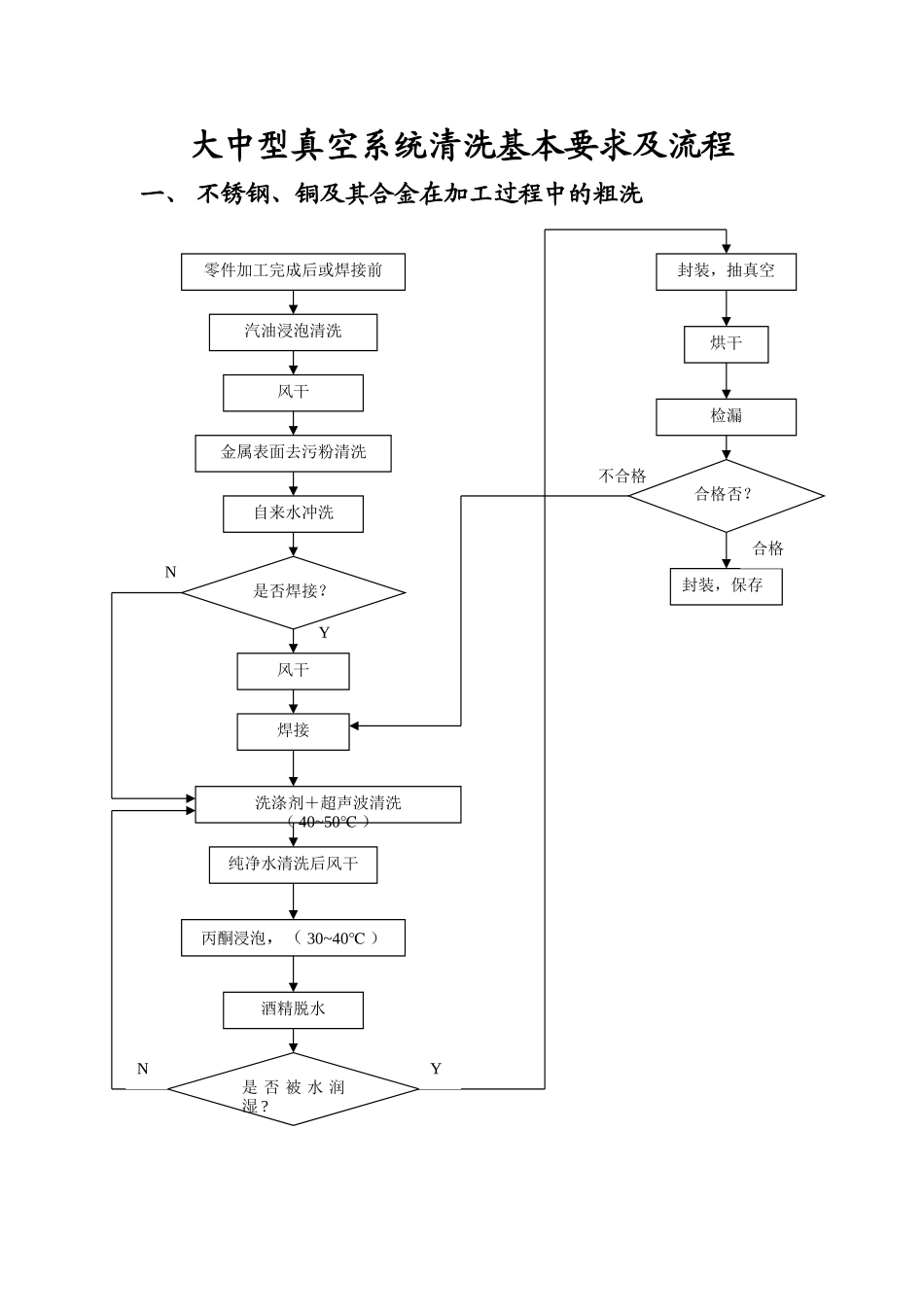

大中型真空系统清洗基本要求及流程一、不锈钢、铜及其合金在加工过程中的粗洗洗涤剂＋超声波清洗（40~50℃）纯净水清洗后风干丙酮浸泡，（30~40℃）酒精脱水是否被水润湿?NYYN封装，抽真空检漏烘干合格否？封装，保存零件加工完成后或焊接前汽油浸泡清洗风干金属表面去污粉清洗自来水冲洗是否焊接？风干焊接合格不合格二、总装前的精洗1、不锈钢的精洗酸洗配方1：盐酸5.5份，硝酸2份，水2.5份（按重量计），再加2～3%尿素，温度70oC。酸洗配方2：氢氟酸1.5份，硝酸1份，水7.5份（按重量计），温度50oC。2、铜及铜合金的精洗弱酸侵蚀配方：氯化钠15g，亚硝酸钠20g，硝酸1000mL，硫酸1000mL，去离子水2000mL。去离子水冲洗酒精脱水真空烘干酸洗去离子水或蒸馏水冲洗2～5%的氨水中和丙酮清洗无水酒精清洗干燥表面是否被水润湿YN丙酮清洗无水酒精清洗N干燥弱酸侵蚀25oC，1～5S去离子水冲洗是否被水湿Y有氧化层？酸洗60～70oC，3～5m无有酒精脱水真空烘干浸入抛光液40～60oC，10～30S自来水冲洗2～5%氨水中和去离子水清洗无水酒精脱水真空烘干封装，保存酸洗液配方：硫酸50mL，硫酸亚铁饱和溶液950mL（此配方仅去除氧化铜，对铜则不起作用。）抛光液配方：硝酸200mL，醋酸500mL，磷酸550mL，硫脲0.2～0.3g。3、钛及钛合金的精洗酸洗液配方1：氢氟酸20mL，硝酸500mL，去离子水500mL。酸洗液配方2：氟化钠50g，盐酸50g去离子水350g。4、真空橡胶去硫酸洗10～30m丙酮清洗酒精脱水干燥是否被水润湿自来水冲洗2～5%的氨水中和自来水冲洗去离子水冲洗2～3次酒精脱水真空烘干YN在20%的氢氧化钠溶液中煮1h自来水冲洗去离子水冲洗烘干
