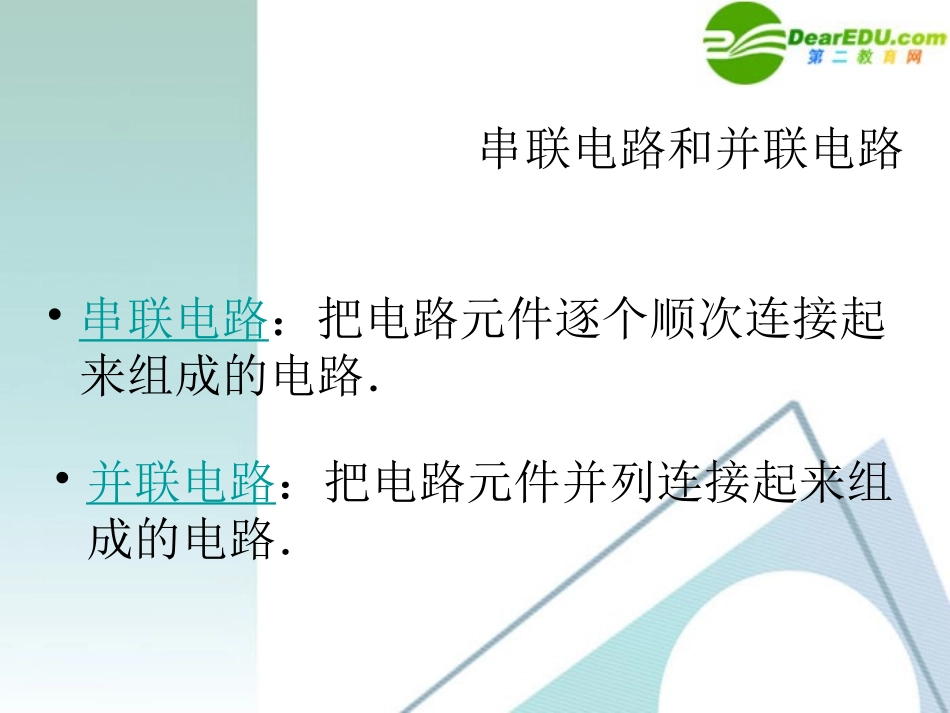

第五章电流和电路二、串联和并联串联电路和并联电路•串联电路:把电路元件逐个顺次连接起来组成的电路.•并联电路:把电路元件并列连接起来组成的电路.串联电路串联电路动画串联电路的特点串联电路的特点:电流只有一条路径,通过一个元件的电流同时也通过另一个;电路中只需要一个开关,且开关的位置对电路没有影响,而各用电器要互相影响,一个用电器断路,其它用电器将不能工作。•你日常生活中见到哪些电路属于串联电路?•教室里的灯能用串联的方法吗?想一想并联电路并联电路动画并联电路的特点•并联电路的特点:•①电流有两条(或多条)路径;•②各元件可以独立工作;不会互相影响•③干路的开关控制整个干路,支路的开关只控制本支路.分析•教室里的灯是怎样连接的?•家用电器的连接方式•书中电冰箱内的电路图典型例题•1.用一个开关控制三盏灯,这三盏灯的连接方式()•A.一定是串联B.一定是并联•C.串联、并联都可以D.不能确定D•分析:在串联电路中,在任何一处接开关都可以控制整个电路.在并联电路中,只要在干路中接上一个开关,也可以控制整个电路.所以说法D正确.练习1:判断下面的电路是串联还是并联图2L1L2L1L2L3图1练习2:•如图所示电路,如果要使L1、L2串联,则应闭合开关____,断开开关____;如果要使L1、L2并联,则应闭合开关____,断开开关____,如果同时闭合开关S1、S3则会出现____。S1L1L2S3S2小结:串并联电路比较电路串联电路并联电路概念电路特点①电流只有一条路,通过一个元件的电流同时也通过另一个;②各元件不能独立工作;③电路中只需要一个开关,且开关的位置对电路没有影响.①电流有两条(或多条)路径;②各元件可以独立工作;③干路的开关控制整个干路,支路的开关只控制本支路.将电路元件逐个顺次连接组成的电路叫串联电路。将电路元件并列连接组成的电路叫并联电路。再见
