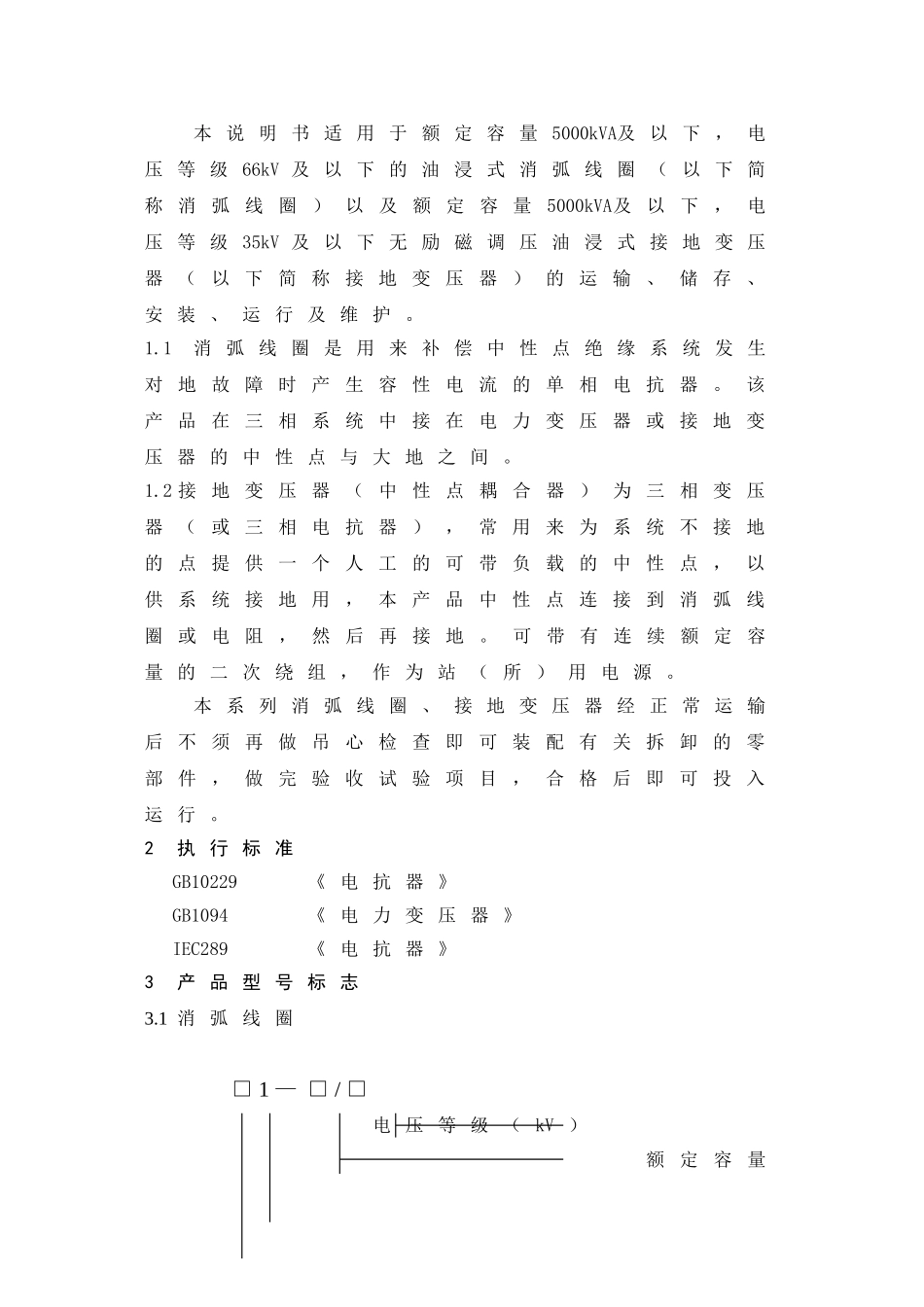

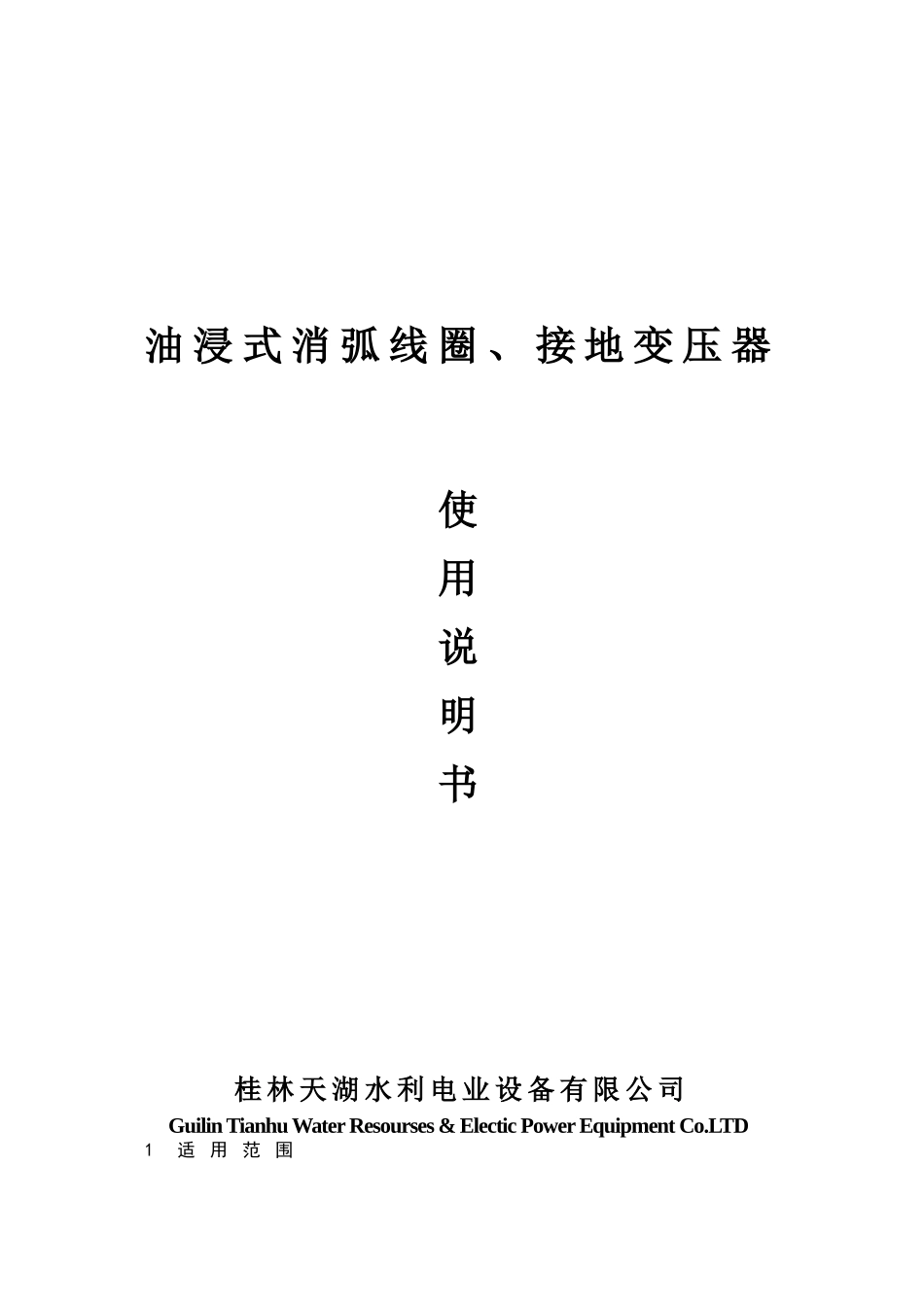

油浸式消弧线圈、接地变压器使用说明书桂林天湖水利电业设备有限公司GuilinTianhuWaterResourses&ElecticPowerEquipmentCo.LTD1适用范围本说明书适用于额定容量5000kVA及以下，电压等级66kV及以下的油浸式消弧线圈（以下简称消弧线圈）以及额定容量5000kVA及以下，电压等级35kV及以下无励磁调压油浸式接地变压器（以下简称接地变压器）的运输、储存、安装、运行及维护。1.1消弧线圈是用来补偿中性点绝缘系统发生对地故障时产生容性电流的单相电抗器。该产品在三相系统中接在电力变压器或接地变压器的中性点与大地之间。1.2接地变压器（中性点耦合器）为三相变压器（或三相电抗器），常用来为系统不接地的点提供一个人工的可带负载的中性点，以供系统接地用，本产品中性点连接到消弧线圈或电阻，然后再接地。可带有连续额定容量的二次绕组，作为站（所）用电源。本系列消弧线圈、接地变压器经正常运输后不须再做吊心检查即可装配有关拆卸的零部件，做完验收试验项目，合格后即可投入运行。2执行标准GB10229《电抗器》GB1094《电力变压器》IEC289《电抗器》3产品型号标志3.1消弧线圈□1—□/□电压等级（kV）额定容量（kVA）设计序号产品型号字母产品型号字母的排列顺序及涵义序号分类涵义字母的涵义1型式消弧线圈X2相数单相D3绕组外绝缘介质变压器油--4调感方式有载调匝式调节Z无励磁调匝式调节或不调节--调电容式调节R高阻抗式调节B3.1接地变压器DKS1－□－□／□一次电压等级（kV）二次额定容量（kVA）一次额定容量（kVA）设计序号三相接地变压器4使用条件4.1海拔高度≤1000m4.2环境温度最高气温+40℃最高年平均温度20℃最热月平均温度30℃最低气温-25℃4.3相对湿度≤95%4.4安装环境无明显污秽4.5地震引发的地面加速度ag水平方向低于3m/s2；垂直方向低于1.5m/s2。4.6若超出上述条件时，均按GB1094的相关规定做适当的定额调整。5运输5.1产品至安装地点采用公路、铁路运输均可。该产品属带油运输，应配的附件、配件、出厂文件，另装箱与产品一起发运。5.2起吊产品时应同时使用箱壁上的四个吊拌，这四个吊拌可以承受产品总重。箱盖上的吊环或吊拌仅供起吊器身之用，起吊时绳与垂线之夹角小于30°，应注意绳卡、卸扣等索具不要挤压瓷套及其它附件。5.3运输过程中产品尽量水平放置，最大倾斜度应小于10°，不可猛烈冲击。6验收用货单位收到产品以后，应立即按铭牌查对所收到的产品规格、型号、技术参数与订货合同是否相符，随即按出厂文件一览表查对技术文件及产品与附件是否齐全并按如下项目检查。4.1产品有无漏油、渗油现象。4.2产品零件有无损坏、油箱是否有变形凹陷。4.3易损部件中如电接点压力式温度计（如无特殊说明，产品容量大于等于1000kVA有）、套管、气体继电器（如无特殊说明，产品容量大于等于800kVA有）、吸湿器等有无损坏。7储存产品储放时，应装上吸湿器，油面应经常保持在箱盖以上，以减少油与空气接触面，并定期检查储存情况；对拆卸储油柜运输的产品，必须装上储油柜及吸湿器储存，以保证有一定油压与油量，适应温度变化的需要。8安装8.1本产品在现场安装时，一般不允许在产品的任何部位施焊(焊接零部件)。如果由于特殊情况必须施焊时，则必须在施焊点周围采取冷却措施，防止变压器油分解气体，否则将会造成变压器油不合格。8.2做投入运行试验前，需将产品中所有紧固螺栓重新紧固一次。8.3安装水银温度计、信号温度计时，先除去温度计座内的水再将其中注满变压器油，然后装上信号温度计。信号温度计的温包与M27X2螺塞间的间隙应用硅胶密封，以防雨水进入。8.4安装吸湿器时要将吸湿器的下部加注变压器油（吊式吸湿器），详见吸湿器使用说明书。8.5安装气体继电器时，要注意将继电器安装在变压器油箱与储油柜之间的联接管路中，安装时使气体继电器上的箭头指向储油柜一侧，详见气体继电器使用说明书。8.6装配其它零部件。8.7拆卸、放油运输的产品注油：8.7.1对于除全密封波纹油箱结构和胶囊式储油柜结构以外的产品，应将储油柜顶端旋盖打开，注入合格变压器油至储油柜正常油面高度（视其环境温度定其油面高度）即可。注油时所有放气塞必须打开，直到冒油时再封闭好。8...
