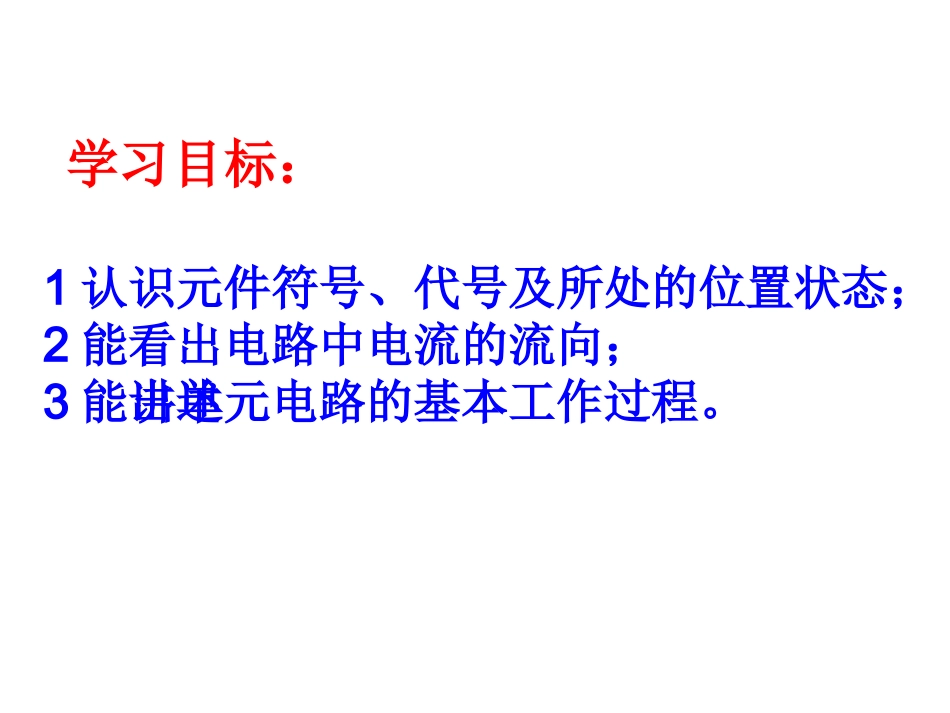

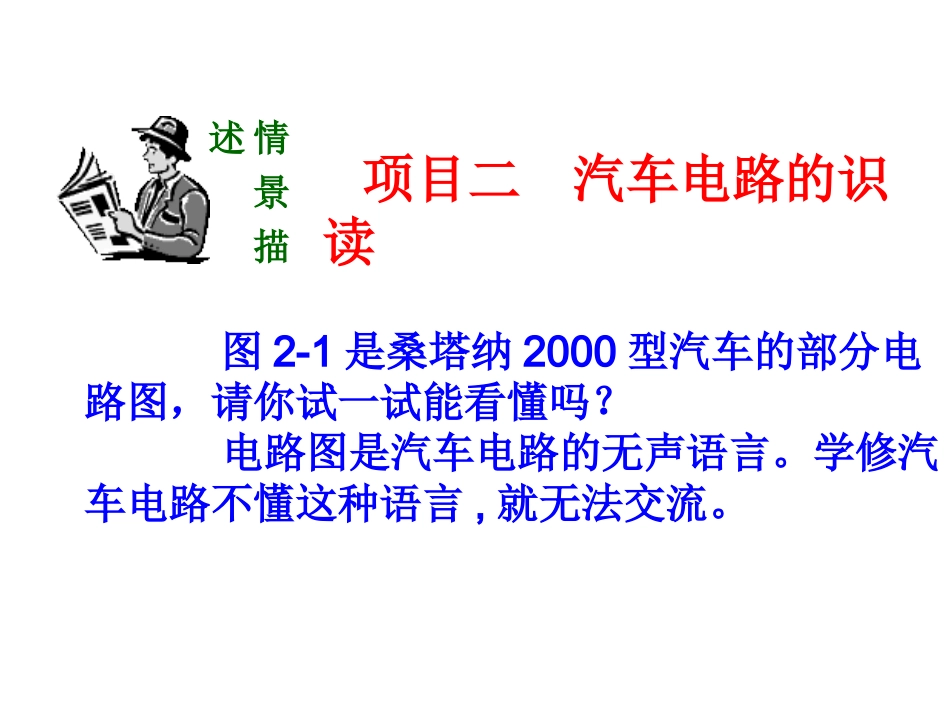

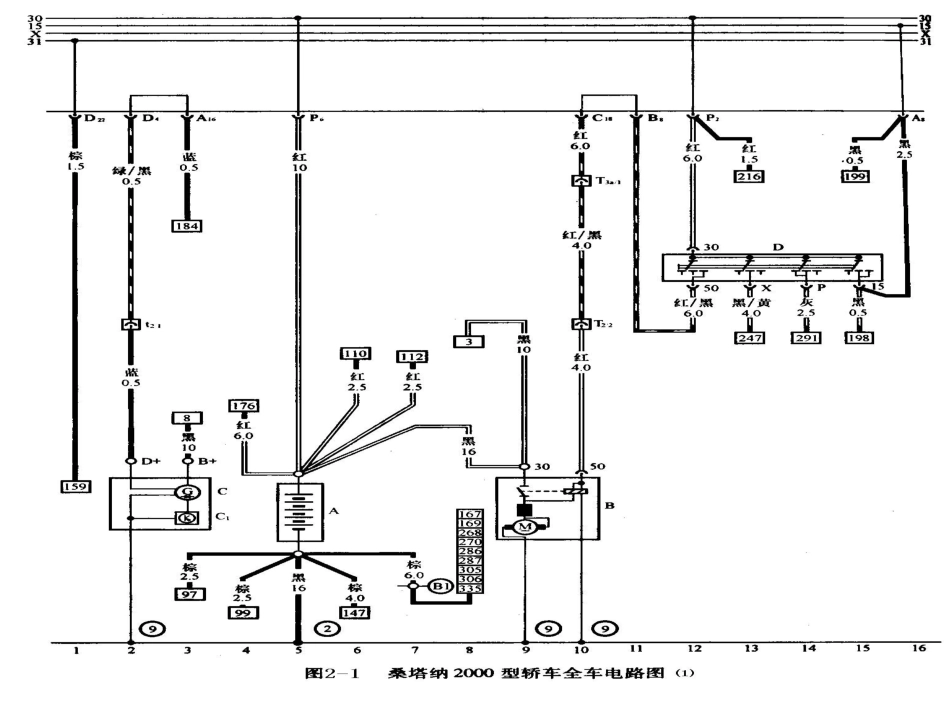

项目二汽车电路的识读图2-1是桑塔纳2000型汽车的部分电路图，请你试一试能看懂吗？电路图是汽车电路的无声语言。学修汽车电路不懂这种语言,就无法交流。情景描述1认识元件符号、代号及所处的位置状态；2能看出电路中电流的流向；3能讲述出单元电路的基本工作过程。学习目标：活动一点火开关的识别与检测一天师傅要实习生小张给客户换一个点火开关，因开关连接插座全部烧坏，小张不知如何接线，去问师傅，师傅给了张电路图，可小张看不懂，又不好意思跟师傅说看不懂，小张该怎么办？案例导入看来小张要学一学识读电路图？我们先从认识元件开始吧！关联知识一、蓄电池1蓄电池的结构及符号意义符号：长线表示正极板,短线表示负极板,虚线表示若干电池串联。图2-2(d)24V(12个单格)(b)每个单格为2V3个单格为6V(c)12V(6个单格)图2-3蓄电池2、电路图上蓄电池的三种基本表示方法。+-3031③用数字代表正负极.①电工上常用符号②直接用正负极表示点火开关是汽车电路中的重要元件，是电路的控制枢纽，是多档、多接线柱开关。图2-4四接线柱点火开关的表示法二、点火开关⑴表示方法1、四接线柱的结构与接线关系⑵各档连接方法与测量Ⅱ档；接收音机和预热(也称附件档、ACC档、A档等)蓄电池收音机1与3接通图2-5Ⅰ档；接点火和附件(也称D档、M或MAR档、0N或DG档)点火蓄电池收音机1与2、3接通图2-6Ⅲ档；接起动和点火(也称ST档、Q档、D档、AVV档、START档)蓄电池点火起动图2-7四接线柱点火开关各档连接示意图1与2、4接通2、五接线柱的结构与接线关系实物图图形符号表示法⑴表示方法图2-8表格图表示法⑵各档连接方法与测量图2-9点火开关ACC状态电路连接方式与测量IG1接点火线继电器和电压调节器的正接线柱；IG2接点火线圈的正接线柱；ST接起动继电器；ACC接附件。图2-10点火开关ON状态电路连接方式与测量图2-11点火开关ST状态电路连接方式与测量3、柴油机接线柱点火开关的结构与接线关系图2-12柴油机点火开关电路连接表示方式1、操作名称：点火开关的识别与检测操作活动3、学习目标：能正确分判接线柱位置档位；会用万用表电阻档判别点火开关好坏2、需用器材：点火开关、万用表图2-13点火开关四接线柱4、操作步骤⑴观察点火开关分出四个接线编号，请在图2-13中标出。⑵用万用表分别测量各接线柱分别出Ⅱ、Ⅰ、Ⅲ档的状态：Ⅰ档时：接通的接线柱为Ⅱ档时：接通的接线柱为Ⅲ档时：接通的接线柱为⑶根据步骤2的结果画出点火开关的表格表示图。用三个图分别表示Ⅱ档时、Ⅰ档时、Ⅲ档时的电流流动方向。Ⅱ档时的电流流向Ⅰ档时的电流流向Ⅲ档时的电流流向图2-14四接线柱各档的电流方向⑷分出五接线柱点火开关的五个接线编号。ACC时：接通的接线柱为ON时：接通的接线柱为ST时：接通的接线柱为图2-15点火开关五线柱⑸用万用表分别测量各接线柱；分别找出ACC、ON、ST时的接通状态。ACC档时的电流流向ON档时的电流流向ST档时的电流流向图2-16五接线柱各档的电流方向⑴四接线柱与五接线柱相差哪个接线柱？有什么作用？⑵柴油机与汽油机点火开关有哪些区别点？现有一个柴油机点火开关，你能根据点火开关的结构与接线关系找出它属于哪一种类，并检测其好坏？活动一点火开关的识别与检测评估表学生姓名日期：自评互评师评一、学习评价目标1正确分出点火开关四个接线编号，在图2-13中正确标出。2能用万用表分别测量各接线柱，分别出Ⅱ、Ⅰ、Ⅲ档的状态。3正确画出点火开关的表格表示图。并能正确表示Ⅱ档时、Ⅰ档时、Ⅲ档时的电流流动方向。4能分出五接线柱点火开关的五个接线编号，在图2-14中正确标出。5能用万用表分别测量五个接柱的接通状态。6能正确画出五个接柱点火开关中的各档电流方向。7你自己感觉能判别点火开关接线柱的接线了吗？8活动中环保意识及有关工作做的如何。二、学习体会1活动中感觉哪个技能最有兴趣？为什么？2活动中哪个技能最有用？为什么？3活动中哪个技能操作可以改进？使操作更方便实用，请写出操作过程。（请同学们大胆创新，共同研讨，不断提高操作能力）4你还有哪些要求与设想？总体评价教师签名
