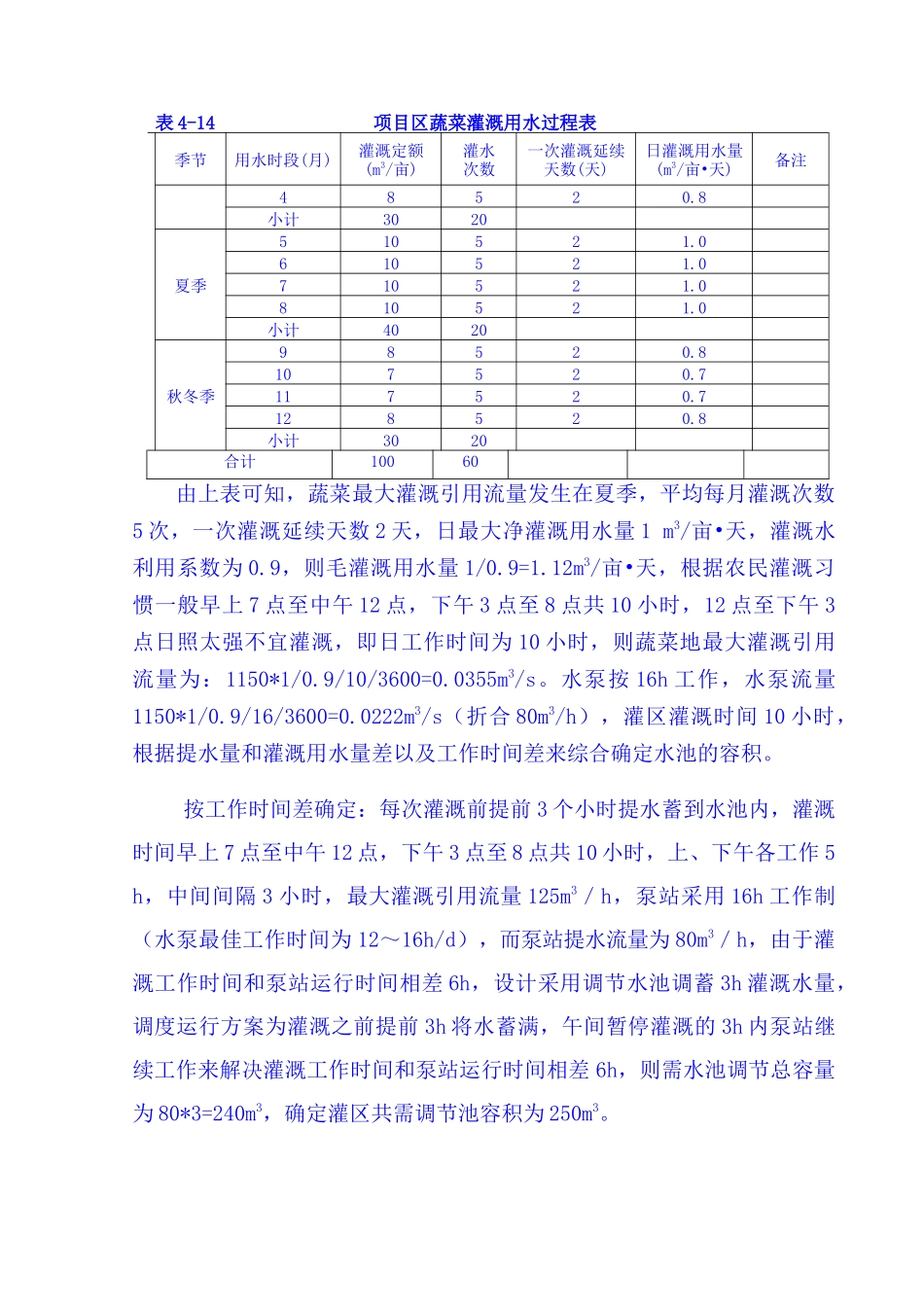

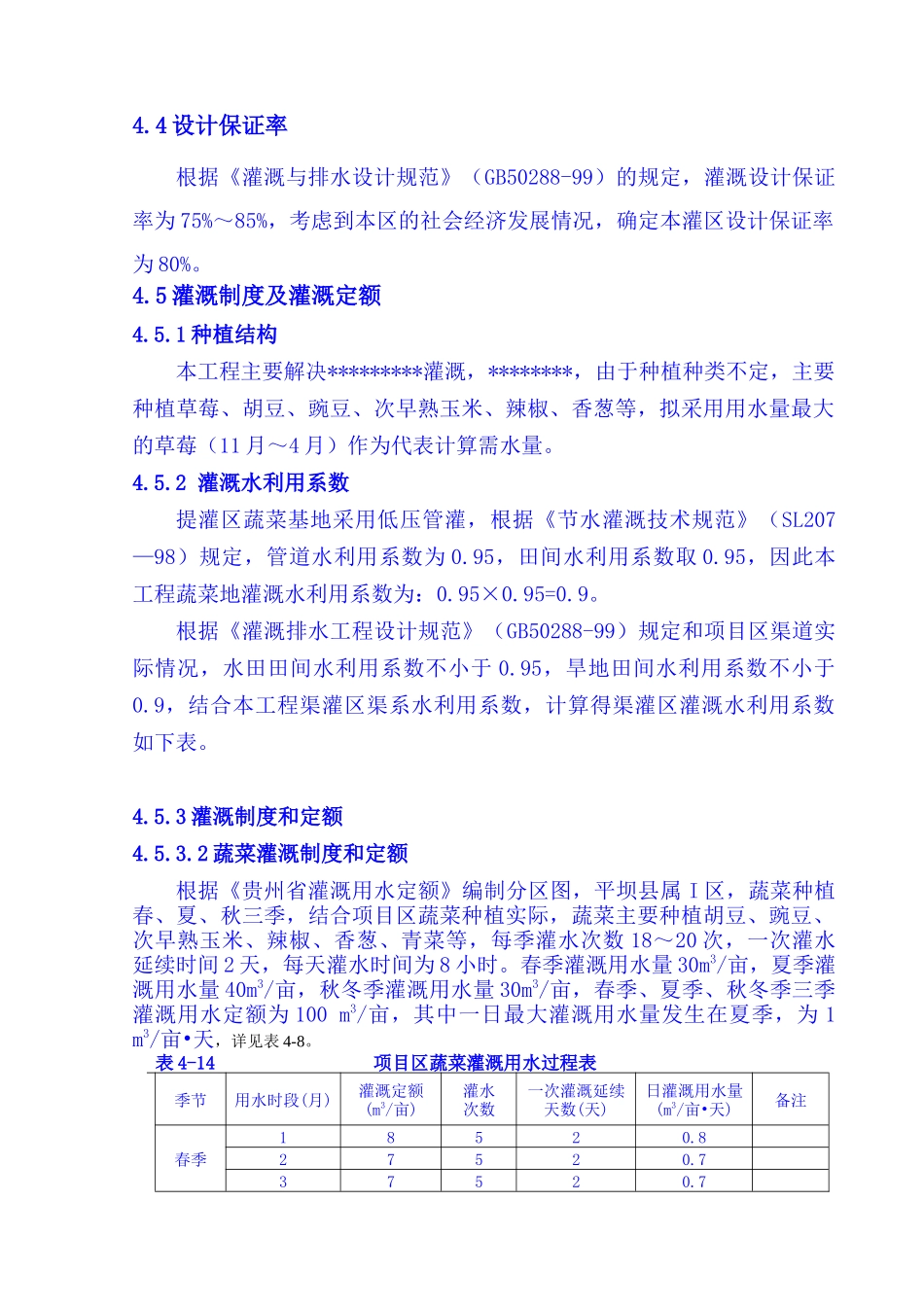

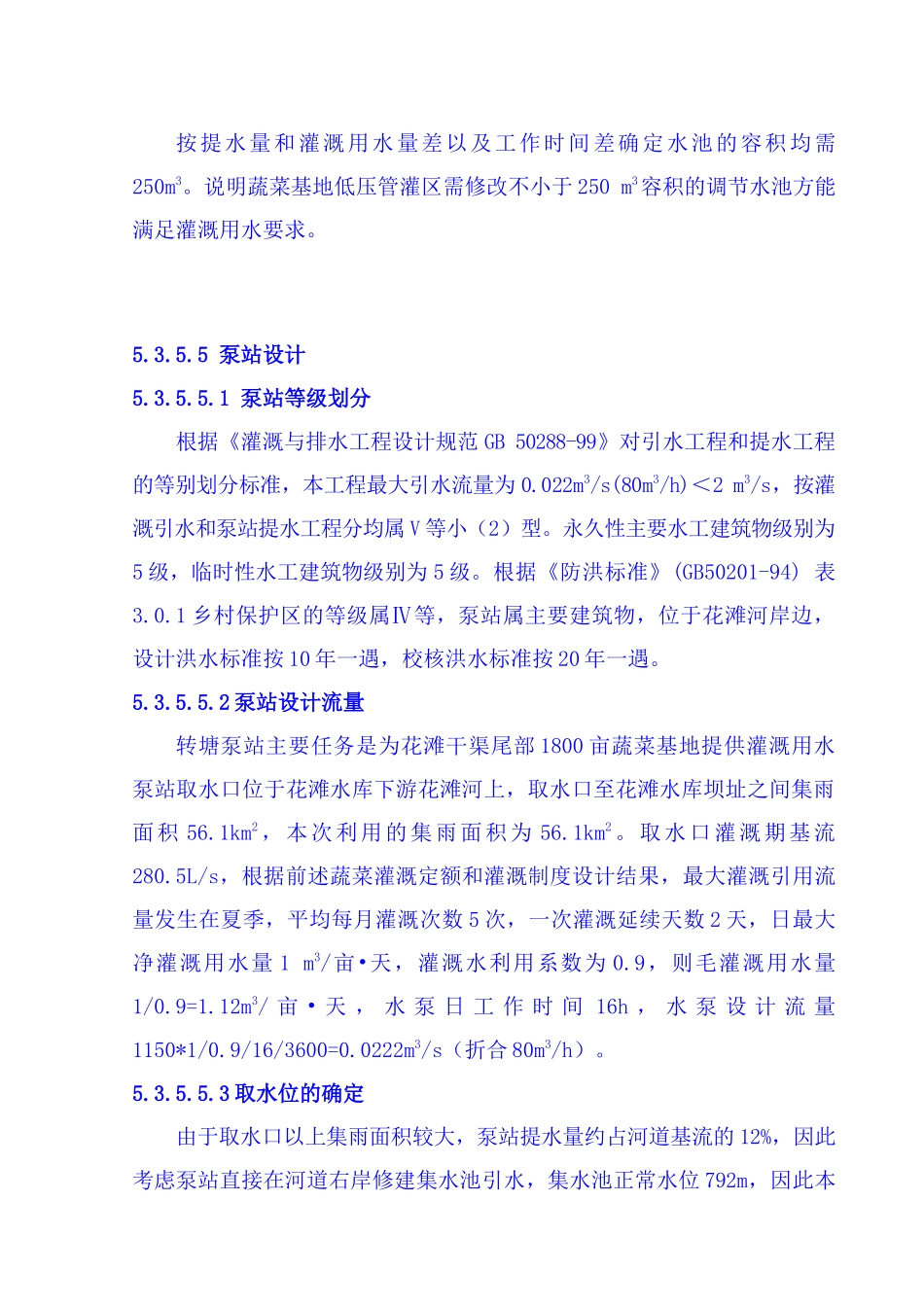

4.4设计保证率根据《灌溉与排水设计规范》（GB50288-99）的规定，灌溉设计保证率为75%～85%，考虑到本区的社会经济发展情况，确定本灌区设计保证率为80%。4.5灌溉制度及灌溉定额4.5.1种植结构本工程主要解决*********灌溉，********，由于种植种类不定，主要种植草莓、胡豆、豌豆、次早熟玉米、辣椒、香葱等，拟采用用水量最大的草莓（11月～4月）作为代表计算需水量。4.5.2灌溉水利用系数提灌区蔬菜基地采用低压管灌，根据《节水灌溉技术规范》（SL207—98）规定，管道水利用系数为0.95，田间水利用系数取0.95，因此本工程蔬菜地灌溉水利用系数为：0.95×0.95=0.9。根据《灌溉排水工程设计规范》（GB50288-99）规定和项目区渠道实际情况，水田田间水利用系数不小于0.95，旱地田间水利用系数不小于0.9，结合本工程渠灌区渠系水利用系数，计算得渠灌区灌溉水利用系数如下表。4.5.3灌溉制度和定额4.5.3.2蔬菜灌溉制度和定额根据《贵州省灌溉用水定额》编制分区图，平坝县属I区，蔬菜种植春、夏、秋三季，结合项目区蔬菜种植实际，蔬菜主要种植胡豆、豌豆、次早熟玉米、辣椒、香葱、青菜等，每季灌水次数18～20次，一次灌水延续时间2天，每天灌水时间为8小时。春季灌溉用水量30m3/亩，夏季灌溉用水量40m3/亩，秋冬季灌溉用水量30m3/亩，春季、夏季、秋冬季三季灌溉用水定额为100m3/亩，其中一日最大灌溉用水量发生在夏季，为1m3/亩•天，详见表4-8。表4-14项目区蔬菜灌溉用水过程表季节用水时段(月)灌溉定额(m3/亩)灌水次数一次灌溉延续天数(天)日灌溉用水量(m3/亩•天)备注春季18520.827520.737520.7表4-14项目区蔬菜灌溉用水过程表季节用水时段(月)灌溉定额(m3/亩)灌水次数一次灌溉延续天数(天)日灌溉用水量(m3/亩•天)备注48520.8小计3020夏季510521.0610521.0710521.0810521.0小计4020秋冬季98520.8107520.7117520.7128520.8小计3020合计10060由上表可知，蔬菜最大灌溉引用流量发生在夏季，平均每月灌溉次数5次，一次灌溉延续天数2天，日最大净灌溉用水量1m3/亩•天，灌溉水利用系数为0.9，则毛灌溉用水量1/0.9=1.12m3/亩•天，根据农民灌溉习惯一般早上7点至中午12点，下午3点至8点共10小时，12点至下午3点日照太强不宜灌溉，即日工作时间为10小时，则蔬菜地最大灌溉引用流量为：1150*1/0.9/10/3600=0.0355m3/s。水泵按16h工作，水泵流量1150*1/0.9/16/3600=0.0222m3/s（折合80m3/h），灌区灌溉时间10小时，根据提水量和灌溉用水量差以及工作时间差来综合确定水池的容积。按工作时间差确定：每次灌溉前提前3个小时提水蓄到水池内，灌溉时间早上7点至中午12点，下午3点至8点共10小时，上、下午各工作5h，中间间隔3小时，最大灌溉引用流量125m3／h，泵站采用16h工作制（水泵最佳工作时间为12～16h/d），而泵站提水流量为80m3／h，由于灌溉工作时间和泵站运行时间相差6h，设计采用调节水池调蓄3h灌溉水量，调度运行方案为灌溉之前提前3h将水蓄满，午间暂停灌溉的3h内泵站继续工作来解决灌溉工作时间和泵站运行时间相差6h，则需水池调节总容量为80*3=240m3，确定灌区共需调节池容积为250m3。按提水量和灌溉用水量差以及工作时间差确定水池的容积均需250m3。说明蔬菜基地低压管灌区需修改不小于250m3容积的调节水池方能满足灌溉用水要求。5.3.5.5泵站设计5.3.5.5.1泵站等级划分根据《灌溉与排水工程设计规范GB50288-99》对引水工程和提水工程的等别划分标准，本工程最大引水流量为0.022m3/s(80m3/h)＜2m3/s，按灌溉引水和泵站提水工程分均属V等小（2）型。永久性主要水工建筑物级别为5级，临时性水工建筑物级别为5级。根据《防洪标准》(GB50201-94)表3.0.1乡村保护区的等级属Ⅳ等，泵站属主要建筑物，位于花滩河岸边，设计洪水标准按10年一遇，校核洪水标准按20年一遇。5.3.5.5.2泵站设计流量转塘泵站主要任务是为花滩干渠尾部1800亩蔬菜基地提供灌溉用水泵站取水口位于花滩水库下游花滩河上，取水口至花滩水库坝址之间集雨面积56.1km2，本次利用的集雨面积为56.1km2。取水口灌溉期基流280.5L/s，根据前述蔬菜灌溉定额和灌溉制度设计结果，最大灌溉引用流量发生在夏季，平均每月灌溉次...
