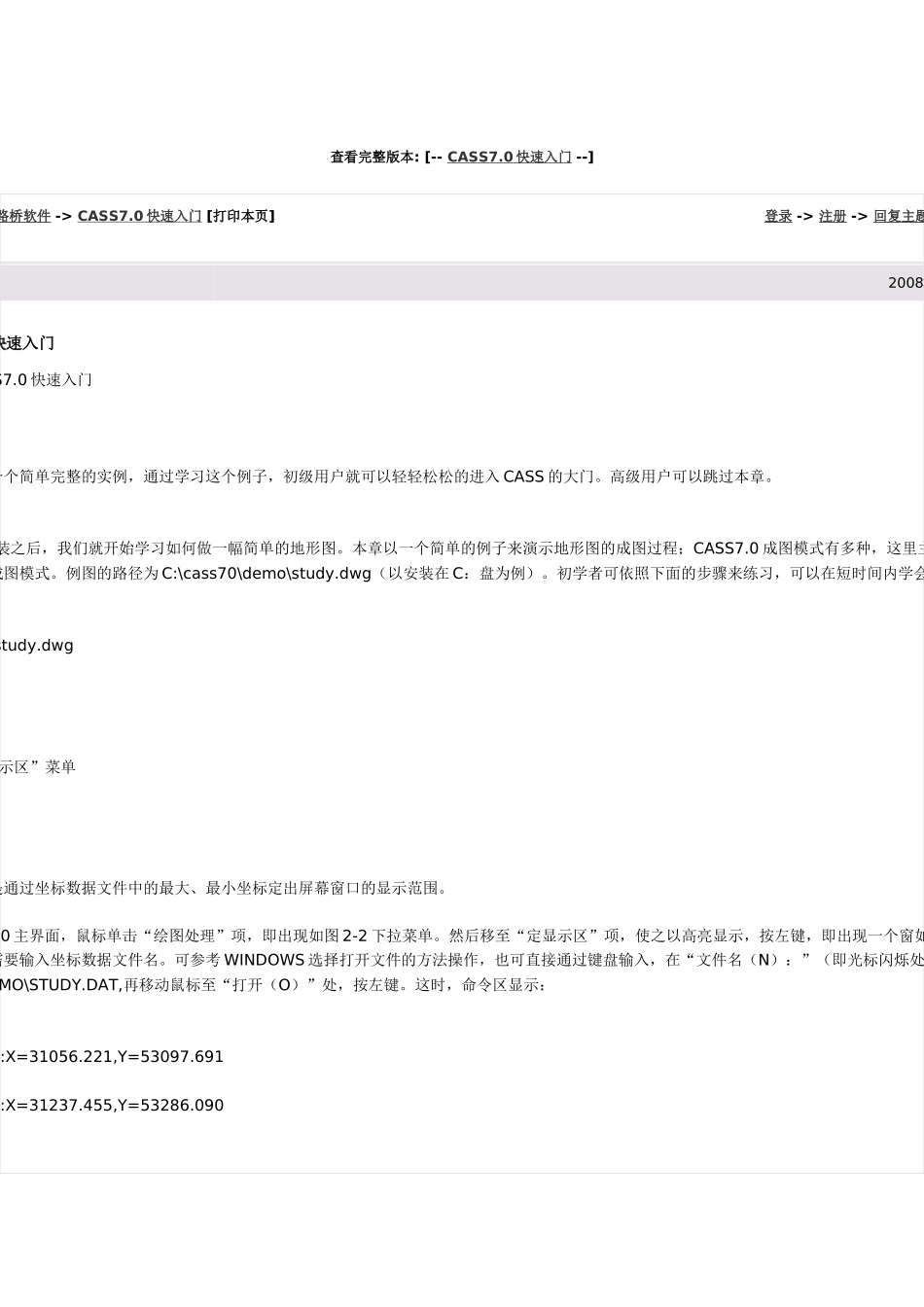

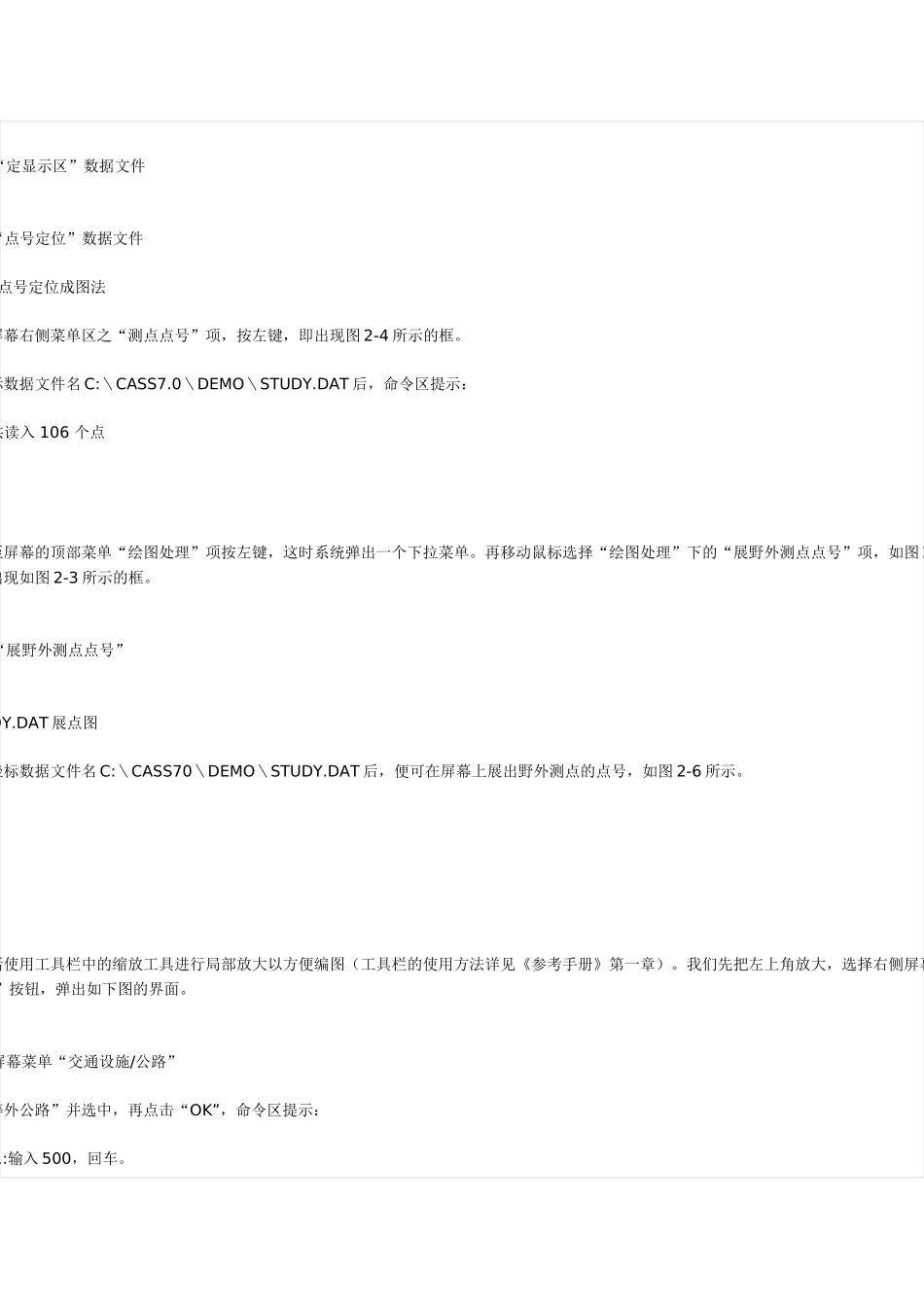

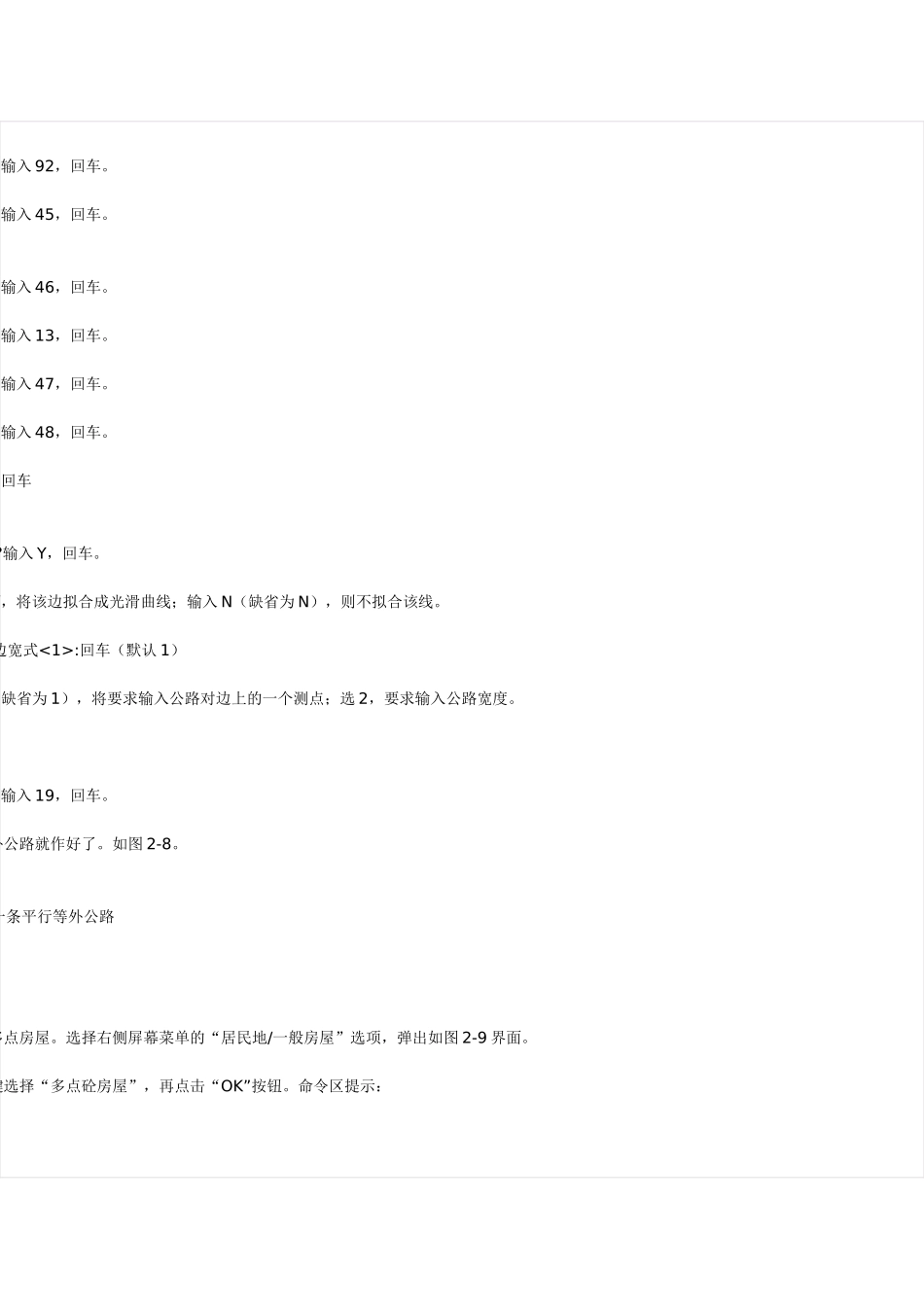

查看完整版本:[--CASS7.0快速入门--]->路桥软件->CASS7.0快速入门[打印本页]登录->注册->回复主题2008-12-2713:05快速入门CASS7.0快速入门本章将介绍一个简单完整的实例，通过学习这个例子，初级用户就可以轻轻松松的进入CASS的大门。高级用户可以跳过本章。安装之后，我们就开始学习如何做一幅简单的地形图。本章以一个简单的例子来演示地形图的成图过程；CASS7.0成图模式有多种，这里主要介绍“点号定位”的成图模式。例图的路径为C:\cass70\demo\study.dwg（以安装在C：盘为例）。初学者可依照下面的步骤来练习，可以在短时间内学会作图。study.dwg定显示区”菜单定显示区定显示区就是通过坐标数据文件中的最大、最小坐标定出屏幕窗口的显示范围。CASS7.0主界面，鼠标单击“绘图处理”项，即出现如图2-2下拉菜单。然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个窗如图示。这时，需要输入坐标数据文件名。可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。这时，命令区显示：米):X=31056.221,Y=53097.691米):X=31237.455,Y=53286.090选择“定显示区”数据文件选择“点号定位”数据文件选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的框。输入点号坐标数据文件名C:＼CASS7.0＼DEMO＼STUDY.DAT后，命令区提示：共读入106个点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5左键后，便出现如图2-3所示的框。选择“展野外测点点号”2-6STUDY.DAT展点图输入对应的坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，便可在屏幕上展出野外测点的点号，如图2-6所示。．绘平面图下面可以灵活使用工具栏中的缩放工具进行局部放大以方便编图（工具栏的使用方法详见《参考手册》第一章）。我们先把左上角放大，选择右侧屏幕菜单的“交公路”按钮，弹出如下图的界面。选择屏幕菜单“交通设施/公路”找到“平行等外公路”并选中，再点击“OK”，命令区提示：1:输入500，回车。>输入92，回车。>输入45，回车。>输入46，回车。>输入13，回车。>输入47，回车。>输入48，回车。>回车?输入Y，回车。Y，将该边拟合成光滑曲线；输入N（缺省为N），则不拟合该线。/2.边宽式<1>:回车（默认1）（缺省为1），将要求输入公路对边上的一个测点；选2，要求输入公路宽度。>输入19，回车。这时平行等外公路就作好了。如图2-8。作好一条平行等外公路下面作一个多点房屋。选择右侧屏幕菜单的“居民地/一般房屋”选项，弹出如图2-9界面。先用鼠标左键选择“多点砼房屋”，再点击“OK”按钮。命令区提示：>输入49，回车。>输入50，回车。隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入51，回车。隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入J，回车。>输入52，回车。隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入53，回车。选择屏幕菜单“居民地/一般房屋”隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入C，回车。:<1>回车（默认输1层）。说明：选择多点砼房屋后自动读取地物编码，用户不须逐个记忆。从第三点起弹出许多选项（具体操作见《参考手册》第一章关于屏幕菜单的介绍），这里以“隔一点”功能为例，输入J，输入一点后系统自动算出一点，使该点与前一点及输入点的连线构成直角。输入C时，表示闭合。再作一个多点砼房，熟悉一下操作过程。命令区提示：Command:dd输入地物编码:<141111>141111P/<点号>输入60，回车。>输入61，回车。隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入62，回车。隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<点号>输入a，回车。键盘输入角度(K)/<指定方向点(只确定平行和垂直方向)>用鼠标左键在62点上侧一定距离处点一下。输入4.5，回车。隔一闭合G/隔一点J/微导线A/曲线Q/边长交会B/回退U/点P/<...
