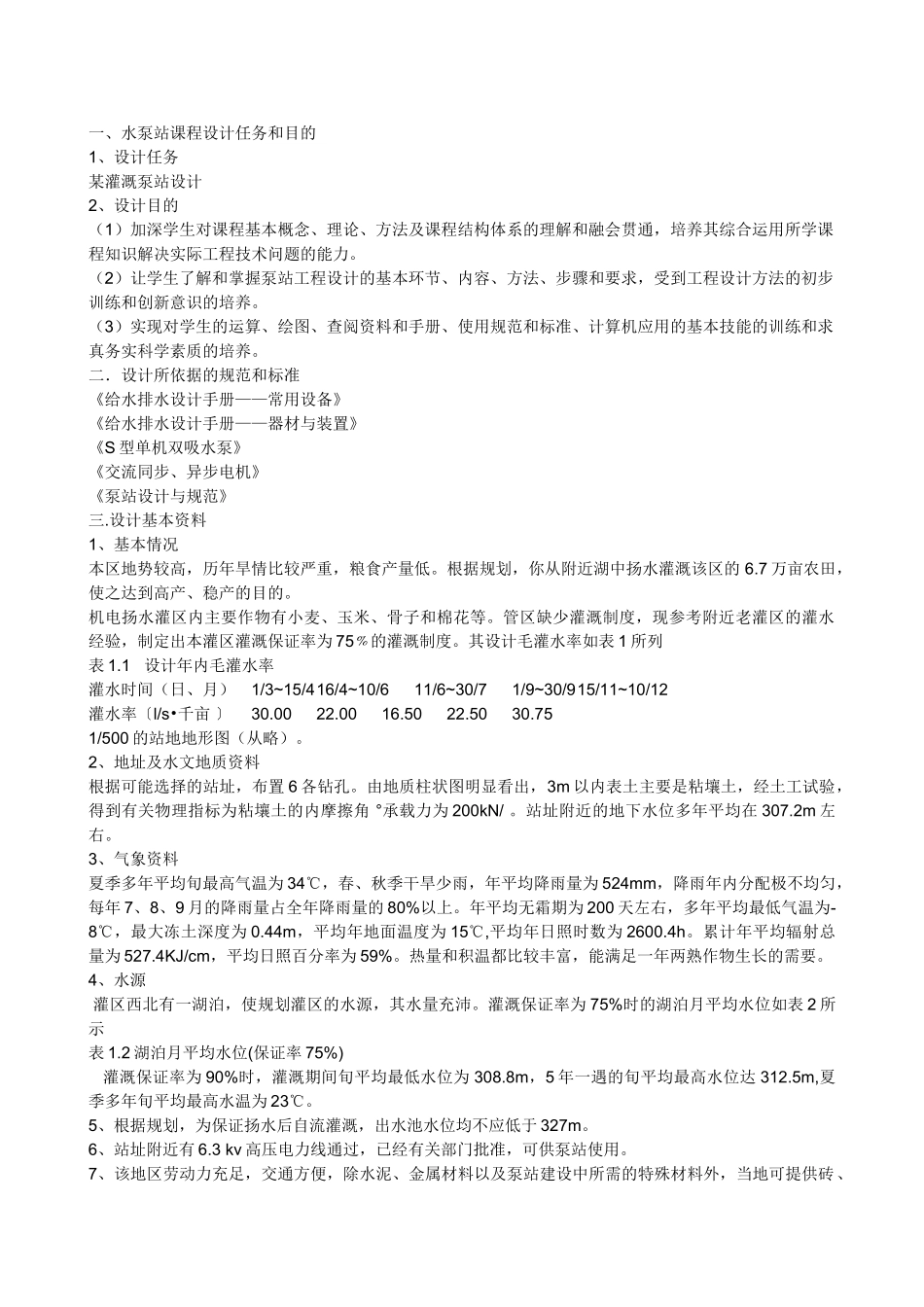

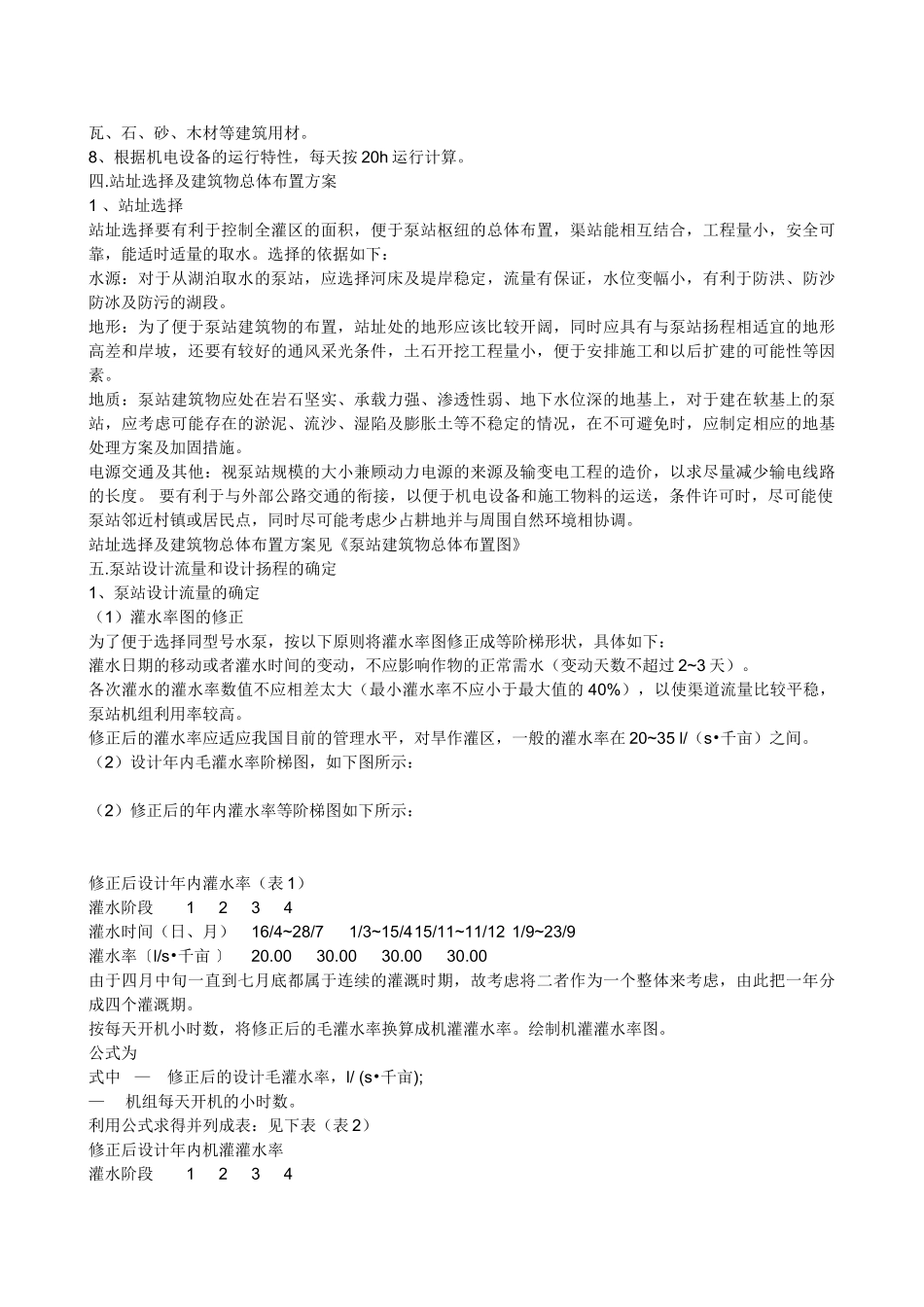

一、水泵站课程设计任务和目的1、设计任务某灌溉泵站设计2、设计目的（1）加深学生对课程基本概念、理论、方法及课程结构体系的理解和融会贯通，培养其综合运用所学课程知识解决实际工程技术问题的能力。（2）让学生了解和掌握泵站工程设计的基本环节、内容、方法、步骤和要求，受到工程设计方法的初步训练和创新意识的培养。（3）实现对学生的运算、绘图、查阅资料和手册、使用规范和标准、计算机应用的基本技能的训练和求真务实科学素质的培养。二．设计所依据的规范和标准《给水排水设计手册——常用设备》《给水排水设计手册——器材与装置》《S型单机双吸水泵》《交流同步、异步电机》《泵站设计与规范》三.设计基本资料1、基本情况本区地势较高，历年旱情比较严重，粮食产量低。根据规划，你从附近湖中扬水灌溉该区的6.7万亩农田，使之达到高产、稳产的目的。机电扬水灌区内主要作物有小麦、玉米、骨子和棉花等。管区缺少灌溉制度，现参考附近老灌区的灌水经验，制定出本灌区灌溉保证率为75﹪的灌溉制度。其设计毛灌水率如表1所列表1.1设计年内毛灌水率灌水时间（日、月）1/3~15/416/4~10/611/6~30/71/9~30/915/11~10/12灌水率〔l/s•千亩〕30.0022.0016.5022.5030.751/500的站地地形图（从略）。2、地址及水文地质资料根据可能选择的站址，布置6各钻孔。由地质柱状图明显看出，3m以内表土主要是粘壤土，经土工试验，得到有关物理指标为粘壤土的内摩擦角°承载力为200kN/。站址附近的地下水位多年平均在307.2m左右。3、气象资料夏季多年平均旬最高气温为34℃，春、秋季干旱少雨，年平均降雨量为524mm，降雨年内分配极不均匀，每年7、8、9月的降雨量占全年降雨量的80%以上。年平均无霜期为200天左右，多年平均最低气温为-8℃，最大冻土深度为0.44m，平均年地面温度为15℃,平均年日照时数为2600.4h。累计年平均辐射总量为527.4KJ/cm，平均日照百分率为59%。热量和积温都比较丰富，能满足一年两熟作物生长的需要。4、水源灌区西北有一湖泊，使规划灌区的水源，其水量充沛。灌溉保证率为75%时的湖泊月平均水位如表2所示表1.2湖泊月平均水位(保证率75%)灌溉保证率为90%时，灌溉期间旬平均最低水位为308.8m，5年一遇的旬平均最高水位达312.5m,夏季多年旬平均最高水温为23℃。5、根据规划，为保证扬水后自流灌溉，出水池水位均不应低于327m。6、站址附近有6.3kv高压电力线通过，已经有关部门批准，可供泵站使用。7、该地区劳动力充足，交通方便，除水泥、金属材料以及泵站建设中所需的特殊材料外，当地可提供砖、瓦、石、砂、木材等建筑用材。8、根据机电设备的运行特性，每天按20h运行计算。四.站址选择及建筑物总体布置方案1、站址选择站址选择要有利于控制全灌区的面积，便于泵站枢纽的总体布置，渠站能相互结合，工程量小，安全可靠，能适时适量的取水。选择的依据如下：水源：对于从湖泊取水的泵站，应选择河床及堤岸稳定，流量有保证，水位变幅小，有利于防洪、防沙防冰及防污的湖段。地形：为了便于泵站建筑物的布置，站址处的地形应该比较开阔，同时应具有与泵站扬程相适宜的地形高差和岸坡，还要有较好的通风采光条件，土石开挖工程量小，便于安排施工和以后扩建的可能性等因素。地质：泵站建筑物应处在岩石坚实、承载力强、渗透性弱、地下水位深的地基上，对于建在软基上的泵站，应考虑可能存在的淤泥、流沙、湿陷及膨胀土等不稳定的情况，在不可避免时，应制定相应的地基处理方案及加固措施。电源交通及其他：视泵站规模的大小兼顾动力电源的来源及输变电工程的造价，以求尽量减少输电线路的长度。要有利于与外部公路交通的衔接，以便于机电设备和施工物料的运送，条件许可时，尽可能使泵站邻近村镇或居民点，同时尽可能考虑少占耕地并与周围自然环境相协调。站址选择及建筑物总体布置方案见《泵站建筑物总体布置图》五.泵站设计流量和设计扬程的确定1、泵站设计流量的确定（1）灌水率图的修正为了便于选择同型号水泵，按以下原则将灌水率图修正成等阶梯形状，具体如下：灌水日期的移动或者灌水时间的变动，不应影响作物的正常需水（变动天数不超过2~3天）。各次灌水的灌...
