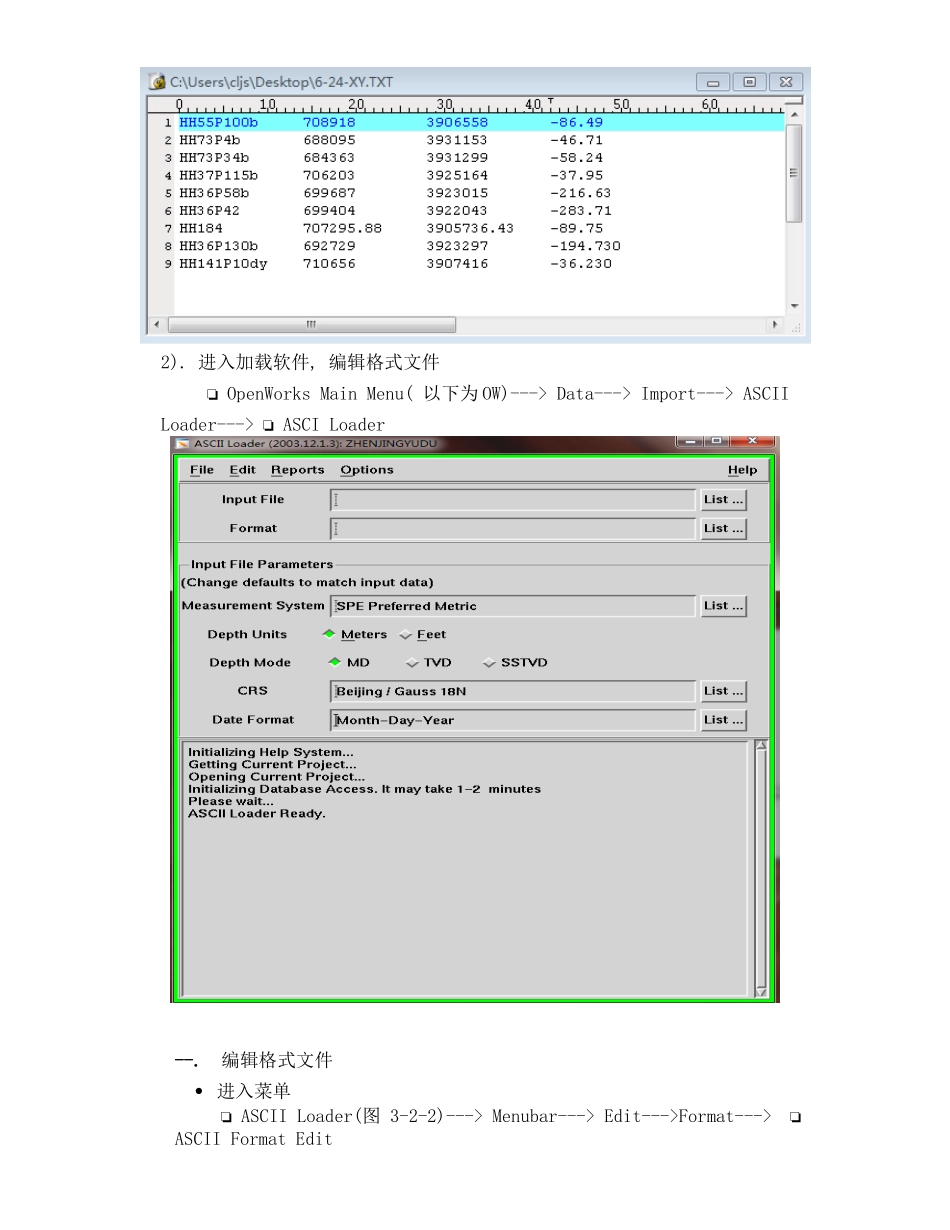

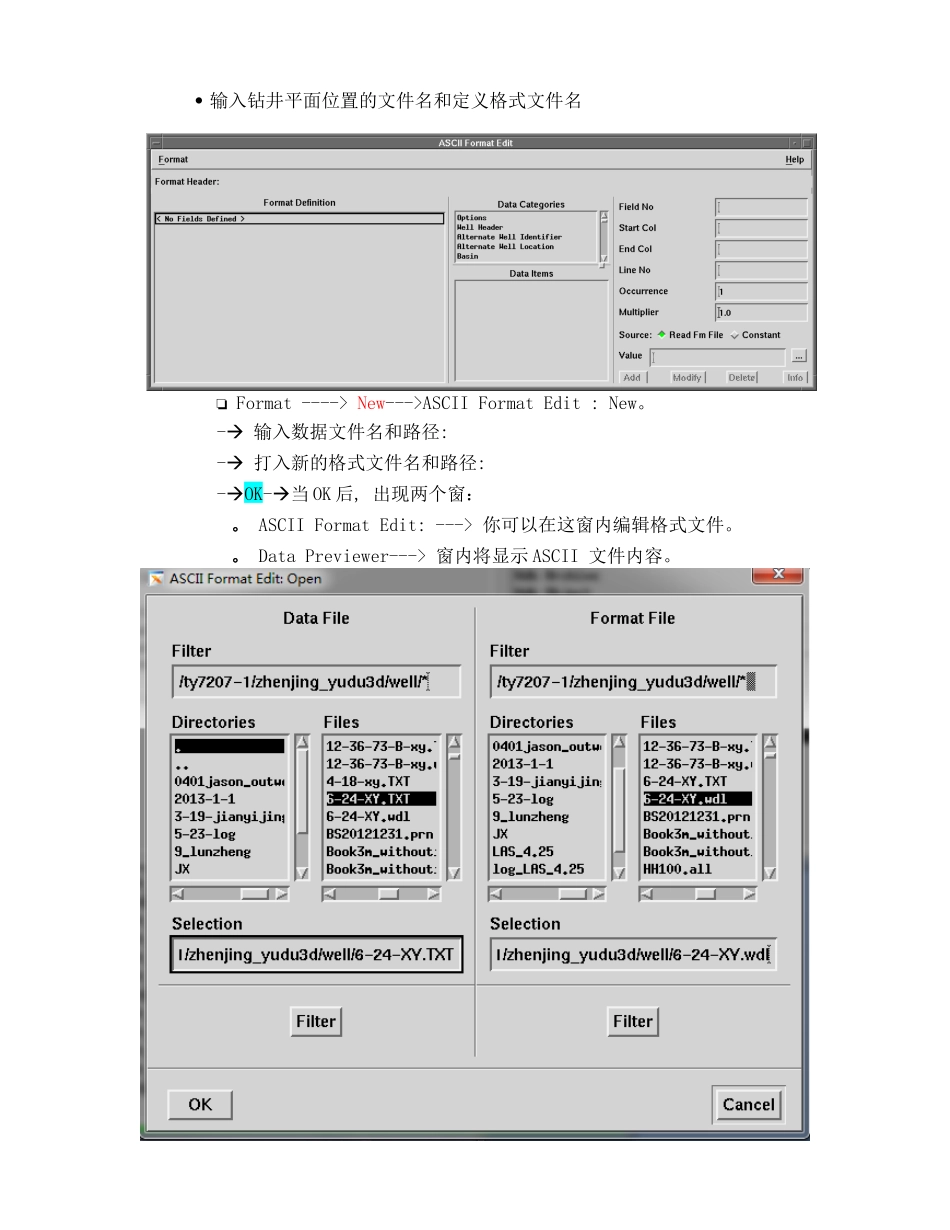

数据加载指导书一、技术概要：数据加载一般分为地震数据加载和井数据加载。1).钻井数据的加载总是执行”三步曲”，只要你掌握这三步，加载钻井数据是很容易的。”三步曲”是：编制ASCII码钻井数据文件。编辑格式文件。加载钻井数据。2).对于地震数据解释，你至少需要加载下述几种钻井数据类型：钻井平面位置、地质分层、时深表、井斜数据、测井曲线等等。3).加载钻井数据时，首先加载钻井平面位置,然后加载其它钻井数据。4).Landmark可加载四种格式的钻井数据，不同类型的数据文件应用不同的格式文件。四种格式是：1).LAS格式。(输入有文件头的ASCII码钻井数据文件。2).LIS格式。(输入二进制码的钻井数据文件)。3).BIT格式。(输入二进制码的钻井数据文件)。4).ASCII码格式。(输入ASCII码钻井数据文件)。常见的ASCII码数据文件如下：--.单井多曲线__曲线名横向排列。--.多井多曲线。--.单井多曲线__曲线名垂直排列。--.多井单曲线。--.单井单曲线__测井曲线值是横向排列。地震数据加载一般是把SEGY格式的数据加载到地震工区内，输出地震数据的常用选项为Bricked:.bri、Vertical:.3dv、Slice:.3dh等。.bri格式既有地震剖面，又有切片，但地震剖面显示慢。.3dv格式只有地震剖面，地震剖面显示相对快些。.3dh格式只能看切片。二、具体操作步骤：1.钻井平面位置的加载方法1).编制ASCII文件编制钻井平面位置的ASCII文件（下图）：2).进入加载软件,编辑格式文件OpenWorksMainMenu(以下为OW)--->Data--->Import--->ASCIILoader--->ASCILoader--.编辑格式文件进入菜单ASCIILoader(图3-2-2)--->Menubar--->Edit--->Format--->ASCIIFormatEdit输入钻井平面位置的文件名和定义格式文件名Format---->New--->ASCIIFormatEdit:New。-输入数据文件名和路径:-打入新的格式文件名和路径:-OK-当OK后,出现两个窗：。ASCIIFormatEdit:--->你可以在这窗内编辑格式文件。。DataPreviewer--->窗内将显示ASCII文件内容。在ASCIIFormatEdit：6-24-XY.wdl(图3-2-6)窗内,有四个区(A、B、C、D),上图。。A区-----FormatDefination:显示格式行。它是根据数据文件内容定义的格式行。。B区-----DataCategories:数据类型。在定义不同数据类型时，需接活不同的行。定义钻井平面位置时，你需用光标接活“WellHeader”行。。C区-----DataItems：数据项目。当接活“WellHeader”后,出现相应的”DataItems”项目，然后根据6-24-XY.TXT数据文件的内容，活化相应的数据项目。。D区-----根据Wellocs.wdt数据文件的内容,定义数据域项目后，将显示每一个数据域的开始列号、结束列号、行号和数据域的列数。对格式行有三种操作(ADD、Modify和Delete)。它们是对A___FormationDefination内的格式行进行操作。Add________加格式行。如果定义格式后，在A___FormatDefination内没有你需要的格式行，就按“Add”。Modify_____修改格式行。在A___FormatDefination内,已定义了你需要的格式行，但是,定义数据域的格式不正确需要修改，首先活化需要修改的格式行，然后重新定义格式并按”Modify”。Delete_______删除格式行。删除在A___FormatDefination内已存在的格式行。首先接活格式行，然后按Delete。ReadFmFile________表示数据来自“ASCII码数据文件”。Constant______________表示数据是常数。应该在Value域打入常数值。ADCBACBD编辑格式文件..建钻井标识名的格式行。定义钻井平面位置的数据类型在B__DataCategories区，用光标选择：WellHeader。选择数据域的格式项目在C__DataItems区，用光标选择：Uwi，R。。定义数据域的格式将光标放在E__DataPreviewer”窗内(上图)，抹“Uwi，R”的数据域。。建立格式行在D区__内按Add-在A区__Formatdefunation区内显示格式行。其它格式行的建立方法与上述相同，我们用表格加以说明。定义格式行的流程是：B_区-C_区-E_区-D_区-D_区-A_区。最后在A_区显示如图B_区DataCategoriesC_区DataItemsE_区DataPreviewerD_区SourcesD_区Add/Modify/Delete钻井平面位置的数据类型WellHeader选择数据域的项目__标识名Uwi,R用光标抹Uwi,R数据域ReadFmFileAdd钻井...
