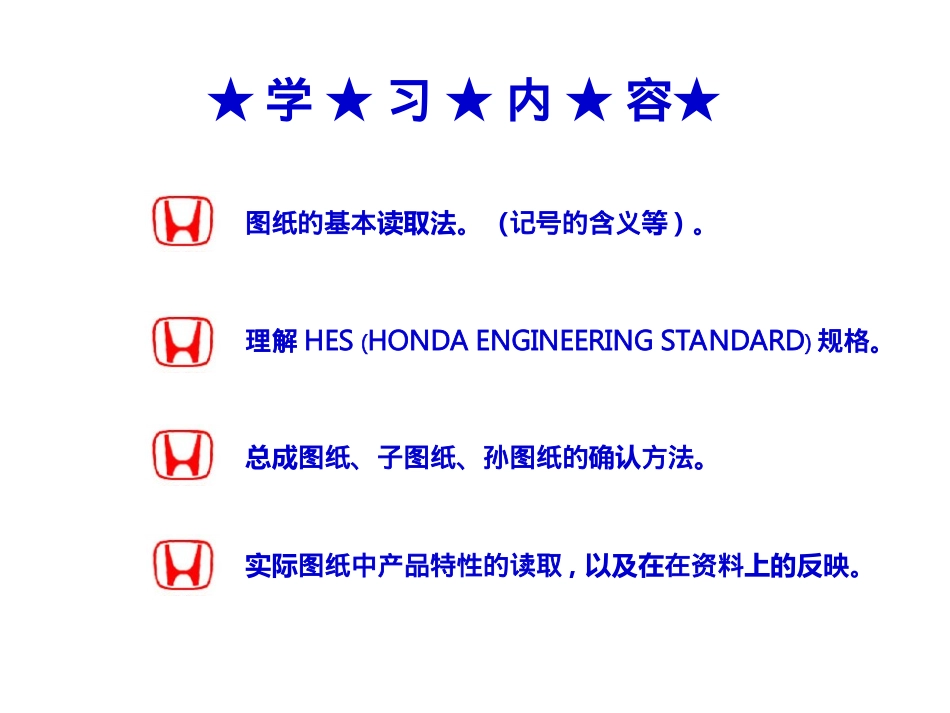

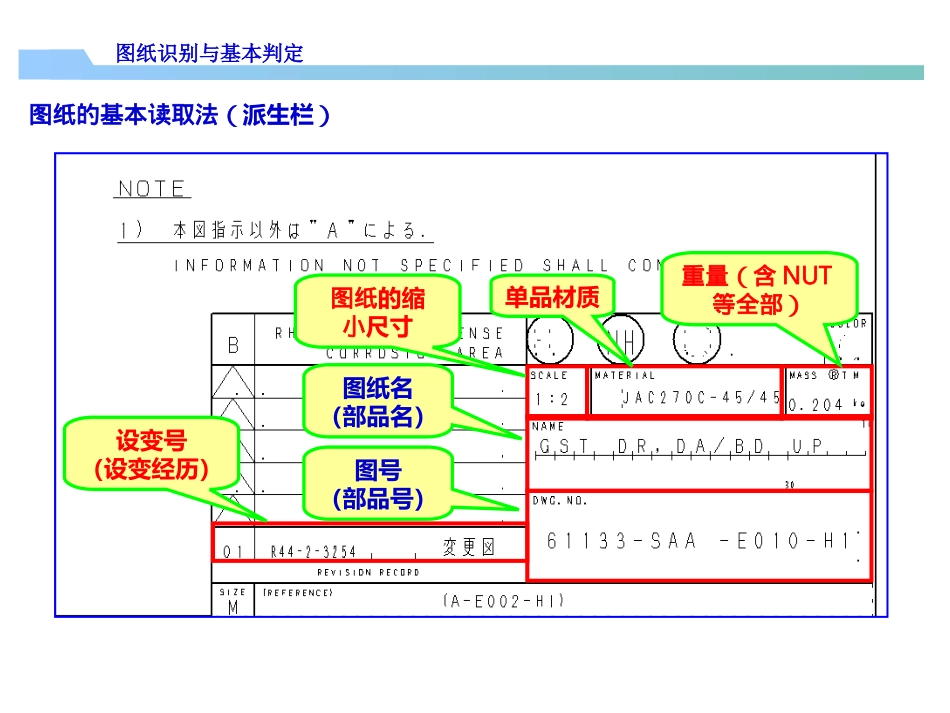

图纸识别与基本判定本田系列★学★习★内★容★图纸的基本读取法。（记号的含义等)。理解HES(HONDAENGINEERINGSTANDARD)规格。总成图纸、子图纸、孙图纸的确认方法。实际图纸中产品特性的读取,以及在在资料上的反映。图纸识别与基本判定图纸的基本读取法（派生栏）设变号（设变经历）图纸的缩小尺寸单品材质重量（含NUT等全部）图纸名（部品名）图号（部品号）图纸识别与基本判定★品质等級(重要度)HS、HA、HB等★环境污染等级(NH无有害物质,NF无氟里昂)★Q项目指示★A.B.C.D图表示,此图为B图.★C颜色指示图纸的基本读取法（派生栏）图纸识别与基本判定图纸基本知识（重要度的识别）HS部品发生机能上的不良时,失去重要机能,有可能导致重大事故发生的部品.HA部品发生机能上的不良时,失去重要机能,有可能导致重大事故发生,但具有事前预知性,可以采取安全措施的部品.HB部品发生机能上的不良时,失去重要机能,但不会造成重大事故发生的部品.表示引用图图纸识别与基本判定图纸的基本读取法（派生栏）特別记载事項以外参考A图部品所使用車的特性（AT或MT,RHD或LHD,仕向地等）图纸识别与基本判定图纸的基本读取法（构成栏）部品号、部品名（一般用英語表示）DWG(DRAWING)下一级图纸有无表示（有“○”无“╳”）QTY(QUANTITY)部品构成标准数图纸识别与基本判定图纸的基本读取法（构成栏）部品号、部品名（一般用英語表示）DWG(DRAWING)下一级图纸有无表示（有“○”无“╳”）QTY(QUANTITY)部品构成标准数材质批注:板厚有设变变化的部品画○表示图纸识别与基本判定图纸的基本读取法（NOTE栏）总成时明确使用时与广本的那个部品结合单品图时明确属于那个总成的构成部品HONDA的图纸基本上表示L侧。没有特別指示时R侧为左右对称。GHAC夹具基准适用于本田工业HES规格的哪个项目？本田焊接打点基本上为2层打点或3层打点。×表示2枚打点、表示3层打点。图纸识别与基本判定图纸的基本读取法（标题栏）※基本上与派生栏读取法一样（无派生部品时基本上只有本表题栏）图纸的种类有:正式图纸、暂定图纸等（暂定图纸不能作为正式GO）表示出图纸阶段。(设计开始图、切削开始图、试终图、量产置换图等）表示图纸的尺寸（例如:本图纸为A1)表示图纸的缩放比例:（本图纸用A1打印时变为实际部品的二分之一)图纸识别与基本判定图纸的基本读取法（查找情报）本田的图纸规格中以前开始就有查找情报、2D图纸上无标記的情報由数据特别标记了。因COMP图纸等在此栏有关公差指示、公差范围的指示,故有必要进行确认，可以通过CATIA进行查找,其体查找方式见CATIA培训资料。图纸识别与基本判定图纸的基本读取法（部品图：法线）本田的图纸是进行规格确认用最基础的资料,以T,B,H指示为基础（可以通过图纸进行部品安装位置的确认）T:以车体的前轮轴为0T,往前为”-”,往后为”+”。B:以车体中心为0B,从車体方向越靠外方向则为＋，反之亦然。H:以车轮轴的中心高度为0H，往下为”-”,往上则为”+”。1T,1B,1H单位为:1T=100mm,1B=100mm,1H=100mm+T-T0B+BR+BL-H+H图纸识别与基本判定图纸的基本读取法（坐标识别）图纸基本知识（制品图纸记号的识别）基准孔表示（本田夹具基准）基准面表示（本田夹具基准）表示公差指示：面公差指示：修边线公差指示：公差指示范围※基本箭头方向作为＋方向▼表示打点指示（表示哪个部品做打点焊接?有几个焊点等情报.结合面指示图纸识别与基本判定
