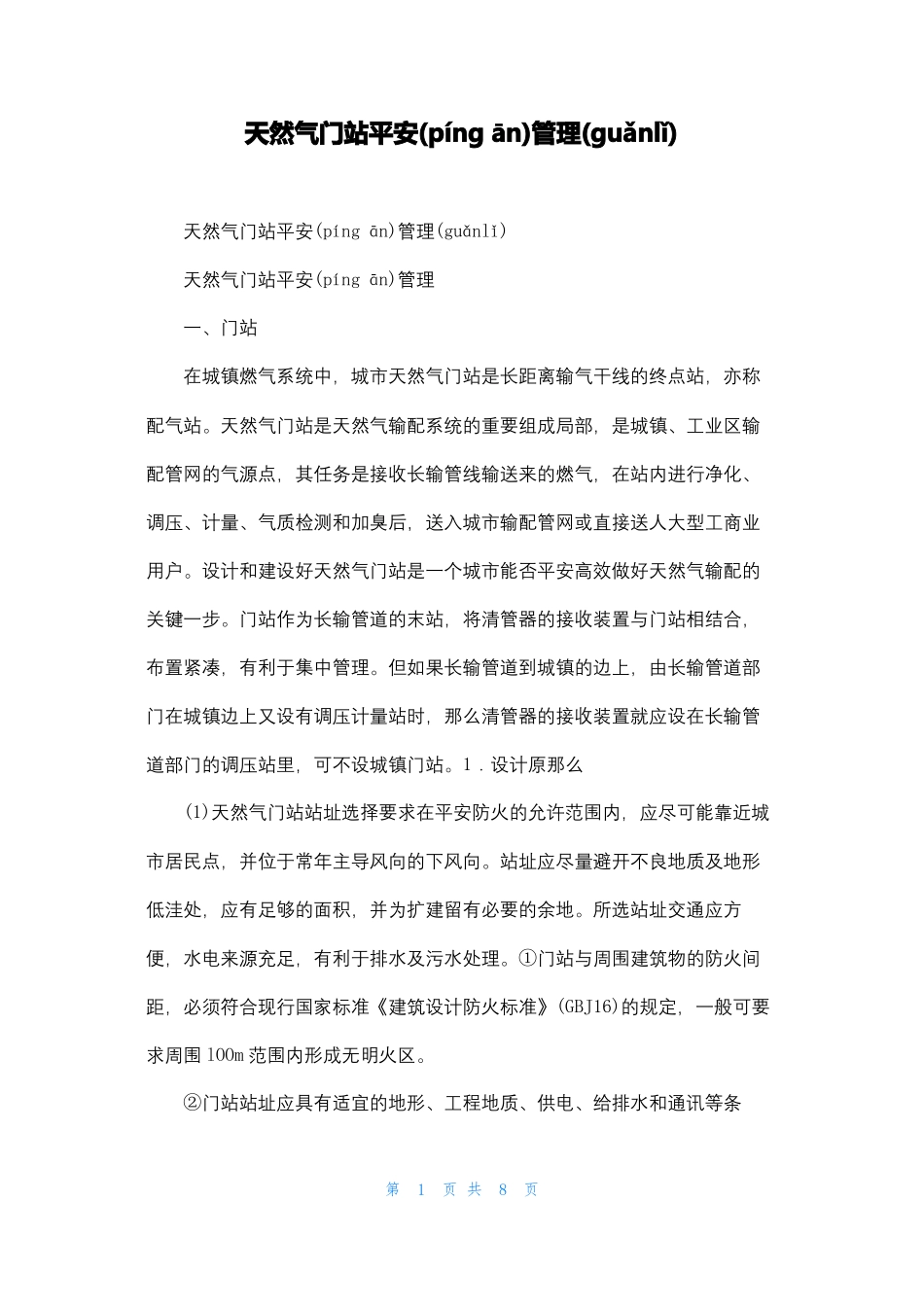

天然气门站平安管理天然气门站平安管理天然气门站平安管理一、门站在城镇燃气系统中，城市天然气门站是长距离输气干线的终点站，亦称配气站。天然气门站是天然气输配系统的重要组成局部，是城镇、工业区输配管网的气源点，其任务是接收长输管线输送来的燃气，在站内进行净化、调压、计量、气质检测和加臭后，送入城市输配管网或直接送人大型工商业用户。设计和建设好天然气门站是一个城市能否平安高效做好天然气输配的关键一步。门站作为长输管道的末站，将清管器的接收装置与门站相结合，布置紧凑，有利于集中管理。但如果长输管道到城镇的边上，由长输管道部门在城镇边上又设有调压计量站时，那么清管器的接收装置就应设在长输管道部门的调压站里，可不设城镇门站。1．设计原那么(1)天然气门站站址选择要求在平安防火的允许范围内，应尽可能靠近城市居民点，并位于常年主导风向的下风向。站址应尽量避开不良地质及地形低洼处，应有足够的面积，并为扩建留有必要的余地。所选站址交通应方便，水电来源充足，有利于排水及污水处理。①门站与周围建筑物的防火间距，必须符合现行国家标准《建筑设计防火标准》(GBJ16)的规定，一般可要求周围lOOm范围内形成无明火区。②门站站址应具有适宜的地形、工程地质、供电、给排水和通讯等条第1页共8页件。③门站站址应靠近城镇用气负荷中心地区。(2)天然气门站工艺设计及计量仪表要求①进出站管道上应设置燃气流量指示及累计仪表，压力的指示及自动记录仪表，温度指示仪表。②站内应设置调压装置，调压装置前应设别离器和过滤器。③进出站管道上应设置阀门。④站内设备与仪表维修时，应能够保证连续供气。⑤站内管道上应设平安保护及平安放散装置，放散管应引至站外，放散管管口高度应高出门站建筑物2m以上。⑥站内设备、仪表、管道等安装的水平间距和标高均应便于观察、操作和维修。(3)天然气门站的防火要求门站内的生产用房应符合现行的国家标准《建筑设计防火标准》(GBJ16)的“甲类生产厂房〞设计规定，其建筑耐火等级不应低于“二级〞。消防设施和器材的配备也应符合《建筑设计防火标准》(GBJ16)的规定。门站所设仪表控制室应设置可燃气体浓度检测监控仪表平安报警系统。门站建筑物室内电气防爆等级应符合现行的国家标准《爆炸和火灾危险环境电力装置设计标准》()的“1〞区设计规定，站区内防雷等级应符合现行国家标准《建筑防雷设计标准》(GBJ57)的“第二类〞设计规定和要求。2．设计规模天然气门站设计规模在目前应采取一次设计分步实施的方案，即根据所规划城市天然气需求预测和购气进度确定最终所到达的购供气规模进行一次设计，然后在此根底上做好分年度实施方案，每一阶段实施方案在第一次设第2页共8页计中，从设计计算到施工要求都要进行详细规划。3．门站工艺流程由输气干线来的天然气首先进入别离器除尘，然后进入汇气管，经过两组以上的调压器后至汇气管，再经孔板计量后，送入城市管网。配气站设一条越站旁通管，以备站内发生故障检修时，长输管线直接向城市管网供气。来自高压输气总管，压力大于等于1．6MPa的天然气通过电动球阀进入门站。通过清管球接收装置，经过滤计量后分为两局部，一局部经稳压到1．6MPa后进入储气站的10000m3高压球罐作为日调峰用；另一局部那么经减压到0．4MPa(表压)，加臭(臭味温度2级)后进入城区中压输气管网。为方便检修，门站设旁通管，天然气在节流阀调节下进入中压输气管网。门站装备设计压力2．5MPa，购气压力大于等于l_6MPa，出站压力O．4MPa(表压)。当非正常工况下，来气压力大于2．5MPa时，门站前的高压输气管上平安阀自动开启，进站阀自动关闭，待工况正常后各设备再行恢复工作。门站内还将对整个输配系统设置监(调)控以及数据采集系统，维修、检修等设施和装备也设置其内。4．门站内储气罐与站内建、构筑物的防火间距按照《城镇燃气设计标准》(2022)，门站内储气罐与站内建构筑物的防火间距应符合表1的规定。二、调压站1．设计原那么调压装置的设计，应符合以下要求。①宜设置在地上单独的建筑物内或地上单独的箱内，调压箱进口压力不...
