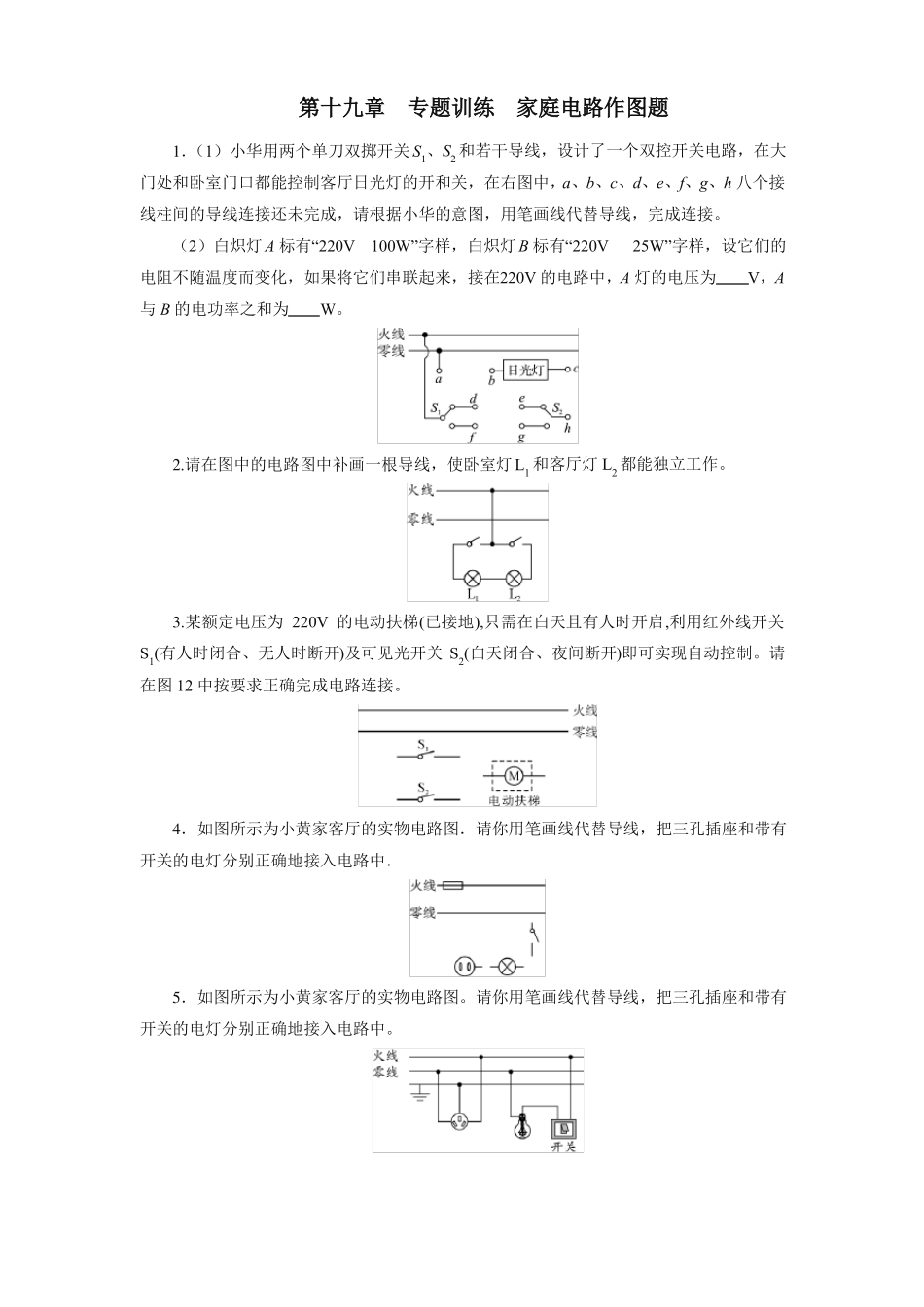

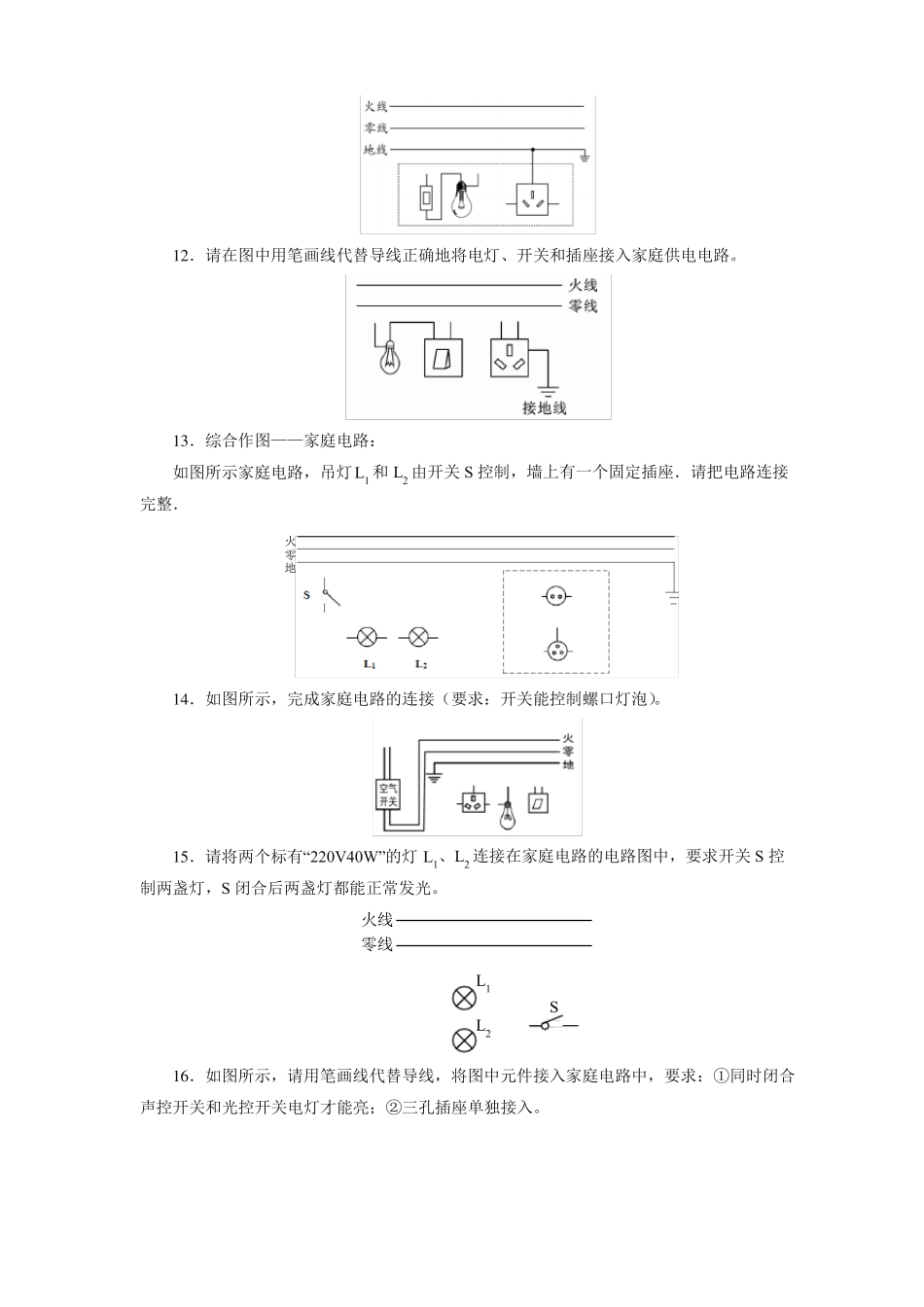

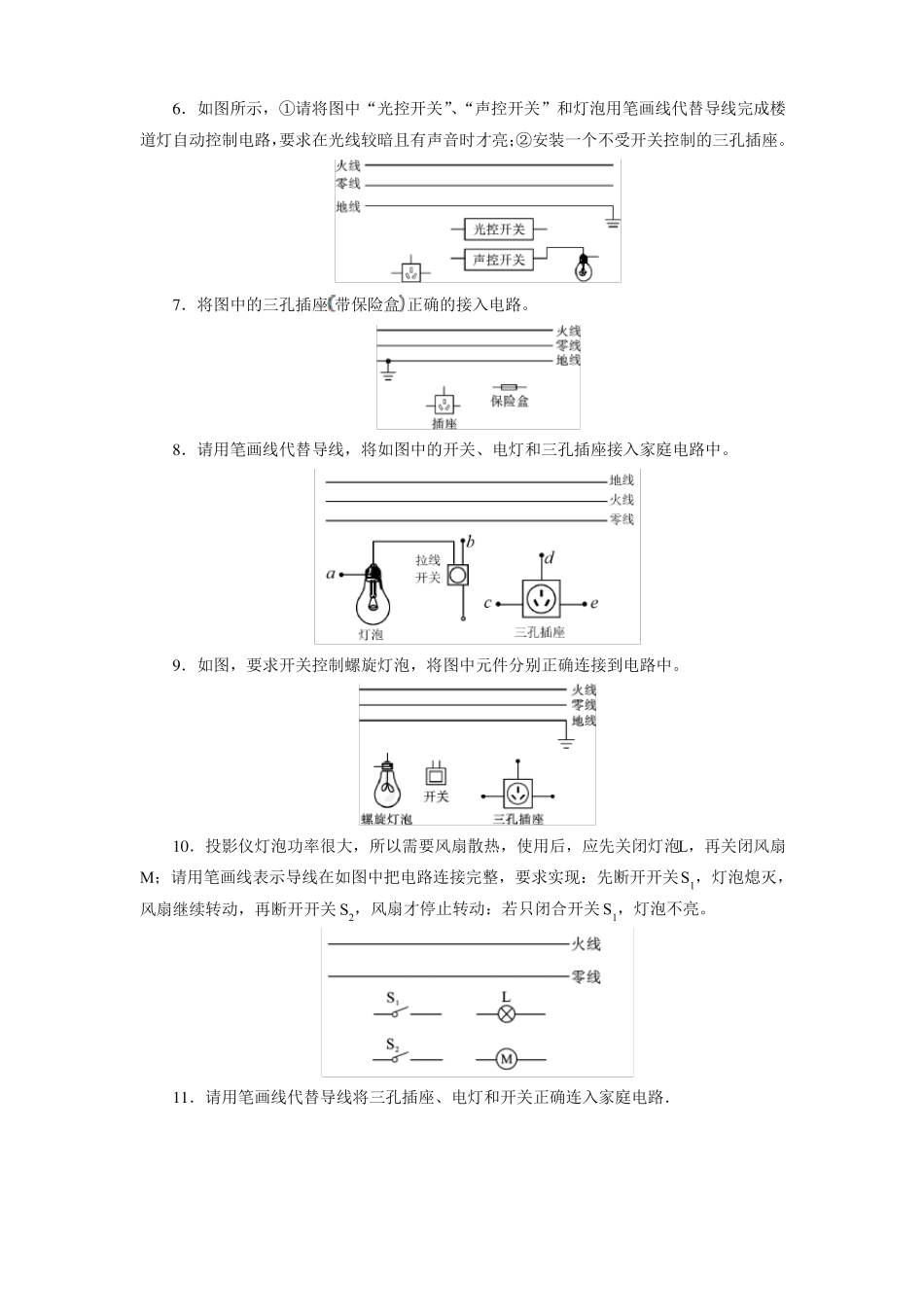

第十九章专题训练家庭电路作图题1．（1）小华用两个单刀双掷开关S1、S2和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，在右图中，a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接。（2）白炽灯A标有“220V100W”字样，白炽灯B标有“220V25W”字样，设它们的电阻不随温度而变化，如果将它们串联起来，接在220V的电路中，A灯的电压为V，A与B的电功率之和为W。2.请在图中的电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。3.某额定电压为220V的电动扶梯(已接地),只需在白天且有人时开启,利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。请在图12中按要求正确完成电路连接。4．如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中．5．如图所示为小黄家客厅的实物电路图。请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。6．如图所示，①请将图中“光控开关”、“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座。7．将图中的三孔插座带保险盒正确的接入电路。8．请用笔画线代替导线，将如图中的开关、电灯和三孔插座接入家庭电路中。9．如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。10．投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。11．请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．12．请在图中用笔画线代替导线正确地将电灯、开关和插座接入家庭供电电路。13．综合作图——家庭电路：如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定插座．请把电路连接完整．火零地14．如图所示，完成家庭电路的连接（要求：开关能控制螺口灯泡）。15．请将两个标有“220V40W”的灯L1、L2连接在家庭电路的电路图中，要求开关S控制两盏灯，S闭合后两盏灯都能正常发光。火线零线L1SL216．如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①同时闭合声控开关和光控开关电灯才能亮；②三孔插座单独接入。火线零线光控声控17．图甲是某宾馆的房卡，它相当于一个开关。只有房卡插入卡槽里，房间内的灯和插座才能工作。图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关。为使灯和插座正常工作，请将图乙中的电路图补充完整。18．如图甲所示是小明常用的一个插线板。他在使用时发现：插线板上的开关断开时指示灯不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏了，开关闭合时插孔也能提供工作电压。（1）根据上述现象，你认为插线板的指示灯和开关的连接方式是＿＿＿。（2源线接通。开关火线零线）请你在图乙中画出插线板开关、指示灯和插孔的连接方式，并把插线板与电指示灯甲乙参考答案1.（1）如图所示（2）44；202.3.4.5.6.7.8.9.10.11.12.火零地13.14.火线零线L1L215.S16.17.18.（1）串联（2）如图火线零线乙
