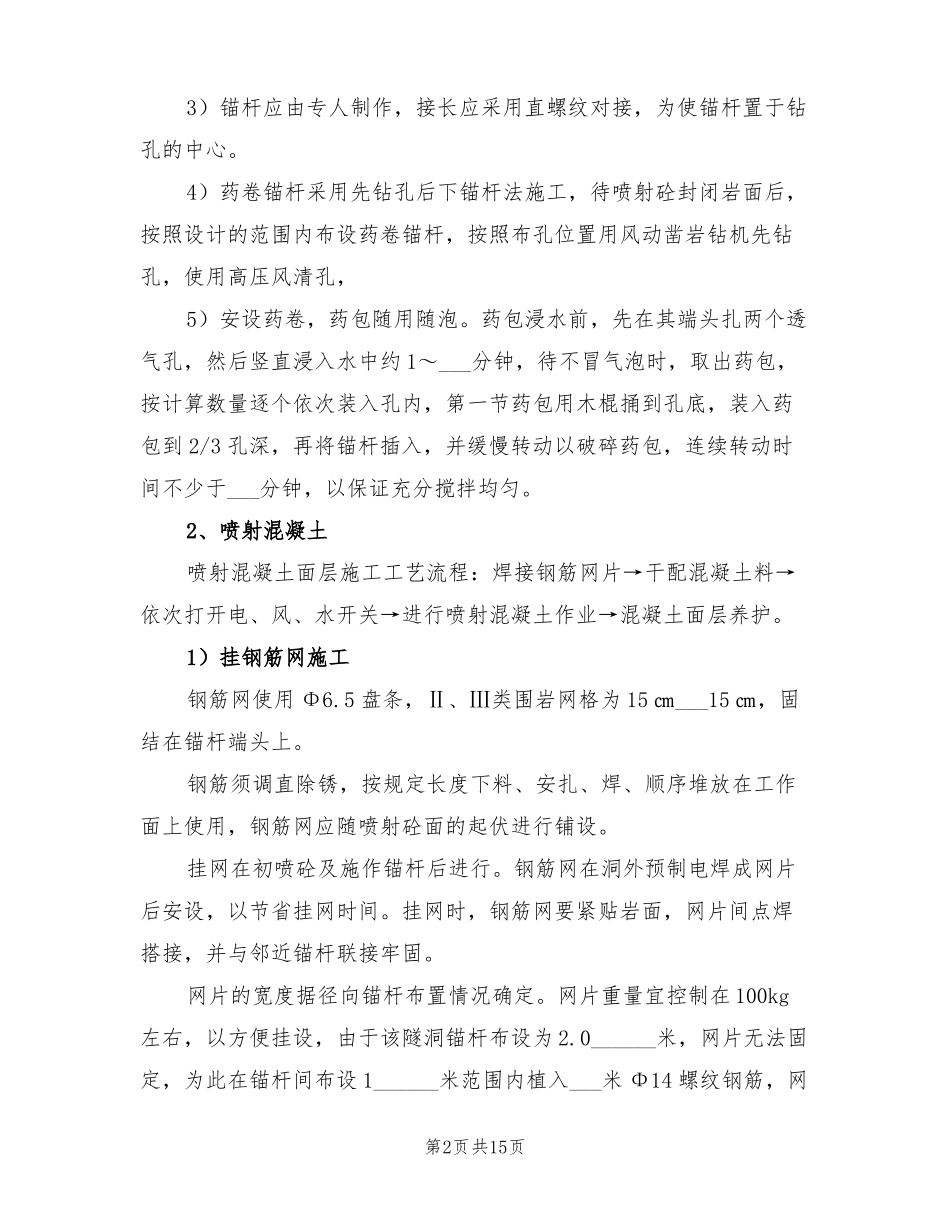

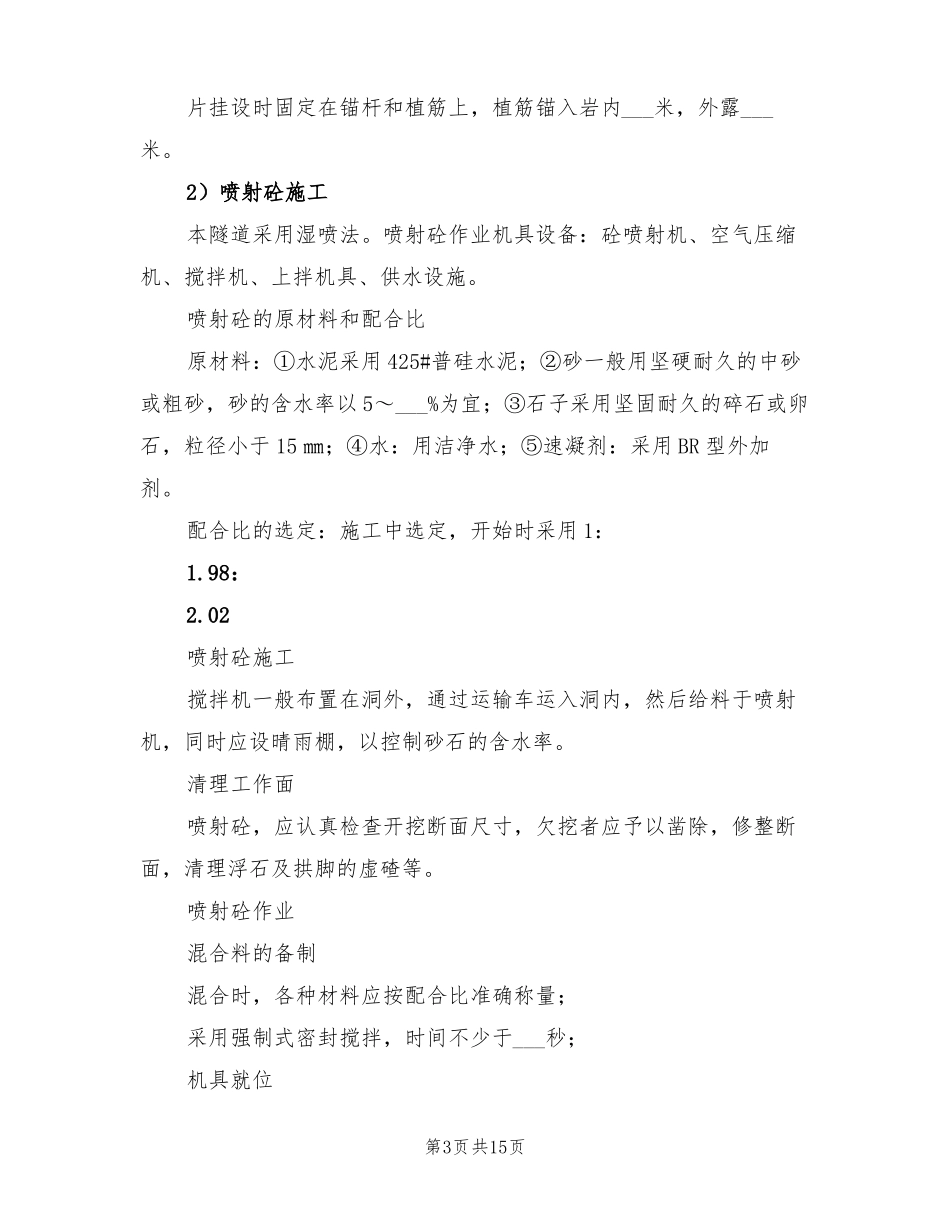

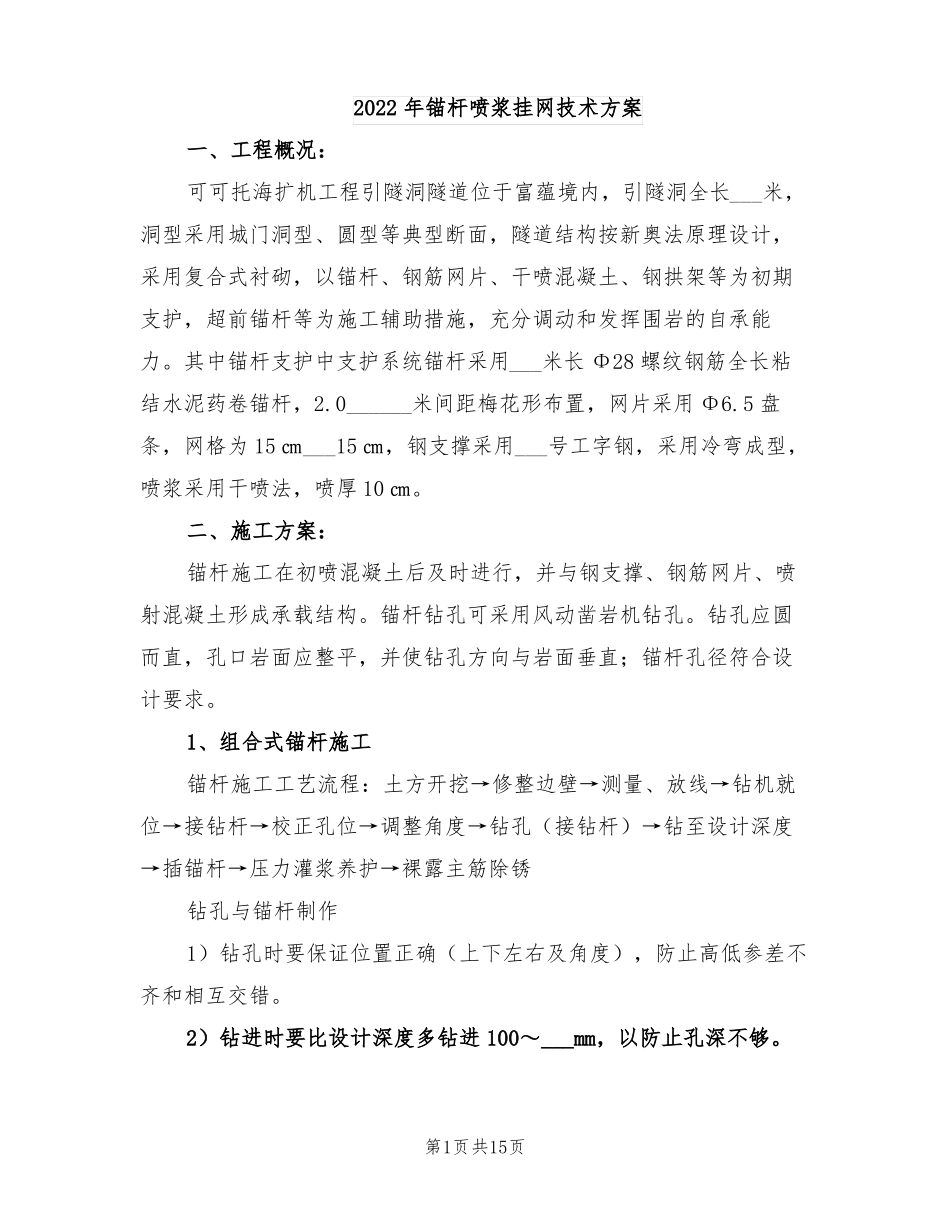

2022年锚杆喷浆挂网技术方案一、工程概况：可可托海扩机工程引隧洞隧道位于富蕴境内，引隧洞全长___米，洞型采用城门洞型、圆型等典型断面，隧道结构按新奥法原理设计，采用复合式衬砌，以锚杆、钢筋网片、干喷混凝土、钢拱架等为初期支护，超前锚杆等为施工辅助措施，充分调动和发挥围岩的自承能力。其中锚杆支护中支护系统锚杆采用___米长Φ28螺纹钢筋全长粘结水泥药卷锚杆，2.0______米间距梅花形布置，网片采用Φ6.5盘条，网格为15㎝___15㎝，钢支撑采用___号工字钢，采用冷弯成型，喷浆采用干喷法，喷厚10㎝。二、施工方案：锚杆施工在初喷混凝土后及时进行，并与钢支撑、钢筋网片、喷射混凝土形成承载结构。锚杆钻孔可采用风动凿岩机钻孔。钻孔应圆而直，孔口岩面应整平，并使钻孔方向与岩面垂直；锚杆孔径符合设计要求。1、组合式锚杆施工锚杆施工工艺流程：土方开挖→修整边壁→测量、放线→钻机就位→接钻杆→校正孔位→调整角度→钻孔（接钻杆）→钻至设计深度→插锚杆→压力灌浆养护→裸露主筋除锈钻孔与锚杆制作1）钻孔时要保证位置正确（上下左右及角度），防止高低参差不齐和相互交错。2）钻进时要比设计深度多钻进100～___mm，以防止孔深不够。第1页共15页3）锚杆应由专人制作，接长应采用直螺纹对接，为使锚杆置于钻孔的中心。4）药卷锚杆采用先钻孔后下锚杆法施工，待喷射砼封闭岩面后，按照设计的范围内布设药卷锚杆，按照布孔位置用风动凿岩钻机先钻孔，使用高压风清孔，5）安设药卷，药包随用随泡。药包浸水前，先在其端头扎两个透气孔，然后竖直浸入水中约1～___分钟，待不冒气泡时，取出药包，按计算数量逐个依次装入孔内，第一节药包用木棍捅到孔底，装入药包到2/3孔深，再将锚杆插入，并缓慢转动以破碎药包，连续转动时间不少于___分钟，以保证充分搅拌均匀。2、喷射混凝土喷射混凝土面层施工工艺流程：焊接钢筋网片→干配混凝土料→依次打开电、风、水开关→进行喷射混凝土作业→混凝土面层养护。1）挂钢筋网施工钢筋网使用Φ6.5盘条，Ⅱ、Ⅲ类围岩网格为15㎝___15㎝，固结在锚杆端头上。钢筋须调直除锈，按规定长度下料、安扎、焊、顺序堆放在工作面上使用，钢筋网应随喷射砼面的起伏进行铺设。挂网在初喷砼及施作锚杆后进行。钢筋网在洞外预制电焊成网片后安设，以节省挂网时间。挂网时，钢筋网要紧贴岩面，网片间点焊搭接，并与邻近锚杆联接牢固。网片的宽度据径向锚杆布置情况确定。网片重量宜控制在100kg左右，以方便挂设，由于该隧洞锚杆布设为2.0______米，网片无法固定，为此在锚杆间布设1______米范围内植入___米Φ14螺纹钢筋，网第2页共15页片挂设时固定在锚杆和植筋上，植筋锚入岩内___米，外露___米。2）喷射砼施工本隧道采用湿喷法。喷射砼作业机具设备：砼喷射机、空气压缩机、搅拌机、上拌机具、供水设施。喷射砼的原材料和配合比原材料：①水泥采用425#普硅水泥；②砂一般用坚硬耐久的中砂或粗砂，砂的含水率以5～___%为宜；③石子采用坚固耐久的碎石或卵石，粒径小于15㎜；④水：用洁净水；⑤速凝剂：采用BR型外加剂。配合比的选定：施工中选定，开始时采用1：1.98：2.02喷射砼施工搅拌机一般布置在洞外，通过运输车运入洞内，然后给料于喷射机，同时应设晴雨棚，以控制砂石的含水率。清理工作面喷射砼，应认真检查开挖断面尺寸，欠挖者应予以凿除，修整断面，清理浮石及拱脚的虚碴等。喷射砼作业混合料的备制混合时，各种材料应按配合比准确称量；采用强制式密封搅拌，时间不少于___秒；机具就位第3页共15页机具___在围岩稳定地段，保证输送线路通畅。未上料前，先进行砼喷射机试运转：开启高压风及高压水，如喷嘴风压正常喷出的风水呈雾状，如喷嘴风压不足，可能出料口堵塞，如喷嘴不出风，则可能输料管堵塞。有故障及时排除，待喷射机运转正常后才能进行喷射作业。喷射砼作业要点喷前应用高压风或高压水清洗岩面，将附着在岩面上的粉尘、硝屑冲洗干净，以保证砼与岩面粘结牢固。若用高压水清洗会引起岩面软化时，只能用高压风清扫岩面杂物（视地质情况而定）。严格掌握规定的速凝剂掺量，并添加均匀；喷射机工作风压一般控制在0.2～_...
