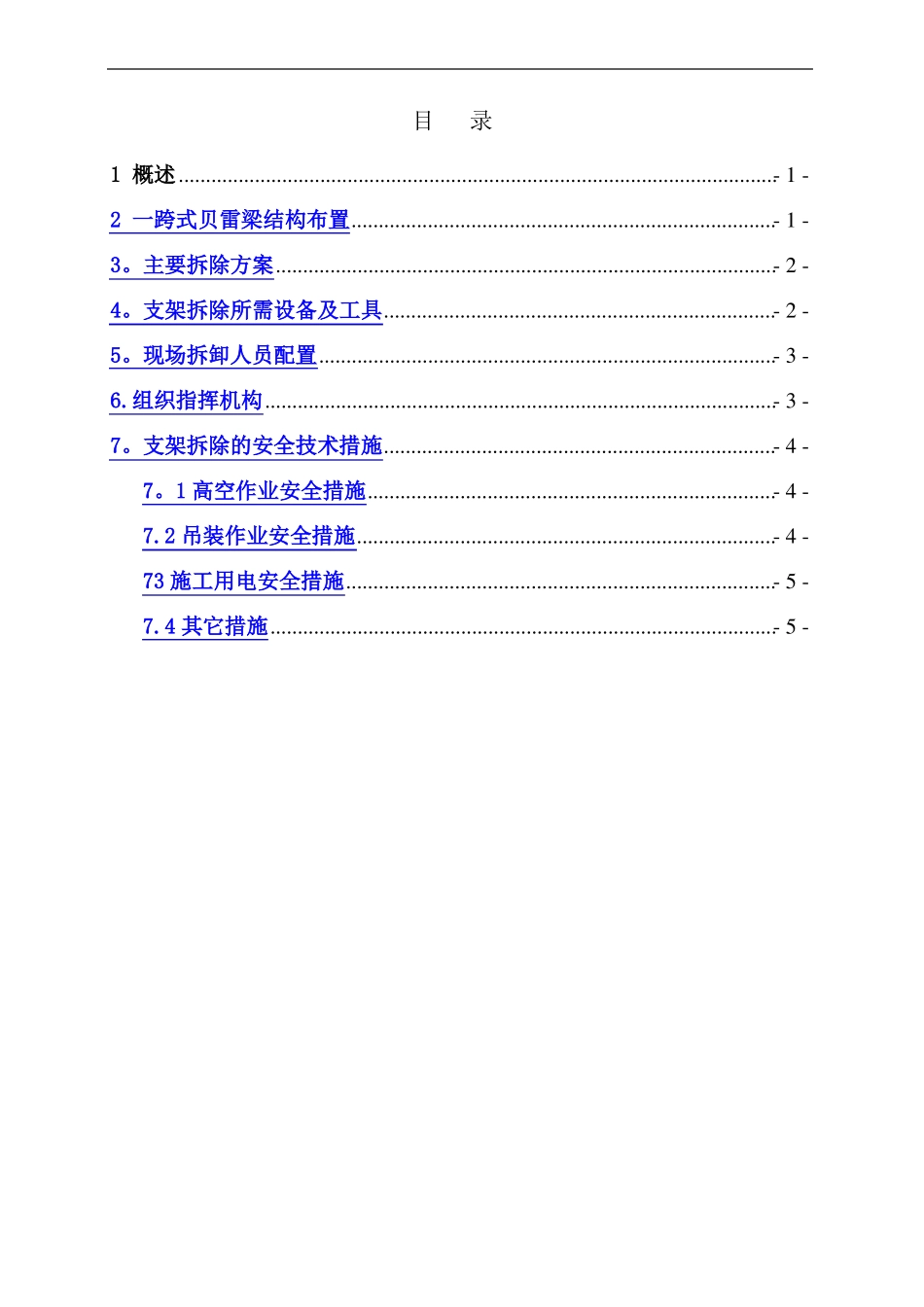

新建铁路南京枢纽相关工程NJ—3标贝雷梁拆除施工方案编制：复核：xxxx南京铁路枢纽土建工程NJ-3标项目经理部四工区二00九年七月十五日目录1概述..............................................................................................................-1-2一跨式贝雷梁结构布置..............................................................................-1-3。主要拆除方案............................................................................................-2-4。支架拆除所需设备及工具........................................................................-2-5。现场拆卸人员配置....................................................................................-3-6.组织指挥机构..............................................................................................-3-7。支架拆除的安全技术措施........................................................................-4-7。1高空作业安全措施...........................................................................-4-7.2吊装作业安全措施.............................................................................-4-73施工用电安全措施...............................................................................-5-7.4其它措施.............................................................................................-5-大定坊特大桥贝雷梁支架拆除方案1概述桥址区地形平缓，墩高4.5～13m，地基承载力较差。针对实际情况，为减少支架地基处理,用双层贝雷梁作支架，利用墩桩基承台作支撑，中间不设支墩,跨径29m。分别在两个承台上布置布置8根φ600×8mm螺旋焊管，在焊管顶部设砂筒和横向分配梁，之后铺设贝雷梁16列，上下双层；通过横向连接系将贝雷片联成整体后，厂制定型钢模立模加固，砼采用泵送连续灌注。2一跨式贝雷梁结构布置根据箱梁的结构型式，主梁贝雷梁桁架共用18列，按2+6+2+6+2方式布置，通过新制横向联接系联接成整体，以保证每片桁架横向受力的均匀性及横向稳定性。贝雷片从左向右具体间距布置为：0。69m+1。2m+0。96m+0.225m+0。225m+3×0。45m+3×0.9m+3×0.45m+0.225m+0.225m+0.96m+1.2m+0.69m（具体见支架立面图)。贝雷片连接片使用75×75×6等边角钢加工（加工尺寸见附图).主梁的两端分别支撑在两端承台边缘上,每端设直径600mm螺旋钢管8根;螺旋焊管顶部设砂筒（高度108cm),砂筒顶设2×I40a横向分配梁。螺旋管从左向右中心间距为：1。25m+1。40m+1.25m+1.25m+1。70m+1.25m+1.25m+1。4m+1.25m（具体见支架立面图）。-1-3.主要拆除方案简支箱梁支架拆除顺序如下：箱梁浇注后拆除端头模板及内模→箱梁初张拉完成后支架落模→拆除箱梁外模→拆除箱梁底板→松开贝雷梁上下层连接螺→拆除第一层贝雷梁→拆除第二层贝雷梁→拆除分配梁→拆除砂桶→拆除管桩连接角铁→拆除管桩。按照拟定的方案，主要的拆卸问题集中在双层贝雷梁拆除，贝雷梁拆除时从上到下，从一侧向另一侧开始拆除，拆除前检查各贝雷片之间的连接、管桩与工字钢的连接，确保稳定后从靠近便道的一侧开始拆除。拆除时贝雷梁采用整体吊装，贝雷梁吊装时（使用2台25t吊车同时施工）,先逐片松开横向贝雷梁之间的角钢连接螺栓，利用箱梁底板泄水孔及腹板通风孔穿设钢丝绳，钢丝绳吊点设在贝雷梁两端第二片贝雷梁节点上，钢丝绳穿设好后在箱梁箱室内设置反力架，利用倒链将第一层贝雷梁单组提升10cm，在两层贝雷梁之间插入2根30b槽钢，落下贝雷梁，用倒链将其滑行至靠近便道侧箱梁翼缘板处，采用2台25t吊机进行吊装，滑移过程中操作工人须随时注意倒链和贝雷梁的状态,如有异常立即停止施工,待现场技术员和安全员检查后方可进行下步施工，重复上述操作至贝雷梁拆除完毕。4.支架拆除所需设备及工具主要拆除机具详见下表。序号12设备名称吊车手拉导链-2-规格型号25t15t数量22单位台台345678钢丝绳钢丝绳氧气乙炔手锤活动扳手撬棍3m4m8磅大号一头扁一头尖221...
