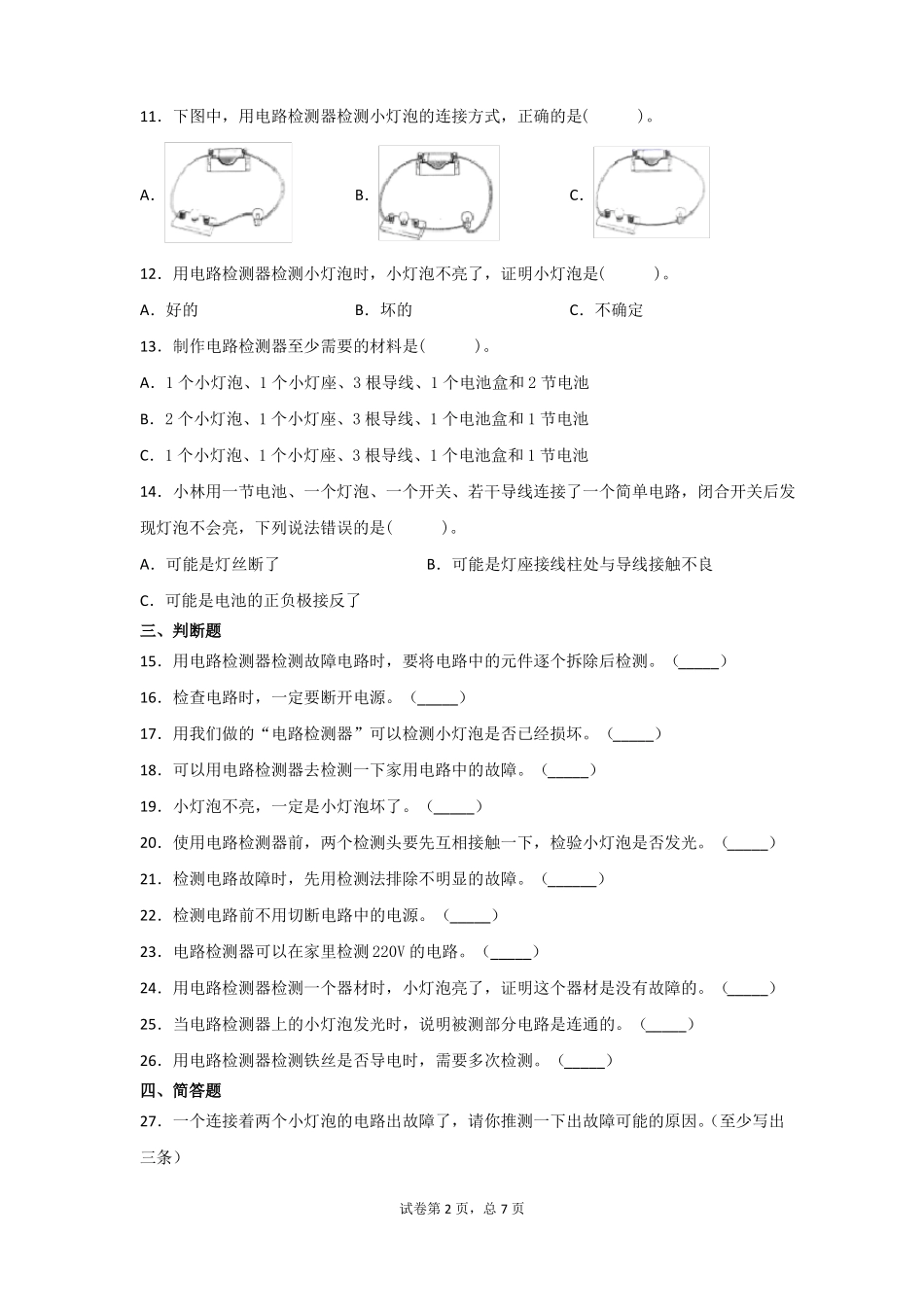

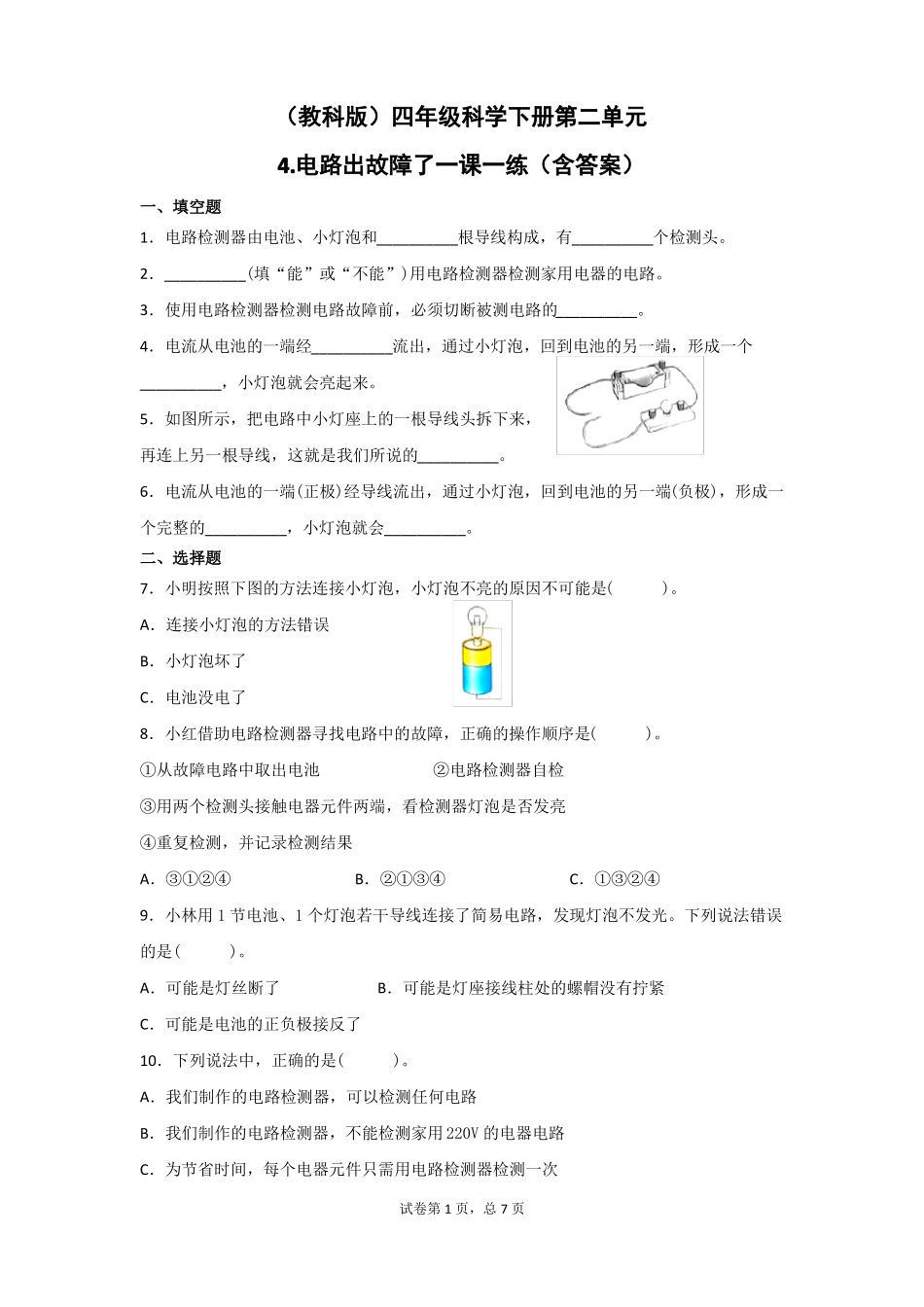

（教科版）四年级科学下册第二单元4.电路出故障了一课一练（含答案）一、填空题1．电路检测器由电池、小灯泡和__________根导线构成，有__________个检测头。2．__________(填“能”或“不能”)用电路检测器检测家用电器的电路。3．使用电路检测器检测电路故障前，必须切断被测电路的__________。4．电流从电池的一端经__________流出，通过小灯泡，回到电池的另一端，形成一个__________，小灯泡就会亮起来。5．如图所示，把电路中小灯座上的一根导线头拆下来，再连上另一根导线，这就是我们所说的__________。6．电流从电池的一端(正极)经导线流出，通过小灯泡，回到电池的另一端(负极)，形成一个完整的__________，小灯泡就会__________。二、选择题7．小明按照下图的方法连接小灯泡，小灯泡不亮的原因不可能是()。A．连接小灯泡的方法错误B．小灯泡坏了C．电池没电了8．小红借助电路检测器寻找电路中的故障，正确的操作顺序是()。①从故障电路中取出电池②电路检测器自检③用两个检测头接触电器元件两端，看检测器灯泡是否发亮④重复检测，并记录检测结果A．③①②④B．②①③④C．①③②④9．小林用1节电池、1个灯泡若干导线连接了简易电路，发现灯泡不发光。下列说法错误的是()。A．可能是灯丝断了B．可能是灯座接线柱处的螺帽没有拧紧C．可能是电池的正负极接反了10．下列说法中，正确的是()。A．我们制作的电路检测器，可以检测任何电路B．我们制作的电路检测器，不能检测家用220V的电器电路C．为节省时间，每个电器元件只需用电路检测器检测一次试卷第1页，总7页11．下图中，用电路检测器检测小灯泡的连接方式，正确的是()。A．B．C．12．用电路检测器检测小灯泡时，小灯泡不亮了，证明小灯泡是()。A．好的B．坏的C．不确定13．制作电路检测器至少需要的材料是()。A．1个小灯泡、1个小灯座、3根导线、1个电池盒和2节电池B．2个小灯泡、1个小灯座、3根导线、1个电池盒和1节电池C．1个小灯泡、1个小灯座、3根导线、1个电池盒和1节电池14．小林用一节电池、一个灯泡、一个开关、若干导线连接了一个简单电路，闭合开关后发现灯泡不会亮，下列说法错误的是()。A．可能是灯丝断了B．可能是灯座接线柱处与导线接触不良C．可能是电池的正负极接反了三、判断题15．用电路检测器检测故障电路时，要将电路中的元件逐个拆除后检测。（_____）16．检查电路时，一定要断开电源。（_____）17．用我们做的“电路检测器”可以检测小灯泡是否已经损坏。（_____）18．可以用电路检测器去检测一下家用电路中的故障。（_____）19．小灯泡不亮，一定是小灯泡坏了。（_____）20．使用电路检测器前，两个检测头要先互相接触一下，检验小灯泡是否发光。（_____）21．检测电路故障时，先用检测法排除不明显的故障。（______）22．检测电路前不用切断电路中的电源。（_____）23．电路检测器可以在家里检测220V的电路。（_____）24．用电路检测器检测一个器材时，小灯泡亮了，证明这个器材是没有故障的。（_____）25．当电路检测器上的小灯泡发光时，说明被测部分电路是连通的。（_____）26．用电路检测器检测铁丝是否导电时，需要多次检测。（_____）四、简答题27．一个连接着两个小灯泡的电路出故障了，请你推测一下出故障可能的原因。（至少写出三条）试卷第2页，总7页五、实验题28．课堂回顾探索1：组装一个电路六、综合题29．如下图，要用电路检测器检测小灯泡是否完好。（1）首先互相碰一下检测头______和______(填字母，后同)看看检测器是否正常工作。（2）再分别用检测器的两个检测头接触小灯泡的两个连接点，______和______相连接，______和______相连接，看看小灯泡是否发光。（3）如果想用这个电路检测器继续检测一节电池是否有电，说说你会采取怎样的方法。__________________________研究电路30．小刚按照甲、乙两幅图组装电路(用的都是新电池)，发现小灯泡都不发光，下列分析中正确的是（）。试卷第3页，总7页A．甲图的小灯泡有电流通过，乙图的没有B．乙图的小灯泡有电流通过，甲图的没有C．甲、乙两图的小灯泡中都没有电流通过31．甲图电路（开关不闭合）_________（填“短路”或“断...
