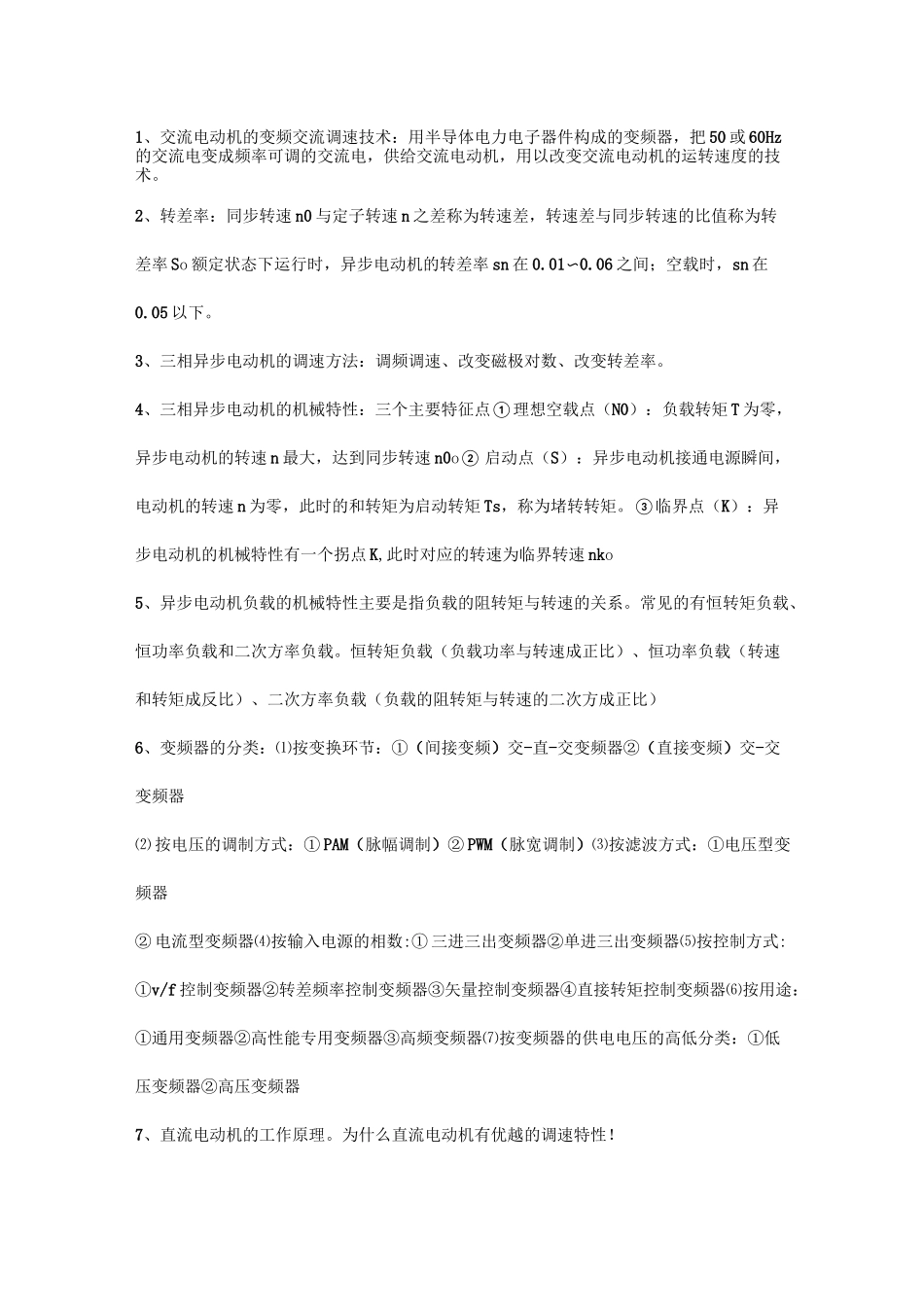

1、交流电动机的变频交流调速技术：用半导体电力电子器件构成的变频器，把50或60Hz的交流电变成频率可调的交流电，供给交流电动机，用以改变交流电动机的运转速度的技术。2、转差率：同步转速n0与定子转速n之差称为转速差，转速差与同步转速的比值称为转差率So额定状态下运行时，异步电动机的转差率sn在0.01〜0.06之间；空载时，sn在0.05以下。3、三相异步电动机的调速方法：调频调速、改变磁极对数、改变转差率。4、三相异步电动机的机械特性：三个主要特征点①理想空载点（N0）：负载转矩T为零，异步电动机的转速n最大，达到同步转速n0o②启动点（S）：异步电动机接通电源瞬间，电动机的转速n为零，此时的和转矩为启动转矩Ts，称为堵转转矩。③临界点（K）：异步电动机的机械特性有一个拐点K,此时对应的转速为临界转速nko5、异步电动机负载的机械特性主要是指负载的阻转矩与转速的关系。常见的有恒转矩负载、恒功率负载和二次方率负载。恒转矩负载（负载功率与转速成正比）、恒功率负载（转速和转矩成反比）、二次方率负载（负载的阻转矩与转速的二次方成正比）6、变频器的分类：⑴按变换环节：①（间接变频）交-直-交变频器②（直接变频）交-交变频器⑵按电压的调制方式：①PAM（脉幅调制）②PWM（脉宽调制）⑶按滤波方式：①电压型变频器②电流型变频器⑷按输入电源的相数:①三进三出变频器②单进三出变频器⑸按控制方式:①v/f控制变频器②转差频率控制变频器③矢量控制变频器④直接转矩控制变频器⑹按用途：①通用变频器②高性能专用变频器③高频变频器⑺按变频器的供电电压的高低分类：①低压变频器②高压变频器7、直流电动机的工作原理。为什么直流电动机有优越的调速特性！答：直流电动机有两个独立的绕组：定子和转子。定子绕组通入直流电，产生稳定磁场；转子绕组通入直流电，产生稳恒电流；定子的稳恒磁场和转子的电流相互作用，产生机械转矩，拖动转子旋转。并且，此机械转矩分别为和定子的稳恒磁场和转子电流成正比。因为直流电动机的定子电路和转子电路彼此独立，互不干扰；可以分别调节定子磁场的强弱和转子电流的大小。二者相互作用产生的机械转矩分别和定子的稳恒磁场和转子电流成正比。所以，直流电动机有优越的调速性能。8、三相异步交流电动机的工作原理和机械特性，画出异步电动机的机械特性曲线！答：三相异步交流电动机的工作原理是：定子绕组通过相位差为120°的三相对称的交流电，产生大小不变的旋转磁场。此旋转磁场切割笼型转子导体，在转子中感应出电流；旋转磁场又和感生电流相互作用，产生机械转矩，拖动转子旋转。其特性：一只有定子回路从外界供电，电枢电路中的电流是由转子导体切割定子电流产生的旋转磁场感应而来的，两者并不相互独立。二两个磁场值相差很小的度数，也不相互独立，电枢感应磁场不能单独存在，很难从外部进行控制。9、功率晶体管（GTR）的结构及其特点：其结构分为二级或三级达林管模块化结构。其工作特点是电流控制型器件，其优点：控制方便，大大简化了控制电路，提高了工作的可靠性；能较好地实现正弦脉宽调制技术；具有自关断能力。主要用于高电压、大电流的场合。GTR有三种工作状态：放大状态、饱和状态、截止状态。GTR的主要参数：①开路阻断电压U②CEO集电极最大持续电流I③电流增益h④开关频率。CMFE10、功率场效应晶体管（MOSFET）的结构、工作特点：结构由场效应晶体管组成的模块，是单极性的。工作特点：其是电压控制型器件，优点：控制方便，驱动电路简单；自关断能力强，开关频率高（W20MHz）；输入阻抗极高。11、绝缘栅双极型晶体管（IGBT）的结构与特点：其结构由场效应晶体管和功率晶体管模块组合而成。工作特点：其是电压控制型器件，优点：输入阻抗高，开关速度快；电流波形比较平滑，电动机基本无电磁噪声，电动机的转矩增大；驱动电路简单，已经集成化；通态电压低，能承受高电压；能耗小；增强了对故障的自处理能力，故障率大为减小。12、MOS控制晶闸管的结构与工作特点：其结构是由MOSFET和晶闸管复合而成的器件。工作特点：其是电压型器件，优点：其具有高电压、大电流、高电流密度、低导通压降；可以承...
