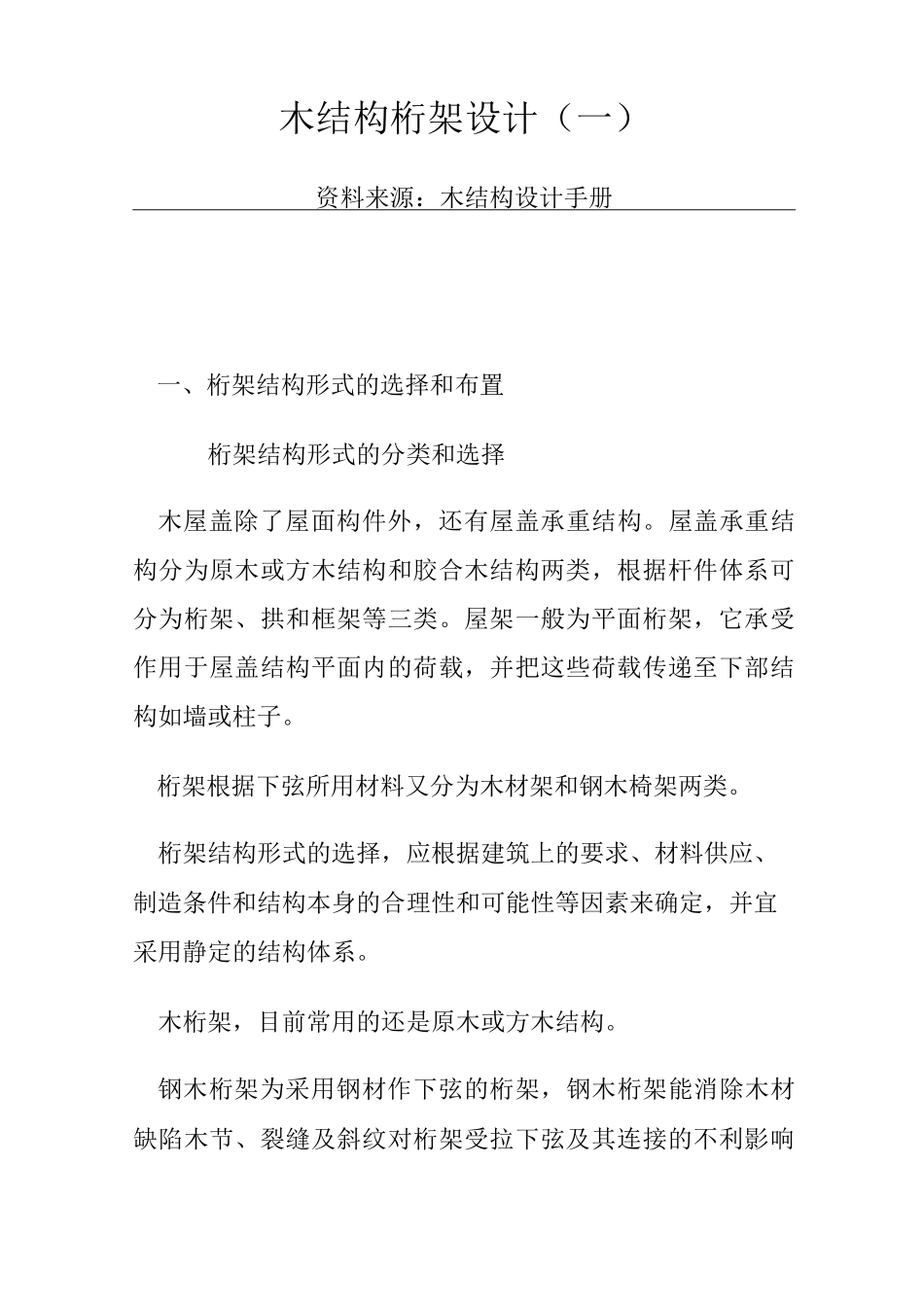

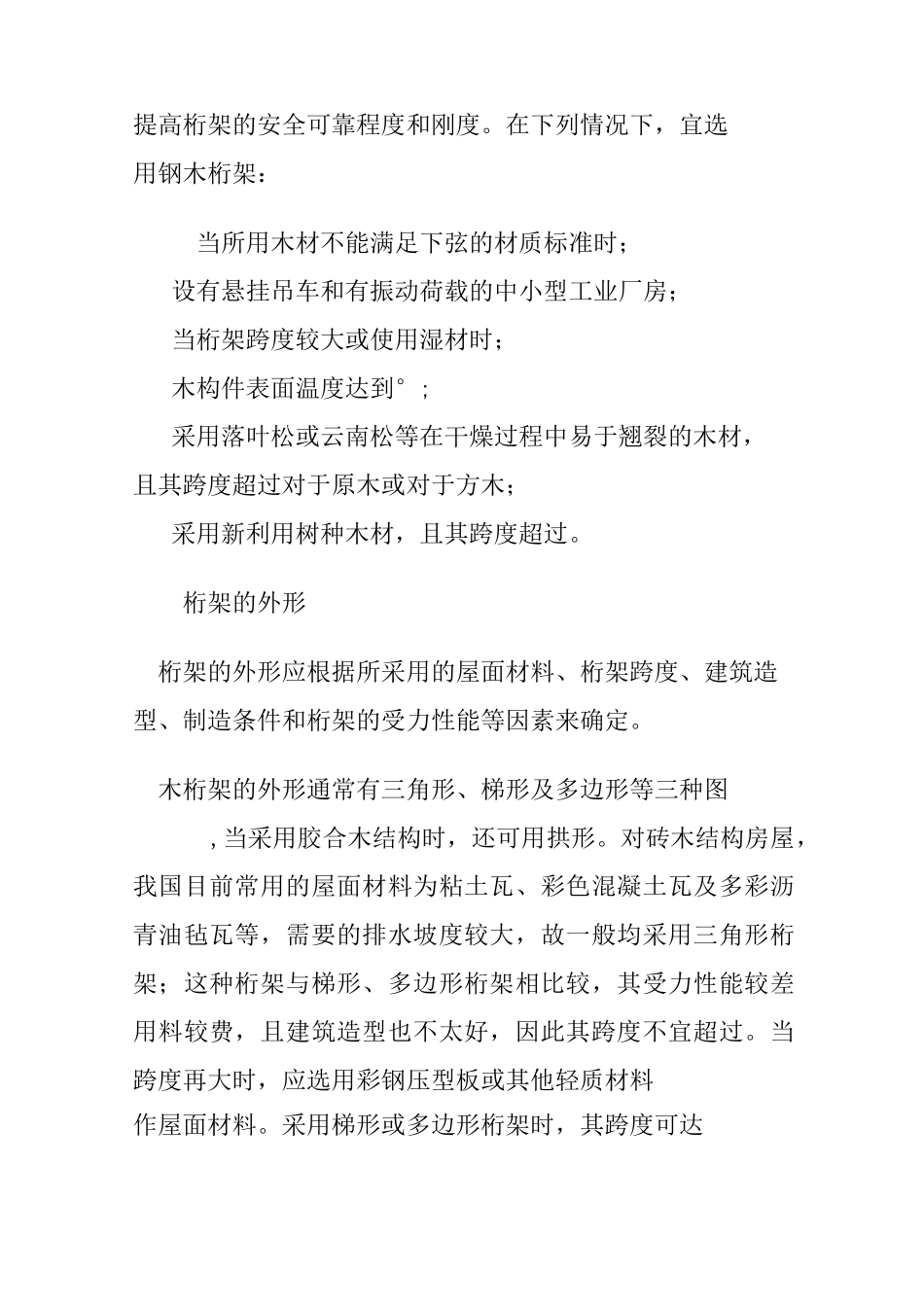

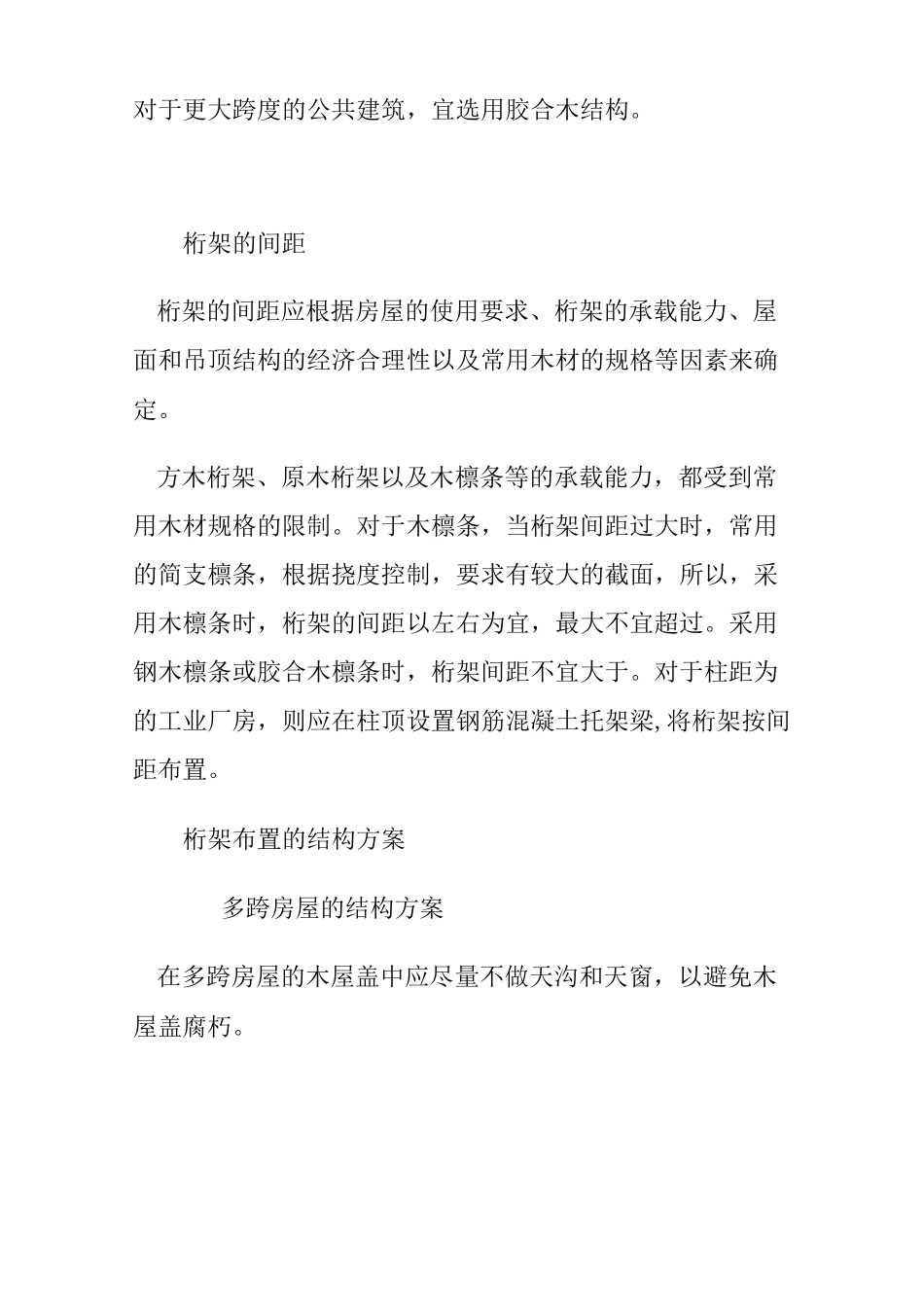

木结构桁架设计（一）资料来源：木结构设计手册一、桁架结构形式的选择和布置桁架结构形式的分类和选择木屋盖除了屋面构件外，还有屋盖承重结构。屋盖承重结构分为原木或方木结构和胶合木结构两类，根据杆件体系可分为桁架、拱和框架等三类。屋架一般为平面桁架，它承受作用于屋盖结构平面内的荷载，并把这些荷载传递至下部结构如墙或柱子。桁架根据下弦所用材料又分为木材架和钢木椅架两类。桁架结构形式的选择，应根据建筑上的要求、材料供应、制造条件和结构本身的合理性和可能性等因素来确定，并宜采用静定的结构体系。木桁架，目前常用的还是原木或方木结构。钢木桁架为采用钢材作下弦的桁架，钢木桁架能消除木材缺陷木节、裂缝及斜纹对桁架受拉下弦及其连接的不利影响提高桁架的安全可靠程度和刚度。在下列情况下，宜选用钢木桁架：当所用木材不能满足下弦的材质标准时；设有悬挂吊车和有振动荷载的中小型工业厂房；当桁架跨度较大或使用湿材时；木构件表面温度达到°;采用落叶松或云南松等在干燥过程中易于翘裂的木材，且其跨度超过对于原木或对于方木；采用新利用树种木材，且其跨度超过。桁架的外形桁架的外形应根据所采用的屋面材料、桁架跨度、建筑造型、制造条件和桁架的受力性能等因素来确定。木桁架的外形通常有三角形、梯形及多边形等三种图,当采用胶合木结构时，还可用拱形。对砖木结构房屋，我国目前常用的屋面材料为粘土瓦、彩色混凝土瓦及多彩沥青油毡瓦等，需要的排水坡度较大，故一般均采用三角形桁架；这种桁架与梯形、多边形桁架相比较，其受力性能较差用料较费，且建筑造型也不太好，因此其跨度不宜超过。当跨度再大时，应选用彩钢压型板或其他轻质材料作屋面材料。采用梯形或多边形桁架时，其跨度可达对于更大跨度的公共建筑，宜选用胶合木结构。桁架的间距桁架的间距应根据房屋的使用要求、桁架的承载能力、屋面和吊顶结构的经济合理性以及常用木材的规格等因素来确定。方木桁架、原木桁架以及木檩条等的承载能力，都受到常用木材规格的限制。对于木檩条，当桁架间距过大时，常用的简支檩条，根据挠度控制，要求有较大的截面，所以，采用木檩条时，桁架的间距以左右为宜，最大不宜超过。采用钢木檩条或胶合木檩条时，桁架间距不宜大于。对于柱距为的工业厂房，则应在柱顶设置钢筋混凝土托架梁,将桁架按间距布置。桁架布置的结构方案多跨房屋的结构方案在多跨房屋的木屋盖中应尽量不做天沟和天窗，以避免木屋盖腐朽。,并利用侧窗米光。当木桁架不多于两跨或三跨时，如有条件，可做成外排水的木屋盖体系图n.厂小;m盘乏心i在多跨房屋中，如不得不采用天沟时，严禁采用木制天沟，必须采用钢筋混凝土天沟，并从构造上采取措施，以保证桁架的支座节点通风良好。若设天窗，则应采取构造措施防止天窗边柱受潮腐朽。利用房屋内部纵墙承重的结构方案当房屋内部有纵向承重墙或柱时，应把墙或柱用作支点，构成三支点或四支点桁架图。设计时应以两榀静定的单坡桁架为基本体系，而不应做成三个或四个支点的超静定结构。而在中部两根立柱上放置一个小三角架图及三支点桁架是将两榀单坡桁架在水平位置上相互错开放置图，并用螺栓将两榀桁架的立柱系紧图。四支点桁架中的两榀单坡桁架应放置在同一垂直平面内，(a}⑹渤U二F佥於乞兀仝巧荡吊注三支点和四支点桁架的工作特点如图所示，其中除两榀静定的单坡桁架外，粗虚线所示者为不受轴向力作用的斜梁，而小三角架则自成体系，应单独分析计算。三支点和四支点的桁架体系，均应在立柱处设置垂直支撑图以保证纵向稳定每隔榀桁架设置一道。四坡水屋顶及歇山屋顶的结构方案采用这两种屋面构造图、图皆可达到改善建筑造型和减小山墙承风面积的目的。歇山屋顶的结构简沽，施工方便，在一般情况下以采用歇山方案为宜。四坡水屋顶这种屋顶有两种结构布置方案。第一种方案图是在转角处沿。设置两榀单坡桁架，并在山墙中央处设置另一榀单坡桁架。这三榀桁架的内侧端点皆须支承在第一榀三角形桁架甲的下弦中央节点处，构造相当复杂。当房屋跨度较大甲U；ri[一单玻桁舉[[_单坡桁罷丙三甬架乙一梯旳折架⑻何何圏乩3飞四坡水屋顶的结梅布程...
