电压 电阻单元测试题(含答案)VIP免费

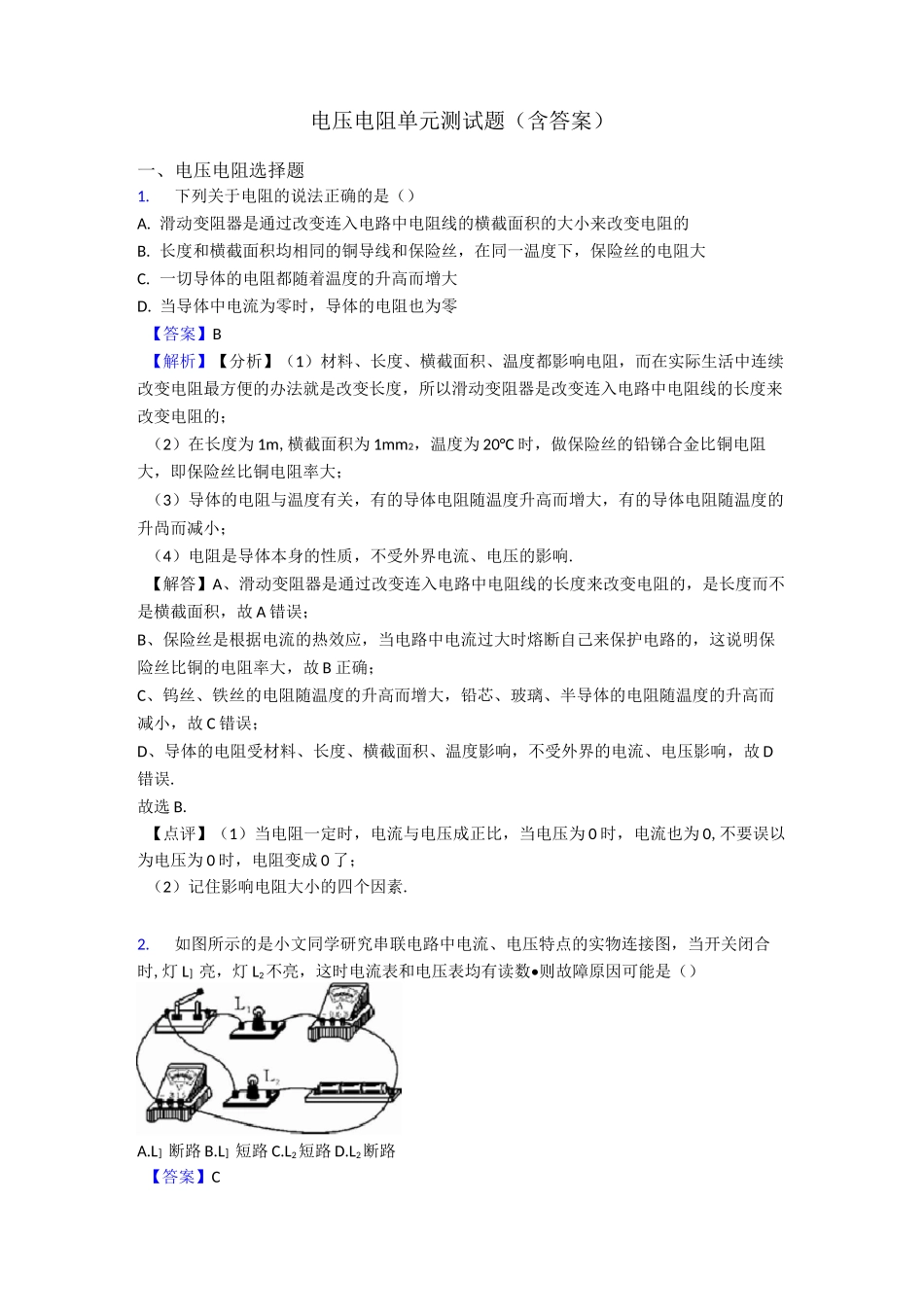

电压电阻单元测试题（含答案）一、电压电阻选择题1.下列关于电阻的说法正确的是（）A.滑动变阻器是通过改变连入电路中电阻线的横截面积的大小来改变电阻的B.长度和横截面积均相同的铜导线和保险丝，在同一温度下，保险丝的电阻大C.一切导体的电阻都随着温度的升高而增大D.当导体中电流为零时，导体的电阻也为零【答案】B【解析】【分析】（1）材料、长度、横截面积、温度都影响电阻，而在实际生活中连续改变电阻最方便的办法就是改变长度，所以滑动变阻器是改变连入电路中电阻线的长度来改变电阻的；（2）在长度为1m,横截面积为1mm2，温度为20°C时，做保险丝的铅锑合金比铜电阻大，即保险丝比铜电阻率大；（3）导体的电阻与温度有关，有的导体电阻随温度升高而增大，有的导体电阻随温度的升咼而减小；（4）电阻是导体本身的性质，不受外界电流、电压的影响.【解答】A、滑动变阻器是通过改变连入电路中电阻线的长度来改变电阻的，是长度而不是横截面积，故A错误；B、保险丝是根据电流的热效应，当电路中电流过大时熔断自己来保护电路的，这说明保险丝比铜的电阻率大，故B正确；C、钨丝、铁丝的电阻随温度的升高而增大，铅芯、玻璃、半导体的电阻随温度的升高而减小，故C错误；D、导体的电阻受材料、长度、横截面积、温度影响，不受外界的电流、电压影响，故D错误.故选B.【点评】（1）当电阻一定时，电流与电压成正比，当电压为0时，电流也为0,不要误以为电压为0时，电阻变成0了；（2）记住影响电阻大小的四个因素.2.如图所示的是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时,灯L］亮，灯L2不亮，这时电流表和电压表均有读数•则故障原因可能是（）A.L］断路B.L］短路C.L2短路D.L2断路【答案】C【解析】【解答】（1）首先分析电路的连接方式为灯泡L］和L2串联，电流表测电路电流，电压表测量灯L］的电压。（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串联电路中一灯亮一灯不亮，则可能不亮的灯泡短路了，即L2短路，电流表有示数，说明电路故障不可能是断路，电压表有示数，说明电压表所测部分没有短路，综合判断，所以是L2短路，C符合题意.故答案为：C.【分析】当电路中有电流且存在故障时是短路，电压表有示数，则是电压表没测量的位置短路。3.如图所示的电路中，电源电压保持不变，闭合开关s,将滑动变阻器滑片向左移动时A.灯泡L］亮度不变、L2变亮B.电流表示数不变，电压表示数变大C.电流表示数变小，电压表示数不变D.电流表、电压表示数均不变【答案】B【解析】【解答】根据电路图判断是并联电路，滑片上连接电压表，所以滑片的移动不能改变电路中的电流或电压，但改变了电压表测量的范围，电压表测量的反应越大，电压表的示数越大，B符合题意，ACD不符合题意。故答案为：B.【分析】由于滑动变阻器上连接电压表，移动滑片不影响电路，但改变电压表测量的范围，电压表示数改变。4.如图所示的电路中，电源电压不变，开关S闭合，灯L］和L2都正常发光一段时间后,突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是（）A.灯L］短路路B.灯L2短路C.灯L］断D.灯L2断B.电阻R断路C.灯L短路D.电阻【答案】D【解析】【解答】A、如果灯泡L1短路，整个电路短路，电流表电压表示数最终都变为零，A不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数最终都变为零，B不符合题意.C、如果灯泡L1断路，不发光；电流表断路无示数，C不符合题意；D、如果灯泡L2断路，电流表测量L1支路电流不受影响，示数不变；电源电压不变，电压表示数不变，D符合题意；故答案为：D【分析】结合选项，注意分析与题目条件符合的选项即可.5.我们做电学实验时应学会检查和排除电路故障。如下图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是()■---■■—■-—■—TA.L1短路B.L2短路C.L1断路D.L2断路【答案】B【解析】【解析】由图可知两个电灯串联，灯L1亮，而L2不亮，说明已有电流通过，只能是L2发生短路而不亮。故选B6.如图所示的电路，电源电压不变，闭合开关S后，灯L...
