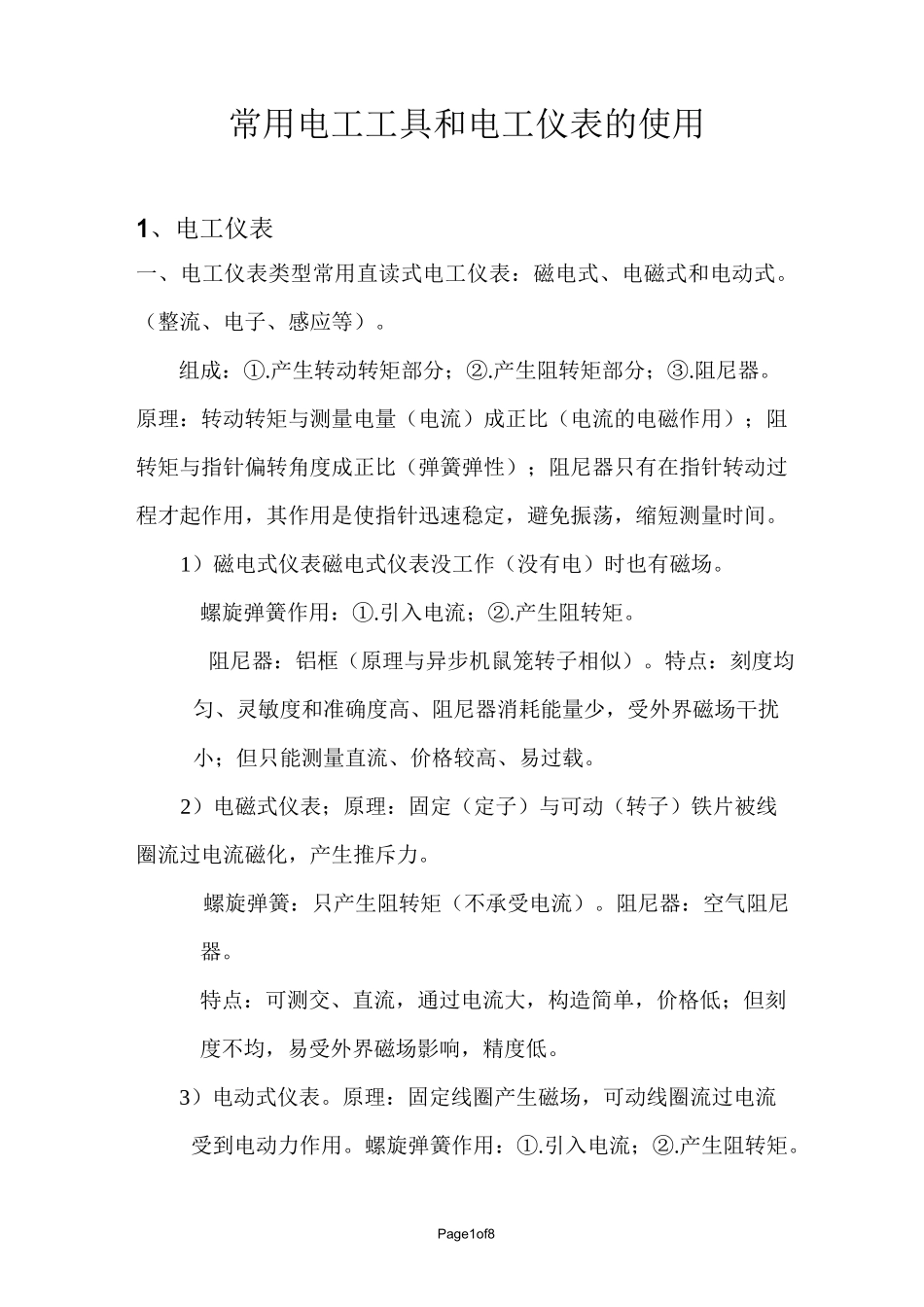

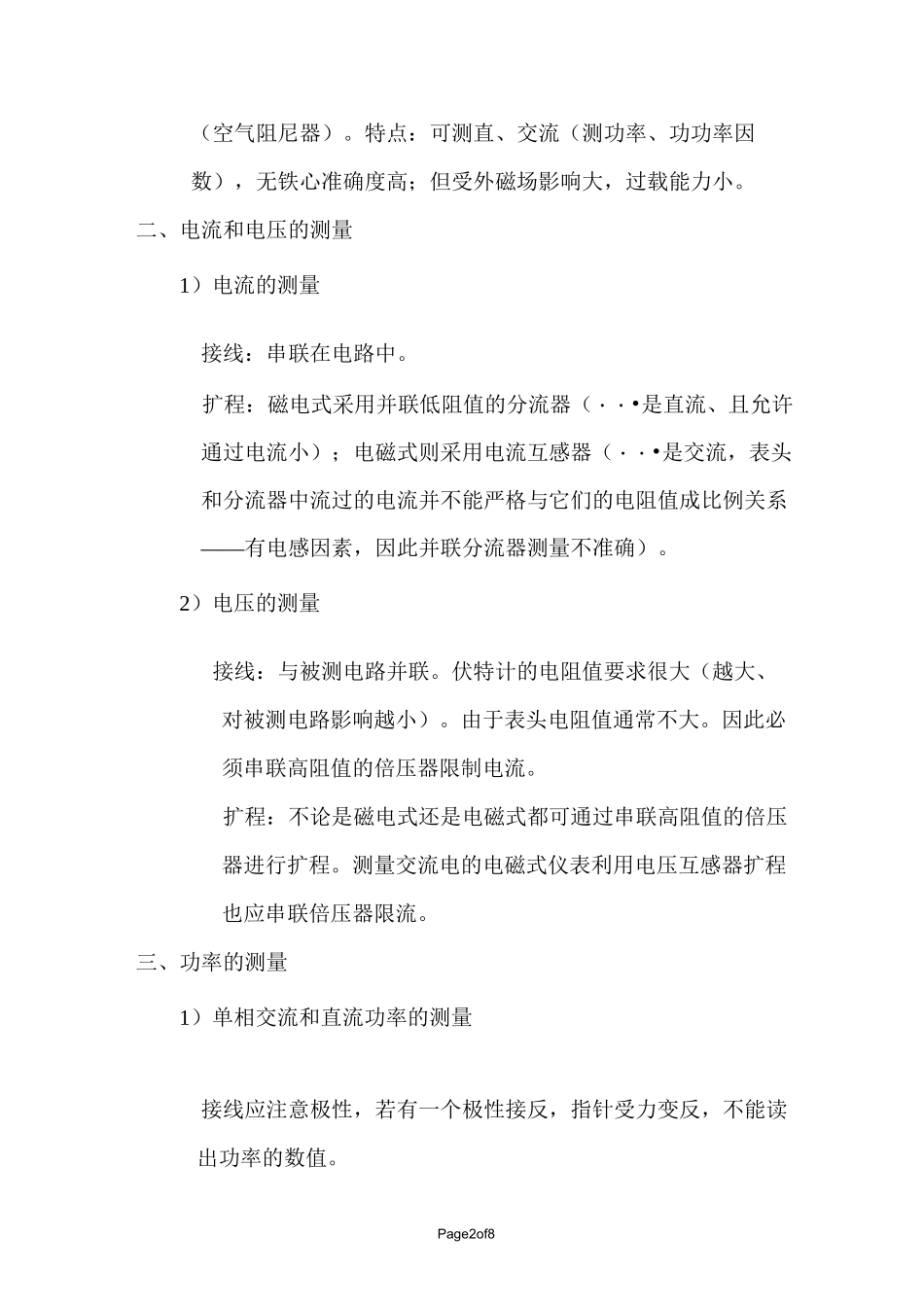

Page1of8常用电工工具和电工仪表的使用1、电工仪表一、电工仪表类型常用直读式电工仪表：磁电式、电磁式和电动式。（整流、电子、感应等）。组成：①.产生转动转矩部分；②.产生阻转矩部分；③.阻尼器。原理：转动转矩与测量电量（电流）成正比（电流的电磁作用）；阻转矩与指针偏转角度成正比（弹簧弹性）；阻尼器只有在指针转动过程才起作用，其作用是使指针迅速稳定，避免振荡，缩短测量时间。1）磁电式仪表磁电式仪表没工作（没有电）时也有磁场。螺旋弹簧作用：①.引入电流；②.产生阻转矩。阻尼器：铝框（原理与异步机鼠笼转子相似）。特点：刻度均匀、灵敏度和准确度高、阻尼器消耗能量少，受外界磁场干扰小；但只能测量直流、价格较高、易过载。2）电磁式仪表；原理：固定（定子）与可动（转子）铁片被线圈流过电流磁化，产生推斥力。螺旋弹簧：只产生阻转矩（不承受电流）。阻尼器：空气阻尼器。特点：可测交、直流，通过电流大，构造简单，价格低；但刻度不均，易受外界磁场影响，精度低。3）电动式仪表。原理：固定线圈产生磁场，可动线圈流过电流受到电动力作用。螺旋弹簧作用：①.引入电流；②.产生阻转矩。Page2of8（空气阻尼器）。特点：可测直、交流（测功率、功功率因数），无铁心准确度高；但受外磁场影响大，过载能力小。二、电流和电压的测量1）电流的测量接线：串联在电路中。扩程：磁电式采用并联低阻值的分流器（・・•是直流、且允许通过电流小）；电磁式则采用电流互感器（・・•是交流，表头和分流器中流过的电流并不能严格与它们的电阻值成比例关系——有电感因素，因此并联分流器测量不准确）。2）电压的测量接线：与被测电路并联。伏特计的电阻值要求很大（越大、对被测电路影响越小）。由于表头电阻值通常不大。因此必须串联高阻值的倍压器限制电流。扩程：不论是磁电式还是电磁式都可通过串联高阻值的倍压器进行扩程。测量交流电的电磁式仪表利用电压互感器扩程也应串联倍压器限流。三、功率的测量1）单相交流和直流功率的测量接线应注意极性，若有一个极性接反，指针受力变反，不能读出功率的数值。Page3of8扩程：每个线圈都有各自的量程。电压线圈扩程方法与伏特计相同，电流线圈则通常有两个，将两个线圈分别串联和并联连接，其量程是不同的。2)三相功率的测量用两个瓦特计测量三相功率：两个瓦特计读数P1和P2代数和就是三相功率数值。三相功率P：P=UACIAcos(30°-©)+UBCIBcos(30°+©)=V3UlIlcos©・・・可用两个瓦特计测量三相功率。•两个瓦特计电流线圈可以串联在任意两线上，两个电压线圈一端都应与未串联线圈的另外一线相连；•任何一个瓦特计读数不能代表任何功率数值，因此是“没有意义”的。•当电流滞后电压超过60°，应将指针反偏的瓦特计任意一个线圈反接，此时三相功率为，未反接瓦特计读数减去反接瓦特计读数。四、兆欧表(1)兆欧表的结构和工作原理是一种利用磁电式流比计的线路来测量高电阻的仪表。流比计：电流比率计，指针偏转的角度与电流的比值（比Page4of8率）成一确定的关系。原理：摇动手柄直流发电机产生直流电压，当被测量电阻RX的阻值越小，流过它的电流就越大，与另一支路电流之比越大；反之亦然。（2）兆欧表的使用方法。选择：高一电压等级（500V/1000V）。使用注意事项：1）被测设备断电，有储能元件回路应放电；2）测电缆对地绝缘时，绝缘层接“屏蔽”端（一般测量不用）；3）表应平放，均匀摇，120r/min；4）不能测量电子线路（有则先断开再测量）；5）测量线圈后应放电。五、电工仪表使用1、万用表万用表具有带标尺的刻度盘、转换开关、零欧姆调节旋钮和供测量接线的插孔。万用表应水平放置，测量前首先检查表头指针是否在零点，若不在零点，则可调节表头下方的机械调零旋钮使指针置于零位。1）直流电压的测量将万用表转换开关拨至直流电压挡，估计被测电压的大小，选择Page5of8适当的量程，两表笔应跨接在被测电压的两端。红色表笔插“+”孔，接至被测电压的正极；黑色表笔插“-”孔，接至被测电压的负极。当指针反向偏转时，将两表笔交换后接至电路，再读取读数。被测电压的正负由电压的参考极性和实际极性...
