第8章 土石方工程ppt1VIP免费

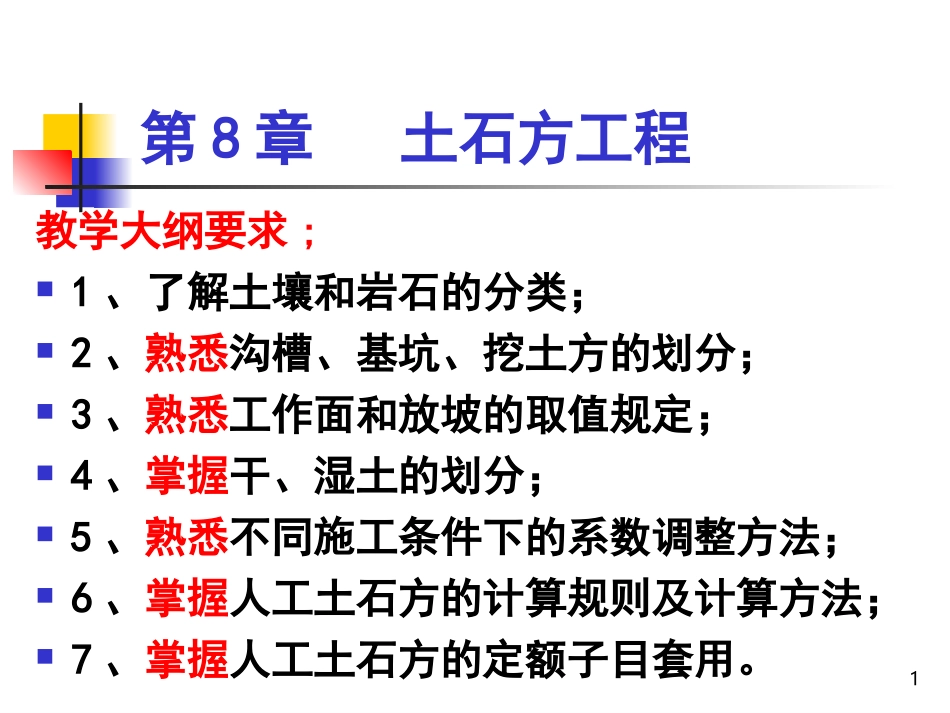

1第8章土石方工程教学大纲要求;1、了解土壤和岩石的分类；2、熟悉沟槽、基坑、挖土方的划分；3、熟悉工作面和放坡的取值规定；4、掌握干、湿土的划分；5、熟悉不同施工条件下的系数调整方法；6、掌握人工土石方的计算规则及计算方法；7、掌握人工土石方的定额子目套用。22云南省建筑工程消耗量定额第一分部土石方工程第二分部桩基础工程第三分部砌筑工程第四分部砼及钢筋砼工程第五分部木作工程第六分部金属结构工程第七分部构件运输及安装工程第八分部楼地面工程第九分部屋面及防水工程第十分部耐酸防腐工程第十一分部室外及零星工程第十二分部构筑物工程第十三分部建筑物超高增加费3第8章土石方工程8.1基本问题8.2工程量计算规则8.3计算实例8.4定额应用返回本章48.1基本问题一、准备资料1、土壤及岩石类别的确定（普氏分类）土壤类别：普通土——一、二类土坚土——三类土；砂砾坚土——四类土。岩石类别：松石、次坚石、普坚石、特坚石2、地下常水位标高（干湿土的划分）水位以上的土壤称为干土；地下水位以下的土壤称为湿土。3、降排水方法集水坑降水、井点降水5土壤为“中等密实的粘性土或黄土；含有碎石、卵石或建筑材料碎屑的潮湿粘性土或黄土”应是（）。A.一类土(松软土)B.二类土(普通土)C.三类土(坚土)D.四类土(砂砾坚土)64、土方、地槽、地坑挖（填）起止标高、施工方法及运距1）挖土深度一律以场地平整后的地表标高为起点，以基底或垫层底为计算终点；2）施工方法是指人工挖土方或机械挖土方（侧重点不同）5、岩石开凿、爆破方法、石渣清运方法及运距6、其他有关资料如：图纸、施工组织设计等当无施工组织设计时，一般默认的条件是：土壤类别：坚土（三类土），且为干土；施工方法：人工挖（填）土；运输工具：单（双）轮车；运距：50m。返回本节77.本分部要计算什么项目？如何按工程量计算规则计算如何列项？计算公式8平整场地30Cm以内的挖填找平9挖基础土方挖出土堆在槽边1m以外10场内运土运?m场内堆放11原土打夯(含在定额中)原土打夯12做垫层做垫层1.垫层支模板浇灌2.垫层不支模板,原槽浇灌13做基础做基础14基础回填做基础回填V填=V挖-V埋余土V余=V挖-V填*1.15回运*1.14外运15房心回填做房心回填16施工方法：人工？机械？人工土石方工程平整场地机械土石方工程挖土回填土土方运输山坡切土挖土分项工程挖地槽挖地坑挖土方室外设计地坪以上的挖土室外设计地坪以下的挖土基础回填土房心回填土余土外运取土推土机推土、铲运机铲运土、挖掘机挖土、自卸汽车运土、机械平整场地、原土碾压、填土碾压17分节名称小节名称项目数一、人工土石方1．人工挖土方、淤泥、流砂2．人工挖坑槽土方、淤泥、流砂3．土方、淤泥运输4．场地平整、填土、打夯、支挡土板5．人工凿石6．人工打眼爆破石方7．机械打眼爆破石方8．石方运输378615664二、机械土石方1．推土机推土、铲运机铲运土方2．挖掘机挖土、淤泥、流砂；自卸车运土、淤泥、流砂3．装载机装运土方4．机动车运土方5．机动车运石碴6．机械场地平整、原土及填土碾压7．地基强夯45567617合计215105（二）土石方工程项目的划分（按定额）18挖土方、地槽、地坑的区别（三）沟槽、基坑、挖土方划分注：表中槽宽、坑底面积均不含工作面。土方名称概念区别挖地槽槽长>3倍槽宽，且槽宽≤3m挖地坑槽长≤3倍槽宽且坑底面积≤20m²平整场地厚度±30cm以内的挖填找平挖土方（平基）槽宽>3m或坑底面积>20m²或±30cm以上的场地平整（竖向布置挖土）190502B219、在消耗量定额中，下列关于沟槽、基坑、挖土方划分正确的有（)。A．凡图示底宽在3m以内且长度于宽度比值大于3的为沟槽B．凡图示底宽在3m以内且长度于宽度比值小于3的为基坑C．凡图示底宽大于3m且底面积在20m2以上的为基坑D．凡图示底宽大于3m且坑底面积大于20m2的按挖土方计算E．平整场地挖土方厚度在30cm以外，按挖土方计算200602B138、凡图示尺寸底宽在3m以内且长度与宽度的比值小于3，或图示宽度大于3m，且底面积在20m2以内的，划分为（）。A.沟槽B.基坑C.挖土方D.平基21402Z080281010设计施工图纸的钢筋混凝土独立基础，其水平...
