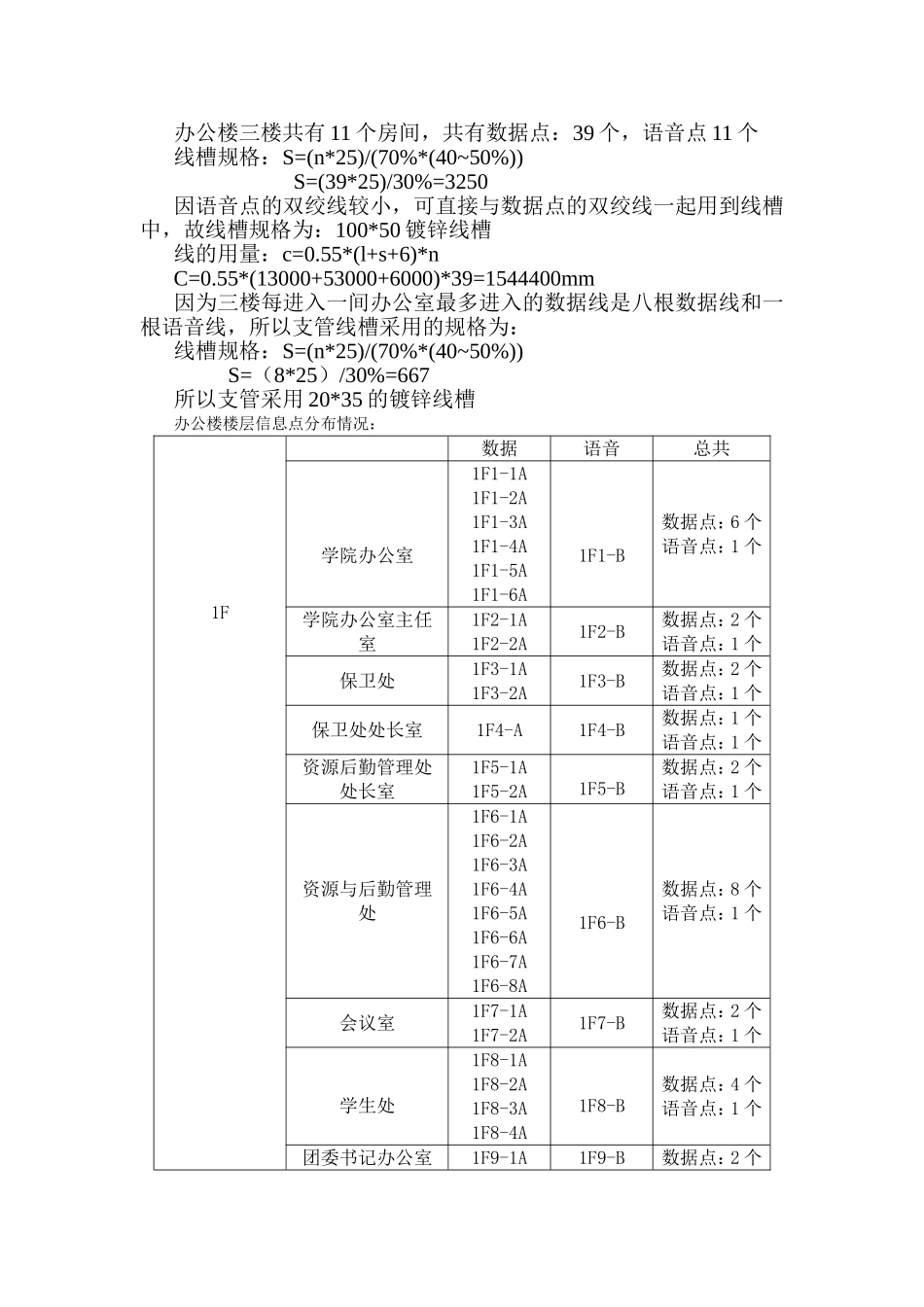

办公楼水平子系统设计方案1、设计原则、依据、规范GB50311-2007综合布线工程设计规范GB50312-2007综合布线工程验收规范2、布线设计（数据、语音）系统分级：采用D级超五类双绞线路由设计：将主设备间设置在二楼，各楼层管理间分别设在一楼和三楼。因为，办公楼的办公桌比较多，人流量也比较大，如果用埋管设计方案的话会增加很多不必要的麻烦，所以我们的布线设计是：走廊布线采用先走线槽再走支管方式，房间内部布线采用先走线槽再走支管方式。3、计算线槽（线管）规格，双绞线的长度。第一层：线槽（管）因为办公楼一楼共有12个房间，每间房间的办公数据点较多，所以一楼共有34个数据点、11个语音点，可算出我们所需要的线槽长度及规格线槽规格：S=(n*25)/(70%*(40~50%))S=(34*25)/30%=2833因语音点的双绞线较小，可直接与数据点的双绞线一起用到线槽中，故线槽规格为：100*50镀锌线槽线的用量：c=0.55*(l+s+6)*nC=0.55*(13000+53000+6000)*34=1346400mm因为一楼每进入一间办公室最多进入的数据线是八根数据线和一根语音线，所以支管线槽采用的规格为：线槽规格：S=(n*25)/(70%*(40~50%))S=（8*25）/30%=667所以支管采用20*35的镀锌线槽办公楼二楼共有11个房间，共有数据点：28个，语音点11个线槽规格：S=(n*25)/(70%*(40~50%))S=(28*25)/30%=2333因语音点的双绞线较小，可直接与数据点的双绞线一起用到线槽中，故线槽规格为：75*50镀锌线槽线的用量：c=0.55*(l+s+6)*nC=0.55*(13000+53000+6000)*28=1108800mm因为二楼每进入一间办公室最多进入的数据线是四根数据线和一根语音线，所以支管线槽采用的规格为：线槽规格：S=(n*25)/(70%*(40~50%))S=（4*25）/30%=334所以支管采用10*30的镀锌线槽办公楼三楼共有11个房间，共有数据点：39个，语音点11个线槽规格：S=(n*25)/(70%*(40~50%))S=(39*25)/30%=3250因语音点的双绞线较小，可直接与数据点的双绞线一起用到线槽中，故线槽规格为：100*50镀锌线槽线的用量：c=0.55*(l+s+6)*nC=0.55*(13000+53000+6000)*39=1544400mm因为三楼每进入一间办公室最多进入的数据线是八根数据线和一根语音线，所以支管线槽采用的规格为：线槽规格：S=(n*25)/(70%*(40~50%))S=（8*25）/30%=667所以支管采用20*35的镀锌线槽办公楼楼层信息点分布情况：1F数据语音总共学院办公室1F1-1A1F1-2A1F1-3A1F1-4A1F1-5A1F1-6A1F1-B数据点：6个语音点：1个学院办公室主任室1F2-1A1F2-2A1F2-B数据点：2个语音点：1个保卫处1F3-1A1F3-2A1F3-B数据点：2个语音点：1个保卫处处长室1F4-A1F4-B数据点：1个语音点：1个资源后勤管理处处长室1F5-1A1F5-2A1F5-B数据点：2个语音点：1个资源与后勤管理处1F6-1A1F6-2A1F6-3A1F6-4A1F6-5A1F6-6A1F6-7A1F6-8A1F6-B数据点：8个语音点：1个会议室1F7-1A1F7-2A1F7-B数据点：2个语音点：1个学生处1F8-1A1F8-2A1F8-3A1F8-4A1F8-B数据点：4个语音点：1个团委书记办公室1F9-1A1F9-B数据点：2个1F9-2A语音点：1个招生办1F10-1A1F10-2A1F10-B数据点：2个语音点：1个招生办办公室1F11-1A1F11-2A1F11-B数据点：2个语音点：1个2F副院长室12F1-1A2F1-2A2F1-B数据点：2个语音点：1个纪委书记室2F2-1A2F2-2A2F2-B数据点：2个语音点：1个副院长室22F3-1A2F3-2A2F3-B数据点：2个语音点：1个副院长室32F4-1A2F4-2A2F4-B数据点：2个语音点：1个副院长室42F5-1A2F5-2A2F5-B数据点：2个语音点：1个纪委书记室22F6-1A2F6-2A2F6-B数据点：2个语音点：1个党委书记室2F7-1A2F7-2A2F7-B数据点：2个语音点：1个正院级干部工作室2F8-1A2F8-2A2F8-3A2F8-4A2F8-B数据点：4个语音点：1个院长室2F9-1A2F9-2A2F9-B数据点：2个语音点：1个未使用的工作室2间2F10-1A2F10-2A2F10-3A2F10-B数据点：3个语音点：1个3F人事档案室3F1-1A3F1-2A3F1-3A3F1-4A3F1-B数据点：4个语音点：1个纪委监察室3F2-1A3F2-2A3F2-B数据点：2个语音点：1个科技处3F3-1A3F3-2A3F3-3A3F3-4A3F3-B数据点：4个语音点：1个财务处3F4-1A3F4-2A3F4-3A3F4-4A3F4-5A3F4-B数据点：8个语音点：1个3F4-6A3F4-7A3F4-8A财务处处长室3F5-1A3F5-2A3F5-B数据点：2个语音点：1个宣传部3F6-1A3F6-2A3F6-3A3F6-4A3...
