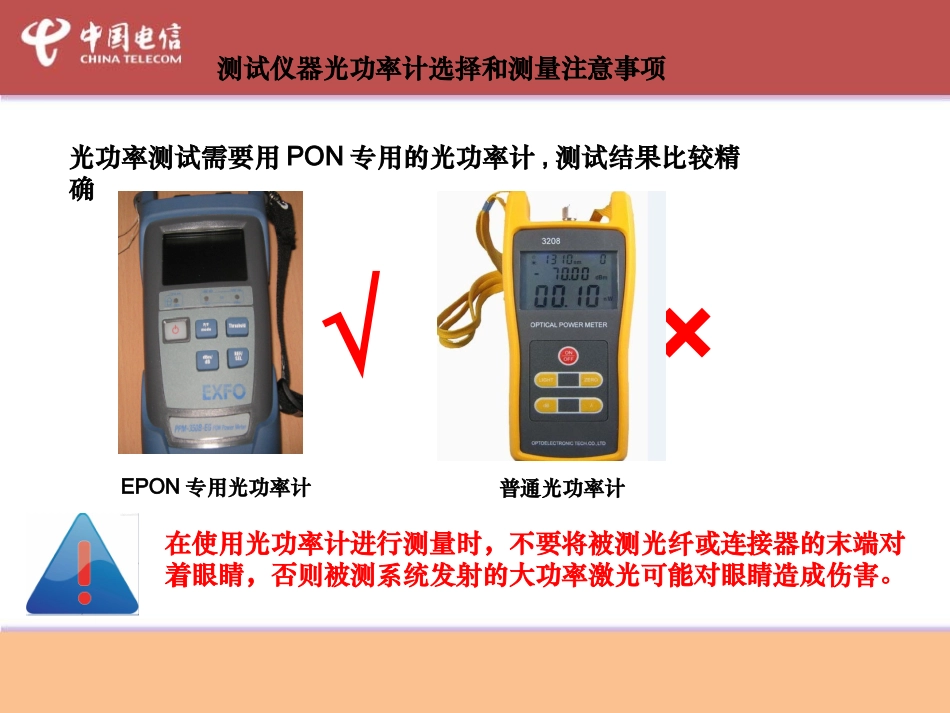

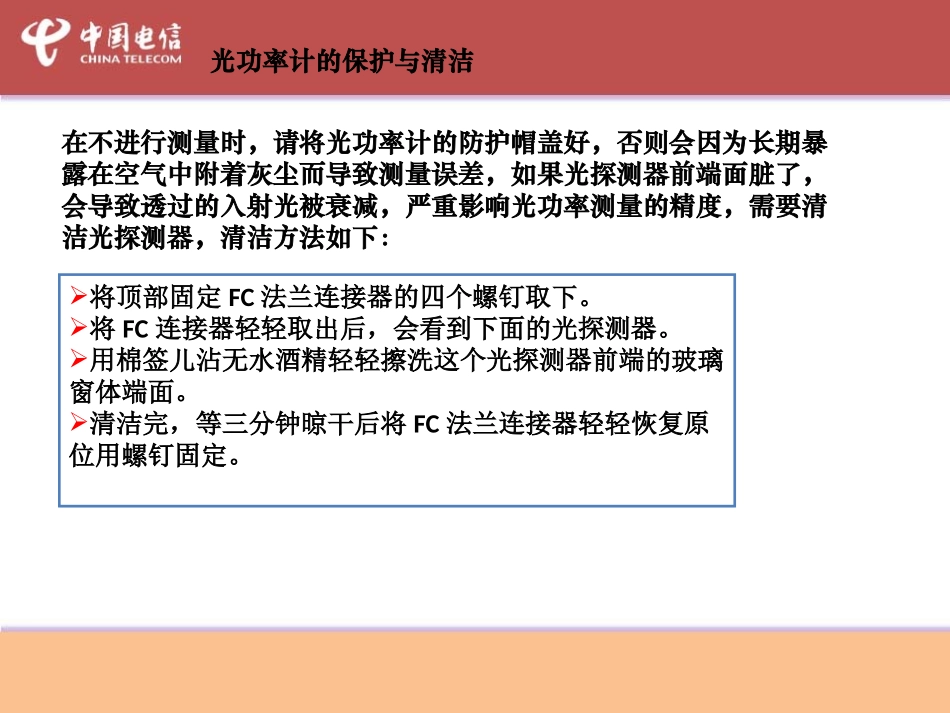

FTTH光功率测试规范测试仪器光功率计选择和测量注意事项光功率测试需要用PON专用的光功率计,测试结果比较精确√×EPON专用光功率计普通光功率计在使用光功率计进行测量时，不要将被测光纤或连接器的末端对着眼睛，否则被测系统发射的大功率激光可能对眼睛造成伤害。在不进行测量时，请将光功率计的防护帽盖好，否则会因为长期暴露在空气中附着灰尘而导致测量误差，如果光探测器前端面脏了，会导致透过的入射光被衰减，严重影响光功率测量的精度，需要清洁光探测器，清洁方法如下：光功率计的保护与清洁将顶部固定FC法兰连接器的四个螺钉取下。将FC连接器轻轻取出后，会看到下面的光探测器。用棉签儿沾无水酒精轻轻擦洗这个光探测器前端的玻璃窗体端面。清洁完，等三分钟晾干后将FC法兰连接器轻轻恢复原位用螺钉固定。光功率计常用按键和计量单位使用说明在dBm测量模式下按此键一下，进入相对测量模式，测量将显示dB值。绝对测量模式：显示值为被测系统绝对测量值，以dBm为单位。相对测量模式：显示值为被测系统绝对测量值减去REF的差值，以dB为单位。在dBm测量模式下按此键，测量值将作为参考功率被存储，按任何键返回测量模式。”dBm/dB”相对∕绝对测量模式切换键“REF”参考功率存储键dB是无量纲单位，它表示两个信号之间的幅度差。dBm是有量纲单位，它表示以1毫瓦为基准时的计量单位。例如我们定义在50欧姆负载上得到1毫瓦功率时为0dBm,那么10dBm就是10毫瓦，20dBm就是100毫瓦，dB与dBm区别OLT光功率测量方法PON专光功率计有两个测量端口，一个测OLT的发光功率，一个测量ONU的发光功率，测量OLT发射光功率只需要将尾纤直接插到光功率上OLT的端口即可，就可以通过读取光功率上1490nmOLT显示的数值测量得到OLT在此处光功率值，此处光功率上的数值为-13dbmOLT光功率测连接图OLT光功率测连接图OLT光功率测试读数图ONU光功率测量方法ONU光功率测量：由于ONU是被动发光，只有当ONU接受OLT的光之后才能发光，所以必须将光功率计串联到OLT和ONU之间，即将连接ONU的尾纤连接到光功率测试仪的ONU端口，将连接OLT端口的尾纤连接到光功率测试仪的OLT端口，串联之后就可以就可以通过读取光功率上1310nmONT显示的数值测量得到ONU光功率值。下图ONU发射光功率为2.2dBm。ONU光功率测试连接图ONU光功率测试连接图ONU光功率测试读数图OLT信息箱ODF主干光缆接头盒ONU配纤光缆端局或模块单元楼道分纤盒皮线光缆小区光交分器配纤光缆ABCFTTH典型的光路路由图光纤衰减取0.36dB/km光活动连接器插入衰减取定：0.5dB/个皮线光缆直插头0.3dB/个光缆熔接接头0.1dB/个分光器典型插入衰减参考值光功率的衰减包括光纤、光分路器、光活动连接器、光纤熔接接头所引入的衰减FTTH典型的光路中各点引入衰耗值分光器类型1:21:41:81:161:321:64FB或PLC≤3.6dB≤7.3dB≤10.7dB≤14.0dB≤17.7dB≤20.3dBOLT光发送电平:0～4dbm(1490nm)；OLT光接收电平:－24~－8dbm(1310nm)；ONU光发送电平－1.0~4.0dbm（1310nm）；ONU光接收电平:－24.0~－3.0dbm（1490nm）；全程光路各点光功率损耗值(单元光缆0.5KM)全程光路各点光功率损耗值(单元光缆0.5KM)典型的OLT和ONU发光和接受光功率范围值ODF衰耗小区光交衰耗光分路器衰耗单元光缆衰耗单元分纤箱衰耗用户端衰耗(DB)(DB)(DB)(DB)(DB)(DB)1120.30.180.10.5功率率的测量以OLT的发射功率为准，测量1490nm波段，以取OlT发光功率1～4dbm范围计算为例，全程的功率衰耗后给点应测的值范围在正式环境测试时可按照现场实际情况及主干光缆长度等测得的值在各点的光功率测试在表格内值的附近相差不大于3个dbm都属于正常。光功率测试案例分光比A点（小区光交）B点（分纤盒）C点（用户处）1:16-13.8～-16.8dbm-14.08～-17.08dbm-14.58～-17.58dbm1:32-16.78～-19.78dbm-16.96～-19.96dbm-17.46～-20.46dbm1:64-19.66～-22.66dbm-19.66～-22.66dbm-20.16～-23.16dbm谢谢！
