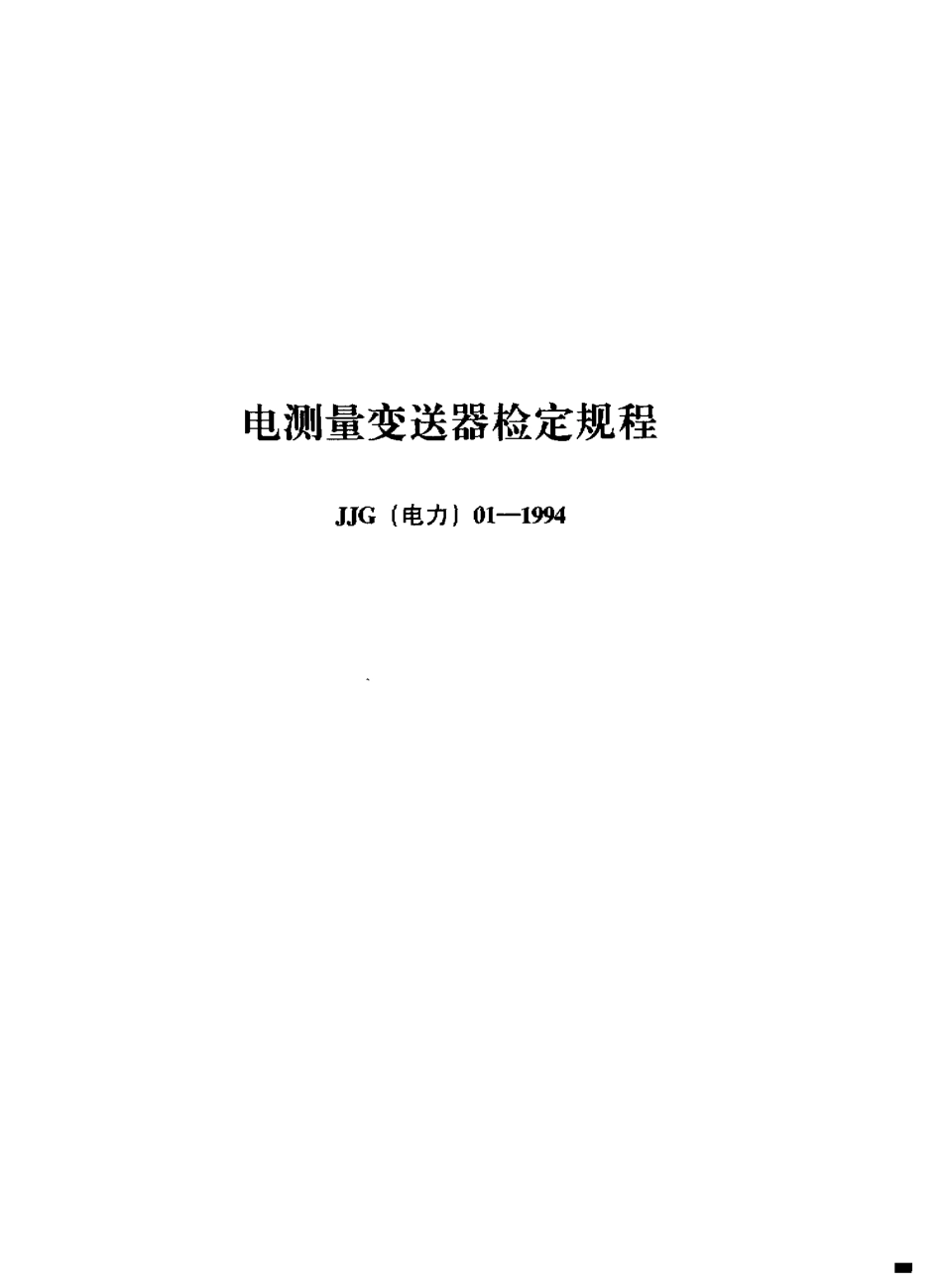

JJG(电力)01-1994电测量变送器检定规程VIP免费

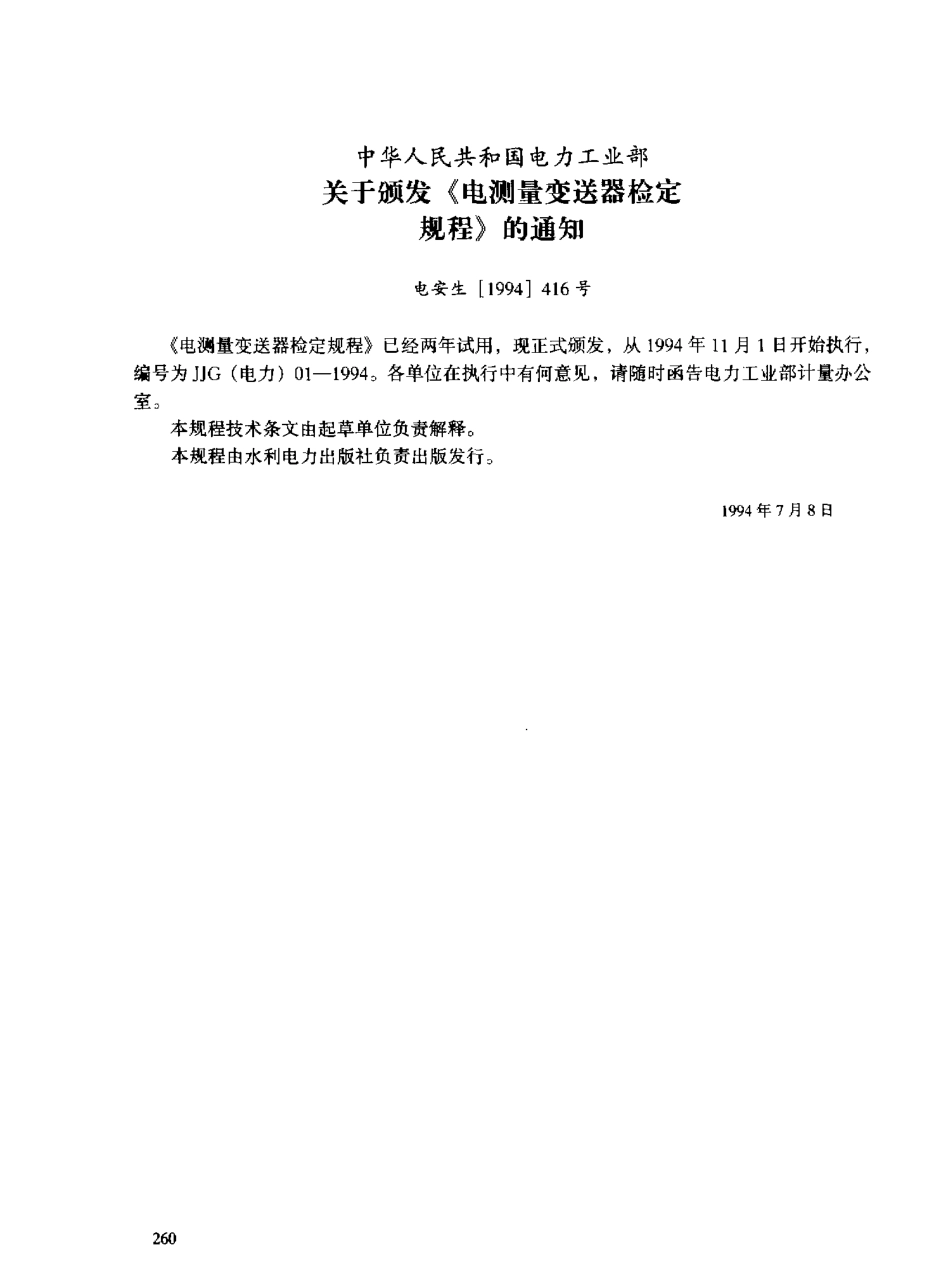

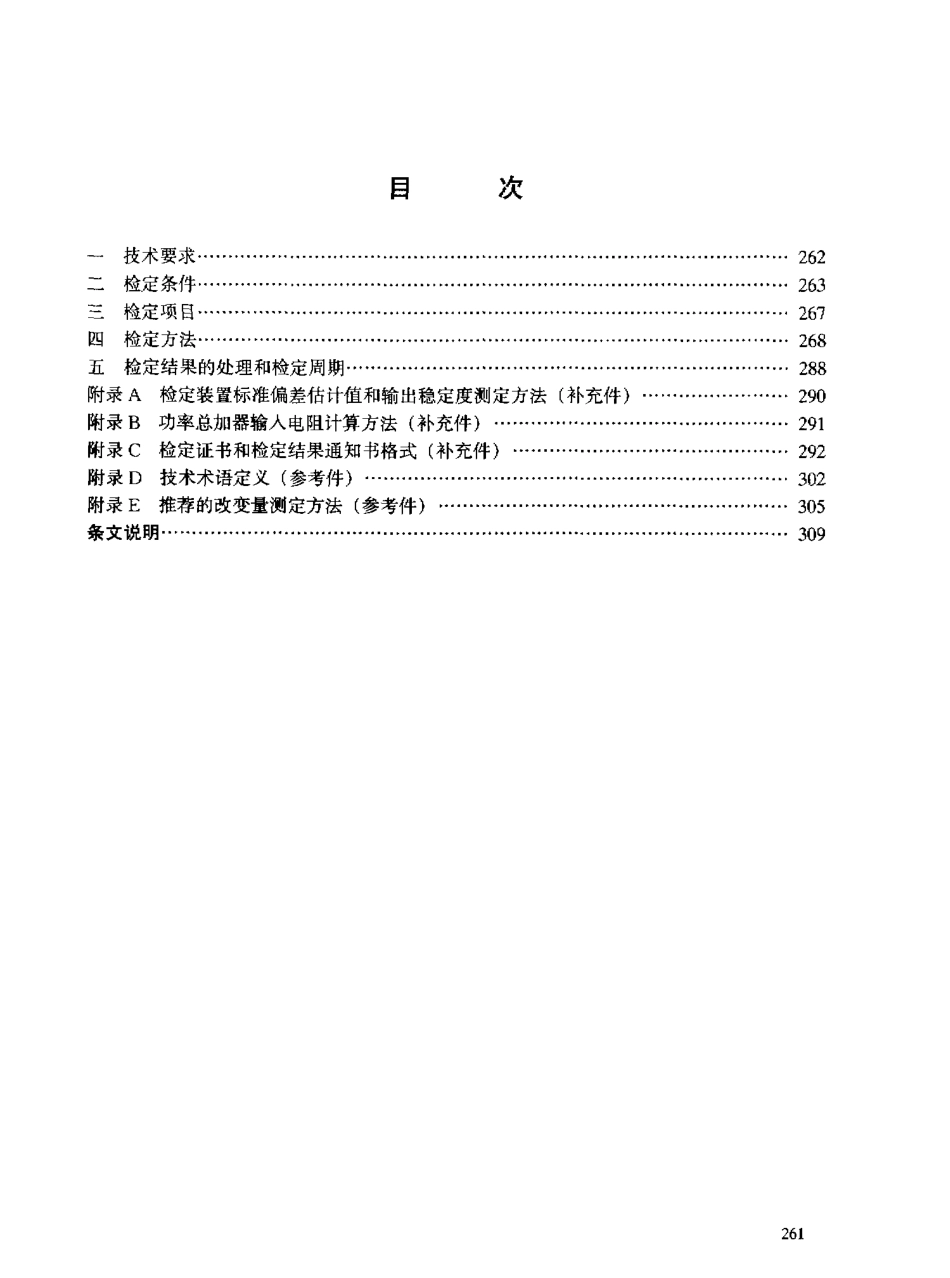

电测量变送器检定规程JJG(电力)of-1994中华人民共和国电力工业部关于颁发<电测量变送器检定规程》的通知电安生【1994]416号<电渊量变送器检定规程》已经两年试用，现正式颁发，从1994年11月1日开始执行，编号为JJG(电力)01-1994。各单位在执行中有何意见，请随时函告电力工业部计量办公室本规程技术条文由起草单位负责解释。本规程由水利电力出版社负责出版发行。1994年7月8日目次一技术要求·...............................................................................................262二检定条件·...............................................................................................263三检定项目、.........................................................................................·一267四检定方法·······················，，······，，·.............................................................268五检定结果的处理和检定周期........................................................................288附录A检定装置标准偏差估计值和输出稳定度测定方法(补充件)........................290附录B功率总加器输人电阻计算方法(补充件)................................................291附录C检定证书和检定结果通知书格式(补充件)·.............................·····，··一292附录D技术术语定义(参考件)····................................................................302附录E推荐的改变量测定方法(参考件)·······，·····，，····，，···························⋯⋯305条文说明·······，··..........................................................................................309电测t变送器检定规程本规程适用于在电力系统中应用的将交流电量转换为直流模拟量或数字信号的变送器和功率总加器的检定。本规程不适用于电能变送器的检定c一技术要求标志受检变送器上的标志应符合变送器国家标准的规定。2基本误差变送器在参比条件下工作时，在输出信号的较高标称值和较低标称值之间的任一点上的误差应不超过表1给定的以基准值百分数表示的基本误差的极限值。表1以基准值百分致衰示的甚木误差的极限值与等级指数的关系注:括号内的等级指教是我国不推荐使用的等级指数，3改变t当变送器在参比条件下，一个影响量按照第9.2条的要求改变时，由该影响量引起的以等级指数的百分数表示的改变量应不超过表6规定。4工频耐压变送器应能承受频率为50HZ或60HZ的正弦波形(畸变因数不超过5%)的电压，历时lmin的试验。4.1测量线路与参考接地点之间的试验电压应很据其线路绝缘电压或变送器的试验电压标志符号(五星符号)按表2选取。对于接人电压互感器和(或)电流互感器二次回路工作的变送器、其线路绝缘电压应不低于650v(试验电压不低于ZkV)。注:参考接地点由导电外壳或绝缘外壳上连接在一起的导电部分构成4.2辅助线路与参考接地点之间的试验电压应根据其线路绝缘电压按表2选取C此线路绝缘电压应等于或大于其标称电压。衰2试脸电压裹线路绝缘电压(V}星号内的标志试验电压油根值}(kV)线路绝缭电压(V〕星号内的标志试验电压方均根值(kV〕成50无数字}。乃P一>250一65022>50一250111，51。5}C不进行耐压试验4.3输人电压线路与输人电流线路之间、不同相别的输人电流线路之间的试验电压应为500V或2倍标称电压，取其中的较大值5绝缘电阻变送器的绝缘电阻应不低于5MSL6输出纹波含t输出纹波含量〔峰一峰值)应不超过正向输出范围的2C%,C是变送器的等级指数。注:如果变送器的输出用于连接短探81时间数据处理系统时，可以附加特殊要求。7响应时间响应时间应不大于400ms,二检定条件99定墓本误差的条件8.1在预处理和测定基本误差前，应在参比条件下，按照制造厂说明书的要求对变送器进行初调(制造厂未要求时不做)。但在进行周期检定的调前试验时，不得进行初调。8.2在表3规定的条件下，将变送器接人线路进行预处理。变送器的预处理时间...
