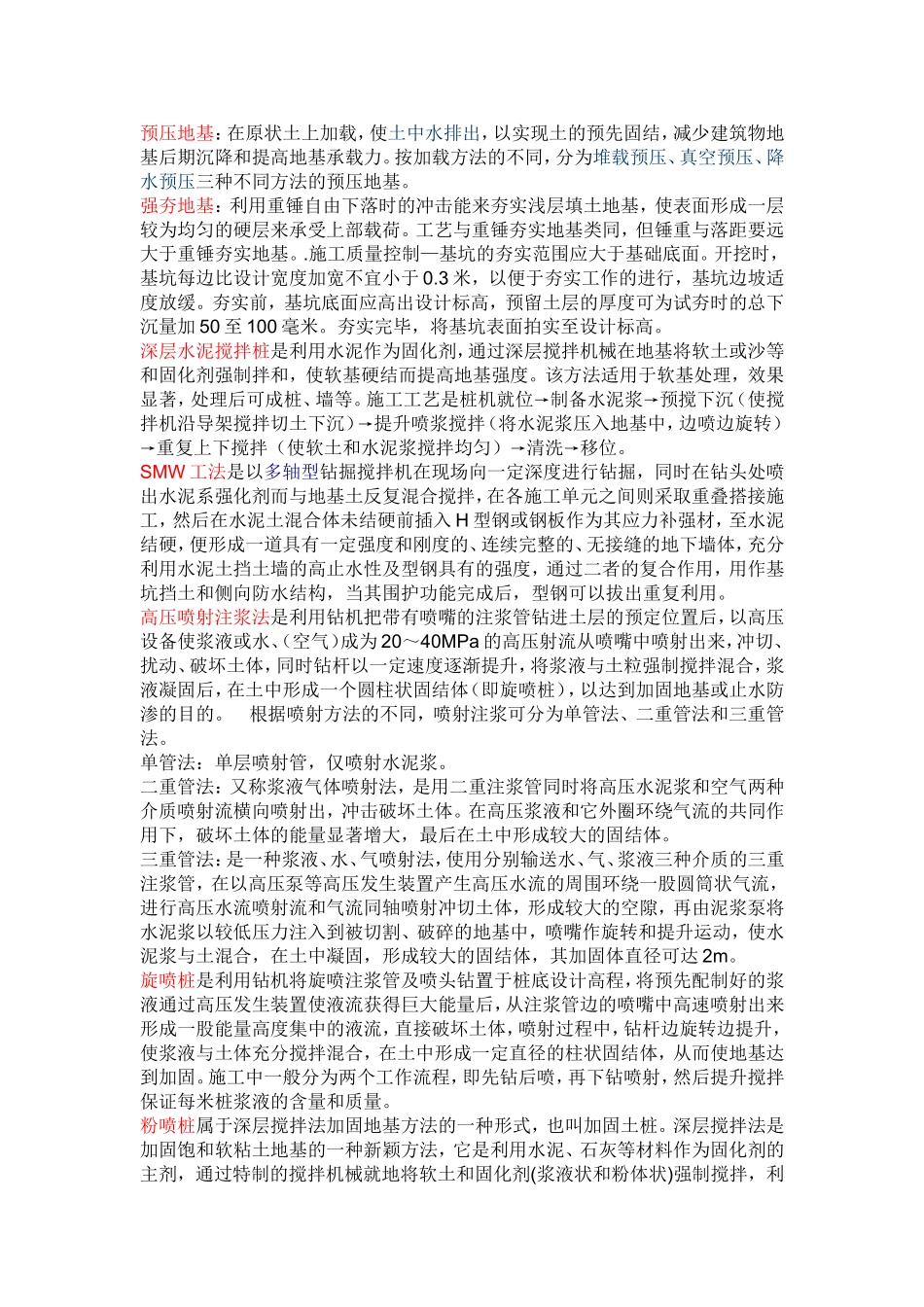

预压地基：在原状土上加载，使土中水排出，以实现土的预先固结，减少建筑物地基后期沉降和提高地基承载力。按加载方法的不同，分为堆载预压、真空预压、降水预压三种不同方法的预压地基。强夯地基：利用重锤自由下落时的冲击能来夯实浅层填土地基，使表面形成一层较为均匀的硬层来承受上部载荷。工艺与重锤夯实地基类同，但锤重与落距要远大于重锤夯实地基。.施工质量控制—基坑的夯实范围应大于基础底面。开挖时，基坑每边比设计宽度加宽不宜小于0.3米，以便于夯实工作的进行，基坑边坡适度放缓。夯实前，基坑底面应高出设计标高，预留土层的厚度可为试夯时的总下沉量加50至100毫米。夯实完毕，将基坑表面拍实至设计标高。深层水泥搅拌桩是利用水泥作为固化剂，通过深层搅拌机械在地基将软土或沙等和固化剂强制拌和，使软基硬结而提高地基强度。该方法适用于软基处理，效果显著，处理后可成桩、墙等。施工工艺是桩机就位→制备水泥浆→预搅下沉（使搅拌机沿导架搅拌切土下沉）→提升喷浆搅拌（将水泥浆压入地基中，边喷边旋转）→重复上下搅拌（使软土和水泥浆搅拌均匀）→清洗→移位。SMW工法是以多轴型钻掘搅拌机在现场向一定深度进行钻掘，同时在钻头处喷出水泥系强化剂而与地基土反复混合搅拌，在各施工单元之间则采取重叠搭接施工，然后在水泥土混合体未结硬前插入H型钢或钢板作为其应力补强材，至水泥结硬，便形成一道具有一定强度和刚度的、连续完整的、无接缝的地下墙体，充分利用水泥土挡土墙的高止水性及型钢具有的强度，通过二者的复合作用，用作基坑挡土和侧向防水结构，当其围护功能完成后，型钢可以拔出重复利用。高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。根据喷射方法的不同，喷射注浆可分为单管法、二重管法和三重管法。单管法：单层喷射管，仅喷射水泥浆。二重管法：又称浆液气体喷射法，是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出，冲击破坏土体。在高压浆液和它外圈环绕气流的共同作用下，破坏土体的能量显著增大，最后在土中形成较大的固结体。三重管法：是一种浆液、水、气喷射法，使用分别输送水、气、浆液三种介质的三重注浆管，在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流，进行高压水流喷射流和气流同轴喷射冲切土体，形成较大的空隙，再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中，喷嘴作旋转和提升运动，使水泥浆与土混合，在土中凝固，形成较大的固结体，其加固体直径可达2m。旋喷桩是利用钻机将旋喷注浆管及喷头钻置于桩底设计高程，将预先配制好的浆液通过高压发生装置使液流获得巨大能量后，从注浆管边的喷嘴中高速喷射出来形成一股能量高度集中的液流，直接破坏土体，喷射过程中，钻杆边旋转边提升，使浆液与土体充分搅拌混合，在土中形成一定直径的柱状固结体，从而使地基达到加固。施工中一般分为两个工作流程，即先钻后喷，再下钻喷射，然后提升搅拌保证每米桩浆液的含量和质量。粉喷桩属于深层搅拌法加固地基方法的一种形式，也叫加固土桩。深层搅拌法是加固饱和软粘土地基的一种新颖方法，它是利用水泥、石灰等材料作为固化剂的主剂，通过特制的搅拌机械就地将软土和固化剂(浆液状和粉体状)强制搅拌，利用固化剂和软土之间所产生的一系列物理一化学反应，使软土硬结成具有整体性水稳性和一定强度的优质地基。粉喷桩就是采用粉体状固化剂来进行软基搅拌处理的方法。粉喷桩最适合于加固各种成因的饱和软粘土，目前国内常用于加固淤泥、淤泥质土、粉土和含水量较高的粘性土。其施工工艺：桩位放样→钻机就位→检验桩基调平机体→钻进至设计深度→高压送气打开喷粉孔→反钻提钻并喷水泥粉→至工作设计标高上50cm停止喷粉→重复搅拌并复喷→反转提钻至地表→成桩结束→移机就位在下个桩位施工（边喷粉，边搅拌，边提...
